Caractéristiques techniques
| Communication | Protocole | Interface de communication RS485, protocole Modbus-RTU |
| Interface physique | Connexion | Interface industrielle standard M20, intégration transparente avec les instruments de mesure |
| Matériau | Logement | Boîtier en acier inoxydable 304 haute résistance, conception étanche à la poussière et antidéflagrante |
| Transmission à distance | Plateforme cloud | Module de transmission sans fil intégré, compatible avec la plateforme Feilian Cloud |
| Fonctionnalités du logiciel | Accès aux données | Permet la consultation des données en temps réel via un PC et des appareils mobiles |
| Indice de protection | Protection industrielle | Indice de protection IP67 (étanche à la poussière et à l'eau) |
| Conditions d'utilisation | Température ambiante | -20 °C à 70 °C |
| Humidité | 5% ~ 85% RH (sans condensation) | |
| Température de stockage | Hors exploitation | -40 °C à 85 °C |
| Alimentation électrique | Tension d'entrée | Alimentation CC à large plage de tension (12-24 V) |
| Alimentation électrique | >Puissance de 10 W (courant de sortie ≥ 1 A) | |
| Consommation électrique | Communication (24 V) | 30 mA ~ 60 mA (en moyenne) |
| Mode veille en ligne (24 V) | 15 mA ~ 20 mA (en moyenne) | |
| Mode veille (24 V) | 10 mA ~ 20 mA (en moyenne) |
Définition d'un terminal
| numéro de série | couleur du fil | définition | illustrer |
| 1 | rouge | VCC | Alimentation positive (12-24 V CC) |
| 2 | noir | GND | masse d'alimentation |
| 3 | jaune | A+ | RS485 A+ Communication positive |
| 4 | vert | B- | RS485 B- Communication négative |
Comment utiliser le logiciel
(1) Cliquez sur l'option “ Aide ” du menu ; vous y trouverez des tutoriels sur le sujet.
Instructions d'installation
Vues d'installation
Instructions de câblage

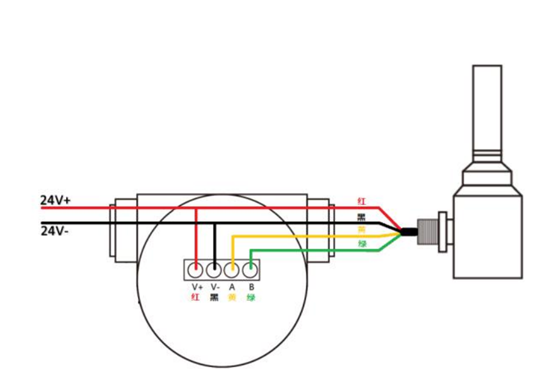

(1) Méthode de câblage de la version 485
