Die Pharmaindustrie stellt folgende Anforderungen hochpräzise, kontaminationsfreie und GMP-konforme Füllstandsmessung Lösungen. Aus Verarbeitung der Wirkstoffe bis zur endgültigen Formulierung, erfordert jede Phase eine präzise und wiederholbare Überwachung. Kapazitive Füllstandssensoren bieten kostengünstige Alternativen zu europäischen Premium-Marken und gewährleisten eine zuverlässige Leistung in pharmazeutischen Produktionsumgebungen in den USA, Europa und dem Nahen Osten.
Marktkontext
Automatisierung und Prozesssteuerung gewinnen in der Pharmabranche rasch an Bedeutung, angetrieben durch gesetzliche Vorschriften und Produktivitätsziele. Eine zuverlässige Füllstandsmessung ist unerlässlich in:
- API-Synthese — Überwachung reaktiver Chemikalien
- Pufferzubereitung — präzises Mischen der Lösungen
- Medienversorgung für Bioreaktoren — Ernährung in der Zellkultur
- Lagerung von gereinigtem Wasser (WFI) — Reinstwassermanagement
- Umgang mit Lösungsmitteln — Lagerung von Ethanol, IPA und Aceton
Eine einzige kapazitive Sensorplattform kann all diese Anforderungen effizient erfüllen und unterstützt Einhaltung der GMP-Vorschriften und Reinraumstandards.
Einhaltung der GMP-Vorschriften und hygienische Konstruktion
Materialkonformität
Kapazitive Sensoren in pharmazeutischer Qualität werden verwendet Edelstahl SS316L und PTFE, vollständig konform mit FDA 21 CFR 177 und USP Klasse VI Normen. Die Oberflächenbeschaffenheit (Ra ≤ 0,8 μm) verhindert das Anhaften von Bakterien und ermöglicht eine gründliche Reinigung.
Hygienisches Design
Reibungslos, spaltenfreie Sensoren Kontaminationsquellen beseitigen, um sie kompatibel zu machen mit CIP- (Clean-in-Place) und SIP- (Sterilize-in-Place) Verfahren — kritische Protokolle in pharmazeutischen Einrichtungen weltweit.
Dokumentation und Rückverfolgbarkeit
Zur Untermauerung werden Werkstoffzeugnisse (EN 10204 3.1) und Qualitätsunterlagen bereitgestellt IQ/OQ-Validierung in pharmazeutischen Betrieben.
Vorteile kapazitiver Füllstandssensoren in der Pharmaindustrie
| Merkmal | Vorteil |
|---|---|
| Hohe Präzision | Eine Auflösung von bis zu 0,01 mm und eine Genauigkeit von ±0,51 TP3T FS gewährleisten eine exakte Chargenkontrolle |
| Berührungslose Option | Messungen durch nichtmetallische Behälterwände (Glas, Kunststoff) für sterile Prozesse |
| Stabile Leistung | Beständig gegen Temperaturschwankungen (bis zu 140 °C SIP), Kondensation, Schaumbildung und schwankende Flüssigkeitsdichte |
| Kostengünstig | 50–60% – kostengünstiger als hochwertige europäische Sensoren von Endress+Hauser oder VEGA |
Die kapazitive Technologie ist zuverlässiger als optische oder Ultraschallsensoren bei Hochtemperatur-, Hochdampf- oder Schaumbedingungen, die in pharmazeutischen Herstellungsprozessen häufig vorkommen.
Wichtige Produkte für pharmazeutische Anwendungen
| Anwendung | Empfohlener Sensor | Compliance / Funktion |
|---|---|---|
| Behälter für die API-Synthese | KSLV607 | Hohe Temperaturen/Drücke (bis zu 550 °C, 22 MPa), ATEX-zertifiziert |
| Puffer-Vorbereitungsbehälter | KSLV604 | CIP/SIP-kompatibel, hygienische Tri-Clamp-Ausführung |
| Medienversorgung für Bioreaktoren | KSLV604 / KSLV607 | SIP-kompatibel, medienberührte Teile aus Edelstahl 316 |
| Lagerung in Lösungsmitteln (Ethanol, IPA) | KSLV606 | Kompakte, explosionsgeschützte Ausführung erhältlich |
| Lagerung von gereinigtem Wasser (WFI) | KSLV604 | Kontaminationsfreie, von der FDA zugelassene Materialien |
| Lagertanks für Fertigprodukte | KSLV604 | Hygienegerechtes Design, FDA-konforme Materialien |
| CIP/SIP-Zufuhr und -Rücklauf | KSLV604 | Temperaturbeständig bis 120 °C, zuverlässige Leistung |
Hinweise zur Installation
- Reinrauminstallation: Werkzeuglose Demontage über Sanitär-Tri-Clamp (ISO 2852)
- CIP/SIP-Kompatibilität: Geeignet für Reinigungs- und Sterilisationszyklen bei Temperaturen von bis zu 120 °C
- Kalibrierung: Werkseitig kalibriert, NIST-rückführbar; Einstellung vor Ort über RS485 oder HART-Protokoll
- Unterstützung bei der Validierung: Materialzertifikate, Kalibrierzertifikate und IQ/OQ-Dokumentationspakete sind verfügbar
- Verkabelung: Isolierte 4–20-mA-Schleife oder RS485-MODBUS; Verlegung über Edelstahlrohre gemäß GMP-Richtlinien
Technische Daten
KSLV604 – Hygienischer kapazitiver Füllstandsmesser
- Medienberührte Werkstoffe: SS316L, PTFE
- Oberflächenrauheit: Ra ≤ 0,8 μm
- Ausgang: RS485 MODBUS RTU, 4–20 mA
- Schutzart: IP67
- Temperaturbereich: -40 °C bis 120 °C (CIP-kompatibel)

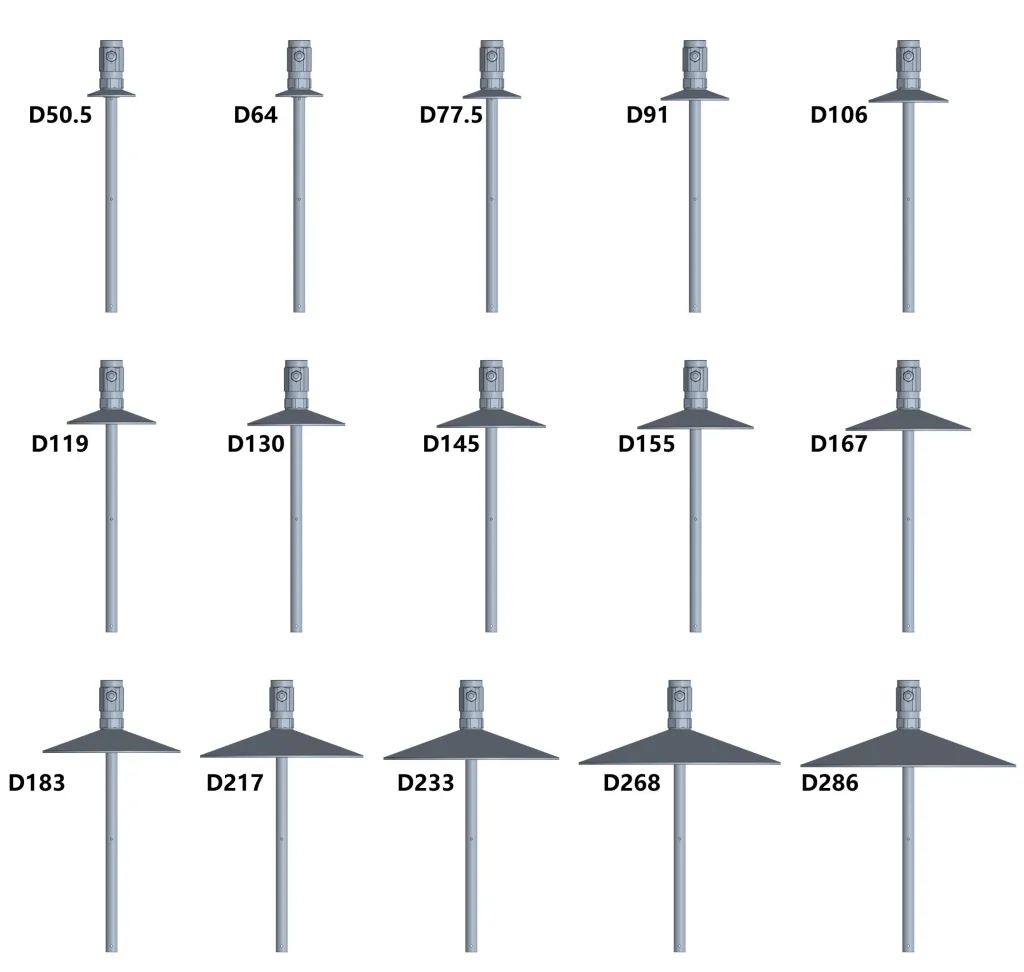

- Flanschoptionen: Tri-Clamp 1,5″ bis 6″
KSLV607 – Kapazitätsmessumformer für hohe Temperaturen und hohen Druck
- Medienberührte Werkstoffe: SS316 (Hastelloy als Option erhältlich)
- Ausgang: 4–20 mA mit HART-Kommunikationsprotokoll
- Temperaturbereich: -190 °C bis 550 °C (autoklavierbar)
- Druckbereich: 0–22 MPa
- Auflösung: 0,01 mm | Genauigkeit: ±0,51 TP3T FS
- Schutzart: IP67, Ex ia IIC T1–T6 (eigensicher)
KSLV606 – Kapazitiver Mini-Füllstandssensor
- Kompakte Bauweise für Bioreaktoren im Labormaßstab oder Puffertanks
- Kostengünstig für die Mehrpunktüberwachung in Reinräumen
- M10×1-Befestigungsgewinde für eine einfache Montage
Qualität und Standards
- ISO 9001:2015-zertifizierte Fertigung
- CE-Konformität (LVD-, EMV-Richtlinien)
- ATEX-Zertifizierung (Ex ia IIC T1–T6) für explosionsgefährdete Bereiche in der Pharmaindustrie
- Schutzart IP67
- Medienberührte Werkstoffe: Edelstahl SS304/316, PTFE
Ausführliche technische Spezifikationen und Datenblätter zu den Sensoren finden Sie auf unserer Sensor-Produktbibliothek oder entdecken Sie unser Anwendungslösungen.
Warum Kacise für die Füllstandsmessung in der Pharmaindustrie?
- Kostengünstige Alternative: 50–60% ist kostengünstiger als die hochwertigen europäischen Pendants von Endress+Hauser oder VEGA
- Maßgeschneiderte Lösungen: Auf spezifische Anwendungen zugeschnittene Sondenlänge, Ausgangssignale und medienberührte Werkstoffe
- Bewährte Zuverlässigkeit: ISO 9001-zertifizierte Produktion mit langjährigem Einsatz in den Biowissenschaften auf den weltweiten Märkten
- Weltweiter Support: Sensoren, die in pharmazeutischen Anlagen in den USA, Europa und dem Nahen Osten installiert und validiert wurden
Bei Fragen zu Lösungen für die Füllstandsmessung in der Pharmaindustrie, Wenden Sie sich an unser Vertriebsteam oder erfahren Sie mehr über Kacise unter unsere Unternehmensseite.
