Kestrel 400-Satelliten-IoT-Terminal
1.Einführung
Der Kestrel 400 ist ein leistungsstarkes, leistungsschwaches Satelliten-IoT-Terminal, das Host und Antenne in eine Einheit integriert und die Kommunikation mit Satelliten in der Tianqi-Konstellation im Orbit ermöglicht. Das Produkt enthält eine integrierte Satelliten-IoT-Transceiver-Schaltung, ein GNSS-Positionierungsmodul, eine Umweltsensorik-Schaltung und eine RS-485-Schnittstellenschaltung. Es verfügt über einen eingebetteten 32-Bit-Mikrocontroller für den Haushalt und Algorithmen für ein stromsparendes Management. Das Produkt wird mit einem Vergussverfahren eingekapselt, wodurch es für raue Außenumgebungen geeignet ist.
2. Funktionen
- UHF-Band, Halbduplexbetrieb
- Dedizierte Antenne mit integriertem Design, kleiner Größe und einfach zu bedienen
- Eingebettetes hochpräzises, hochsensibles GNSS-Multimode-Positionierungsmodul, das Navigationskonstellationen wie BeiDou und GPS unterstützt
- Unterstützt eine 485-Schnittstelle, die in der Lage ist, unabhängige Datenerfassung oder Kurznachrichten-Dateneingabe / -ausgabe von einem Host-Computer
- Eingebauter Temperatursensor und 6-Achsen-Lagesensor, erweiterbar, um den Mehrwertanforderungen des Benutzers gerecht zu werden
- Breiter Gleichspannungseingang, Nennspannungsbereich 8 ~ 38V
- Das Gerät nimmt Epoxidharz Vergussverfahren, wasserdicht und staubdicht, Schutzstufe IP67
- Niedriger Stromverbrauch, Solarstromversorgung kann angepasst werden

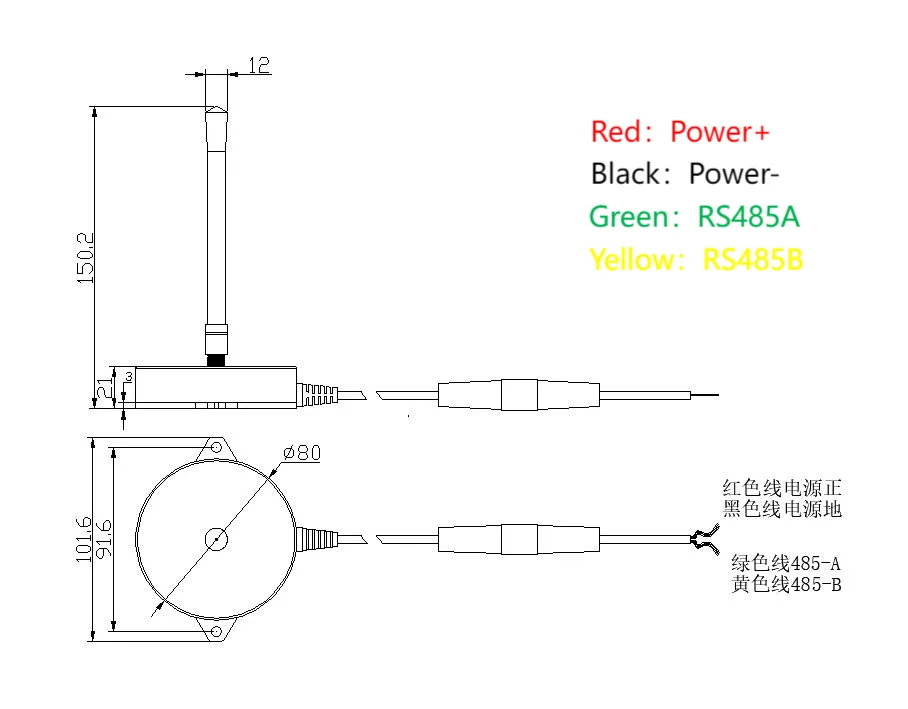

3. Verkabelung
| Parameter | Parameteranforderungen | |
|---|---|---|
| Betriebsfrequenzbereich | Übertragung: 399 ~ 403 MHz Empfang: 400 ~ 401 MHz |
|
| Stromverbrauch | Empfang: ≤ 0,2 W Übertragung (einschließlich Empfang): ≤ 4,8 W Leistungsaufnahme im Bereitschaftszustand: ≤0,04 W |
|
| Sendeleistung im Uplink | ≥ 30dBm | |
| Informationsrate | 1400bps | |
| Unterstützung für Nachrichtenlänge | Maximal 120 Bytes | |
| Empfindlichkeit des Empfängers | 125 dBm | |
| Versorgungsspannung | 8~38V | |
| Eingangsstrom bei 12 V | Berstübertragungsmodus: ≤ 400 mA Empfangsmodus: ≤ 11,8 mA Tiefschlafmodus: ≤ 1,5 mA |
|
| 485-Datenschnittstelle | 115200bps (einstellbar) | |
| Lagerung | 64KByte | |
| GNSS-Eigenschaften | Empfangsfrequenzband | L1, 1575,42 MHz B1, 1561,098 MHz |
| Horizontale Positioniergenauigkeit | Autonome Lokalisierung: < 2,5 CEP | |
| Empfindlichkeit | Akquisition: -147dBm; Tracking: -162dBm; Rückkauf: -158dBm | |
| Antenne | Rf Antenne | 400 MHz |
| GNSS-Antenne | 10x10 Keramikantenne | |
| Schnittstelle | Daten und Stromversorgung | M12 wasserdichter Anschluss |
| Antennenschnittstelle | SMA-K | |
| Temperatur | Betriebstemperatur: -30 ~ 80 °C Lagertemperatur: -40 ~ 85°C |
|
| Schutzart | IP67 | |
| Mechanische Abmessungen | Φ80*21 | |
| Gewicht | 200 g | |
| Lebensdauer | >5 Jahre | |
