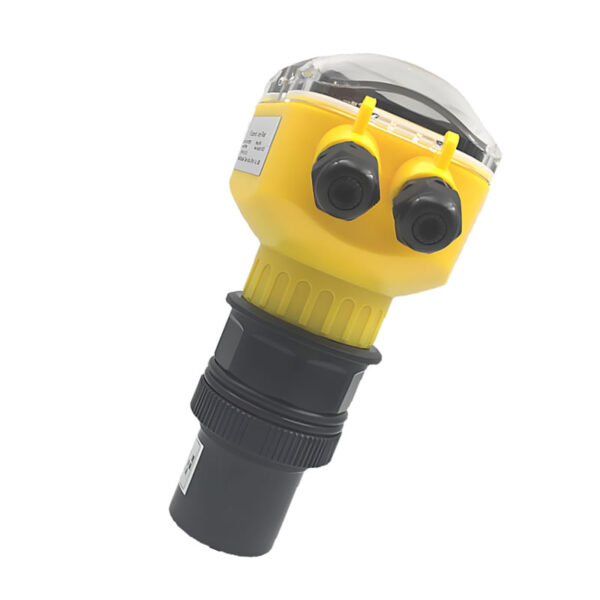

KUM-A अल्ट्रासोनिक लेवल सेंसर – कॉम्पैक्ट टैंक निगरानी
परिचय
KUM-A इंटेलिजेंट अल्ट्रासोनिक लेवल सेंसर एक गैर-संपर्क, उच्च विश्वसनीयता, लागत-कुशल, स्थापित करने और रखरखाव में आसान स्तर मापन उपकरण है। इसे माध्यम से संपर्क करने की आवश्यकता नहीं होती और यह स्तर मापन की अधिकांश आवश्यकताओं को पूरा कर सकता है।.
आयाम
स्थापना
①मापन सीमा: मीटर प्रकार के चयन के लिए मापन सीमा का अर्थ बहुत महत्वपूर्ण है। कृपया नीचे दिए गए आरेखों को देखें।.
② उत्सर्जन कोण और झूटी प्रतिध्वनि
अल्ट्रासोनिक तरंग किरण पुटिका द्वारा संकलित की जाती है। पल्स तरंग किरण का उत्सर्जन टॉर्च की प्रकाश किरण जैसा होता है। पुटिका से जितना अधिक दूर होगा, प्रसरण क्षेत्र उतना ही बड़ा होगा।.
प्रसारण कोण की सीमा के भीतर आने वाली कोई भी वस्तुएँ, जैसे पाइप, समर्थन, वेल्ड जोड़, सुदृढ़ीकरण पसलियाँ, मिश्रण प्रोपेलर और लटकती वस्तुएँ, तीव्र झूठी प्रतिध्वनि उत्पन्न करेंगी, विशेष रूप से प्रसारण कोण की सीमा के भीतर स्थित वे वस्तुएँ जो प्रोब के निकट होती हैं।.
उदाहरण के लिए, प्रोब से 6 मीटर की दूरी पर स्थित पाइप द्वारा उत्पन्न झूठी प्रतिध्वनि, उसी पाइप द्वारा 18 मीटर की दूरी पर उत्पन्न प्रतिध्वनि से 9 गुना अधिक तीव्र होती है।
जांच।.
★सेंसर अक्ष को माध्यम की सतह के लंबवत बनाने का हर संभव प्रयास करें और उत्सर्जित कोण की सीमा के भीतर किसी भी अन्य वस्तु, जैसे पाइप और समर्थन, से बचें।.
| कार्य | एकीकृत प्रकार | विभाजित प्रकार |
|---|---|---|
| दायरा | 5 मी, 10 मी, 15 मी, 20 मी, 30 मी, 40 मी, 50 मी, 60 मी | 5 मी, 10 मी, 15 मी, 20 मी, 30 मी, 40 मी, 50 मी, 60 मी, 70 मी, |
| सटीकता | 0.5%-1.0% | |
| रिज़ॉल्यूशन | 3 मिमी या 0.1% (जो भी अधिक हो) | |
| प्रदर्शन | चीनी और अंग्रेज़ी एलईडी | |
| एनालॉग आउटपुट | 4-लाइन प्रणाली, 4~20mA/ 510Ω लोड 2-लाइन सिस्टम, 4~20mA/ 250Ω लोड | 4~20mA/510Ωलोड |
| रिले आउटपुट | दो समूह: (यानी एसी 250V/ 8A या डीसी 30V/ 5A) वैकल्पिक, राज्य-प्रोग्रामयोग्य | एकल चैनल के लिए दो समूह और दोहरे चैनलों के लिए चार समूह (वैकल्पिक) एसी 250V/ 8A या डीसी 30V/ 5A, राज्य-प्रोग्रामेबल |
| विद्युत आपूर्ति | मानक:24VDC वैकल्पिक: 220V एसी+151टीपी3टी 50Hz | मानक: 220V एसी +15% 50Hz वैकल्पिक: 24VDC या 120mA अनुकूलित करें:12VDC या बैटरी |
| परिवेश का तापमान | एलईडी : -20~+60℃ प्रोब : 20~+80℃ |
|
| दबाव | 1 चटाई | |
| संचार | विकल्प:485,232 संचार (निर्माण समझौता) |
|
| आईपी ग्रेड | एलईडी: आईपी66 परीक्षण: IP68 |
|
| केबल जांच | नहीं | मानक: 10 मीटर, 100 मीटर उपलब्ध |
| जांच स्थापना | दायरा और जांच प्रकार के अनुसार | |
| अंध क्षेत्र | 1 मीटर: 0.10 मीटर 5 मीटर: 0.30-0.40 मीटर 10 मी: 0.40-0.50 मी 15 मी: 0.50-0.60 मी 20 मीटर: 0.60-0.70 मीटर 30 मीटर: 0.70-0.90 मीटर 40 मीटर: 0.90–1.20 मीटर 50 मीटर: 1.20–1.50 मीटर 60 मीटर: 1.50-1.70 मीटर |
|
| विद्युत खपत | विभाजित प्रकार विद्युत आपूर्ति:24V, बिना रिले: 100mA रिले का चैनल 1: 120mA; रिले का चैनल 2: 145mA; रिले का चैनल 3: 170mA; रिले का चैनल 4: 190mA; विशिष्ट शक्ति निम्नानुसार है: कोई रिले नहीं: 24×100mA=2.4W रिले का चैनल 1: 24×120mA=2.9W; रिले का चैनल 2: 24×145mA=3.5W; रिले का चैनल 3: 24×170mA=4.1W; रिले की चैनल 4: 24×190mA=4.6W; |
|
| विद्युत खपत | विद्युत खपत एकीकृत प्रकार (चार-तार प्रणाली) विद्युत आपूर्ति:24V, बिना रिले: 80mA रिले का चैनल 1: 105mA; रिले का चैनल 2: 130mA; विशिष्ट शक्ति निम्नानुसार है: रिले नहीं: 24×80mA=1.9W;; रिले का चैनल 1: 24×105mA=2.5W; रिले का चैनल 2: 24×130mA=3.1W; |
|
| विद्युत खपत | एकीकृत प्रकार (दो-तार प्रणाली) विद्युत आपूर्ति:24V, बिना रिले: 30mA विशिष्ट शक्ति निम्नानुसार है: कोई रिले नहीं: 24×30mA=0.72W |
|
