KUF100B: misuratore di portata a ultrasuoni a tempo di transito economico
1. Introduzione
Il misuratore di portata a ultrasuoni a tempo di transito economico KUF100B è un misuratore di portata progettato specificamente per l'acqua. Rispetto ad altri misuratori di portata a ultrasuoni presenti sul mercato, non solo presenta caratteristiche quali elevata velocità di risposta, basso consumo energetico ed elevata stabilità, ma continua inoltre a utilizzare la tecnologia TGA sviluppata internamente.
Il TGA è un algoritmo di misurazione del tempo di processo per misurazioni ad alta velocità e alta precisione che la nostra azienda ha sviluppato con successo, grazie alla ricerca sugli algoritmi di misurazione del tempo a ultrasuoni e all’analisi di vari algoritmi TDC esistenti. La precisione di misurazione del tempo del “TGA” può raggiungere decine di picosecondi.
Inoltre, presenta anche i vantaggi di una semplice installazione e di un comodo utilizzo. L'installazione può essere completata senza tagliare i tubi né interrompere l'erogazione dell'acqua.
2. Caratteristiche
- Può essere utilizzato con un modello RTD e un sensore di temperatura per fungere da contatore energetico per la misurazione del consumo di calore e freddo nelle tubazioni di riscaldamento e in quelle di climatizzazione e refrigerazione.
- Sono disponibili due tipi di sensori: a inserimento e a morsetto esterno. È possibile utilizzare una coppia di sensori per tutti i diametri dei tubi.
- Il limite massimo di temperatura del sensore standard a inserzione è di 130 ℃.

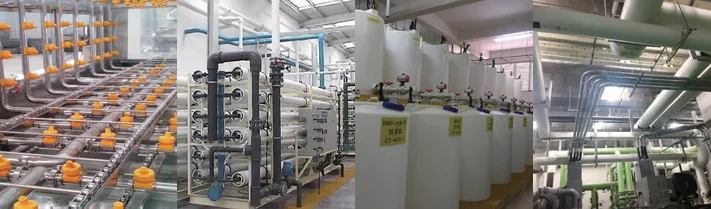

3. Applicazioni
- Impianto di climatizzazione dell'edificio
- Centrale termica
- Industria petrolchimica
- Trattamento delle acque

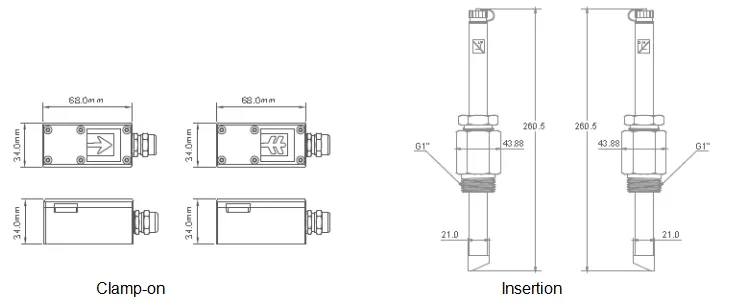

4. Dimensioni
| Descrizione delle prestazioni | |
|---|---|
| Intervallo di portata | ±0,03 m/s ~ ±5 m/s |
| Precisione | ±1% |
| Ripetibilità e precisione | 0.2% |
| Linearità | ±1% |
| Diametro del tubo | da 15 mm a 1200 mm |
| Medio | Liquido acustico-conduttivo singolo |
| Funzioni | |
| Risultato | Uscita analogica: 4 - 20 mA, carico massimo 750 Ω Frequenza di uscita: 0 - 10 kHz |
| Comunicazione | RS232/RS485 Modbus |
| Alimentazione | 10 - 36 V CC/1 A |
| Visualizza | LCD 240×128 |
| Temperatura | Trasmettitore: da -20 ℃ a 60 ℃ |
| Umidità | Sensore: da -40 ℃ a 75 ℃, standard |
| Caratteristiche fisiche | |
| Trasmettitore | PC/ABS, IP65, IP68 |
| Sensore | Design a tenuta stagna Presa schermata a doppia torsione Lunghezza standard/massima del cavo: 9 m/274 m |
