Contexte & Défi

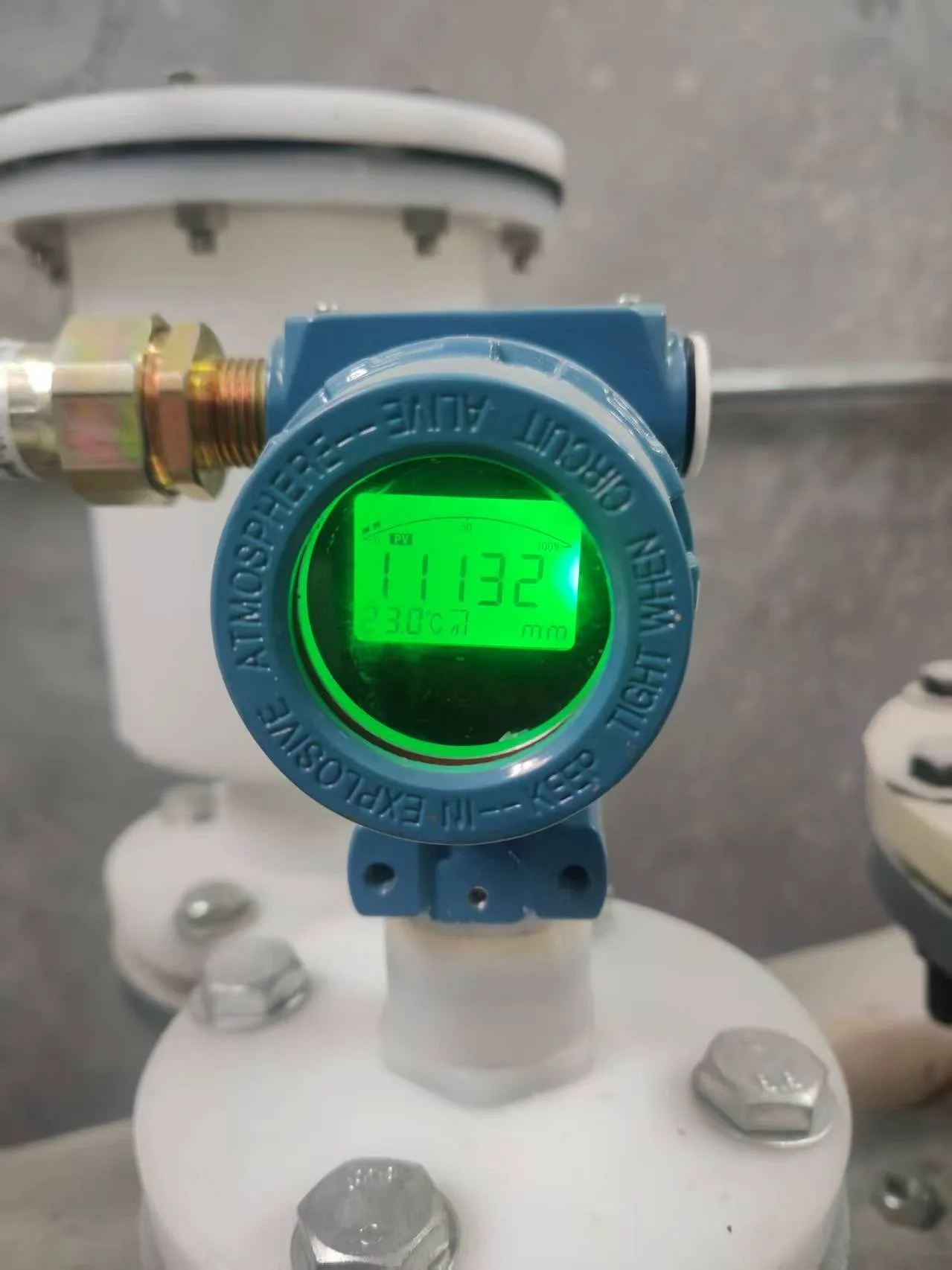

Un client a installé un Capteur de niveau à ultrasons intégré KUS640 sur un réservoir d'eau. Après l'installation, l'instrument n'a pas lu le niveau correct: il a affiché un nombre plausible, mais la valeur n'est pas d'accord avec le niveau d'eau réel dans le réservoir. Une lecture qui semble raisonnable est plus difficile à repérer qu'une faute évidente, ce qui a rendu cette affaire digne d'être enregistrée.
Pourquoi le KUS640
Le KUS640 est un capteur de niveau ultrasonore intégré — transducteur et électronique dans un boîtier — monté au-dessus du réservoir afin qu'il mesure la surface de l'eau sans contact avec l'eau. Il fournit une interface série RS485 ainsi qu'une sortie analogique, ce qui signifie que l'instrument peut être inspecté, reconfiguré et réinitialisé à distance au lieu de seulement sur place.
Solution & Installation
La cause s'est avérée être une erreur de configuration plutôt qu'un défaut d'instrument. Les le mode d'installation avait été mal sélectionné, donc le capteur a référencé le niveau contre la mauvaise condition et chaque lecture était offset. Comme le KUS640 a une interface RS485, le problème a été diagnostiqué et corrigé à distance: l'unité a été retournée à son état d'usine sur RS485 et les paramètres d'installation ont été réintroduits pour ce réservoir. Aucune visite n'était requise.
Résultats
Après la session RS485 à distance, la lecture correspondait au niveau réel dans le réservoir, et l'instrument a été laissé sur sa base par défaut en usine avec les paramètres corrects pour l'installation. L'affaire illustre un piège de mise en service commun avec des capteurs de niveau ultrasonore: un mauvais mode ou un réglage de référence produit une lecture qui semble crédible mais est systématiquement erronée, donc il devrait être vérifié avant que tout matériel soit remplacé.
Produits connexes
- Capteur de niveau à ultrasons intégré KUS640
- Capteur à ultrasons KUS550
- Capteur de niveau ultrasonore intelligent KUM-A
- Capteur de niveau ultrasonique KUM-B
- Capteur de niveau à ultrasons (catégorie)
Foire aux questions
Q: Le capteur lit un nombre plausible, mais le niveau est faux — que dois-je vérifier en premier?
A : Vérifiez la configuration avant de soupçonner le matériel. Comparez le mode de mesure, le point de référence et la portée du capteur avec l'installation réelle. Un mauvais mode produit toujours un mauvais niveau à partir d'un capteur parfaitement sain.
Q: La restauration des paramètres de l'usine perd-elle le calibrage?
A : La réinitialisation de l'usine renvoie les paramètres à la ligne de base; les paramètres d'installation de ce réservoir doivent ensuite être entrés à nouveau. C'est délibéré ici, parce qu'il supprime tout réglage restant du mauvais mode au lieu de laisser un conflit caché dans la configuration.
Q: Peut-on corriger ce type de faute sans visiter le site?
A : Yes, if the instrument is wired with its RS485 interface. The configuration can be read, changed, and verified remotely, which is exactly how this case was resolved.
Q: Comment puis-je vérifier la lecture après?
A : Mesurez le niveau d'eau physiquement et comparez-le avec la valeur indiquée par le capteur. Les deux doivent être d'accord avec la précision indiquée dans l'instrument une fois que le mode et la portée corrects sont définis.
