1. परियोजना पृष्ठभूमि
एक औद्योगिक स्थल पर परिसंचारी जल टैंक का उपयोग उत्पादन जल आपूर्ति और पुन: उपयोग प्रबंधन के लिए किया जाता है। पंप के उचित संचालन और उत्पादन उपकरणों के सुचारू कार्य को सुनिश्चित करने के लिए, टैंक के स्तर की निरंतर, वास्तविक समय और उच्च-सटीक निगरानी आवश्यक है। चूंकि टैंक में जल सतह में उतार-चढ़ाव होता रहता है और परिचालन स्थितियों के कारण विघटन संकेत उत्पन्न हो सकते हैं, इसलिए सतही हस्तक्षेप को रोकने और स्थिर उच्च-सटीक मापन प्रदान करने में सक्षम लेवल मीटर का चयन आवश्यक है। उत्पाद की कार्यक्षमता और परियोजना की आवश्यकताओं को ध्यान में रखते हुए, ग्राहक ने अंततः चुना केएलडी802 रडार लेवल मीटर जल टैंक के स्तर की निगरानी के लिए।.
2. मापन संबंधी चुनौतियाँ
- जल सतह में उतार-चढ़ाव और परिचालन व्यवधान
- उच्च माप सटीकता ±1 मिमी की आवश्यकता
- संपर्क रहित मापन को प्राथमिकता दी जाती है।
- PLC/नियंत्रण प्रणाली के साथ एकीकरण के लिए निरंतर, वास्तविक समय निगरानी
- कम रखरखाव और दीर्घकालिक परिचालन स्थिरता
3. समाधान

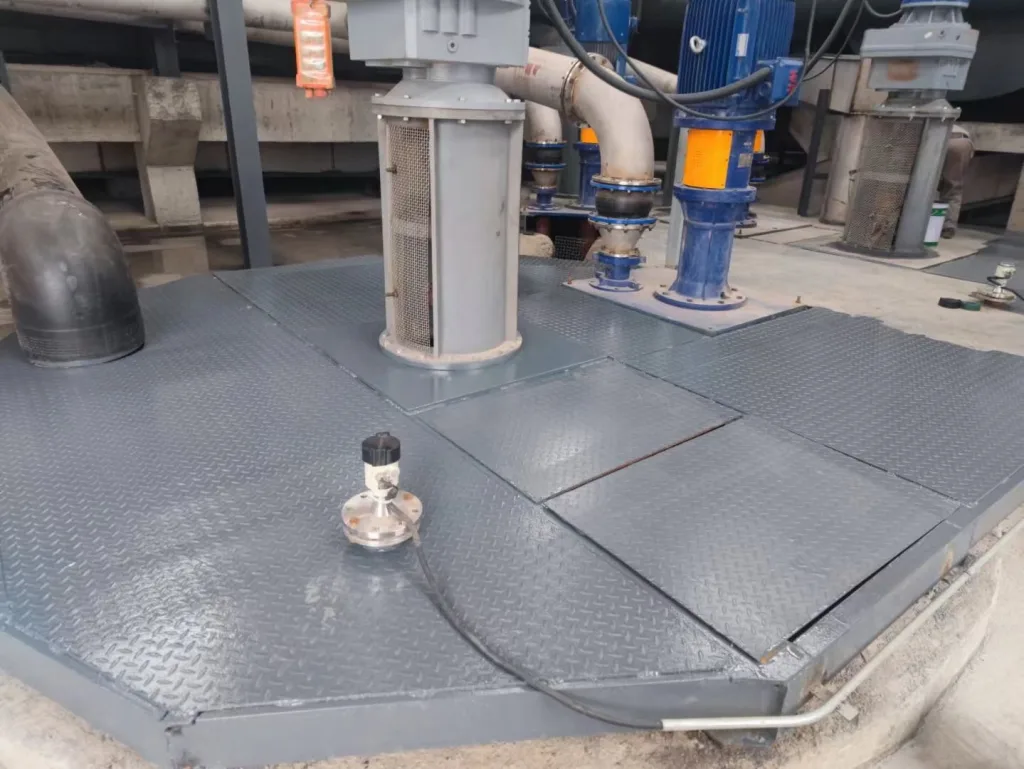

KLD802 रडार लेवल मीटर को बिना संपर्क वाले सेटअप के साथ पानी के टैंक के ऊपर स्थापित किया गया था। यह सिस्टम सतही उतार-चढ़ाव के बावजूद सटीक वास्तविक समय तरल स्तर डेटा और स्थिर मापन प्रदान करता है।.
3.1 उपकरण विन्यास
- KLD802 रडार लेवल मीटर की मुख्य इकाई को पास के ब्रैकेट या इंस्ट्रूमेंट कैबिनेट पर स्थापित किया जाता है।
- फ्लेंज के माध्यम से टैंक के शीर्ष पर लगी रडार जांच
- स्थल पर निर्धारित मापन सीमा: 0 ~ 10 मीटर
- 4-20 mA एनालॉग आउटपुट नियंत्रण प्रणाली से जुड़ा हुआ
- 24 वोल्ट डीसी पावर सप्लाई
3.2 प्रमुख तकनीकी विशेषताएँ
| पैरामीटर | विवरण |
| मापन सिद्धांत | रडार संपर्क रहित मापन |
| स्थापना विधि | ऊपर-स्थापित, बिना संपर्क का |
| आउटपुट संकेत | 4-20 mA एनालॉग |
| मापन सीमा | 0 ~ 10 मी |
| सटीकता | ±1 मिमी |
| आवेदन माध्यम | जल / स्वच्छ परिसंचारी जल |
| आवेदन वातावरण | औद्योगिक जल टैंक, उतार-चढ़ाव वाली सतह |
3.3 कार्यान्वयन प्रक्रिया
- स्थापना: टैंक के ऊपर रडार प्रोब को स्थापित करें, यह सुनिश्चित करते हुए कि दृश्य रेखा स्पष्ट हो।
- ऑपरेशन: निरंतर मापन, PLC/नियंत्रण प्रणाली के लिए स्थिर 4-20 mA आउटपुट
- रखरखाव: न्यूनतम निरीक्षण; सरल कैलिब्रेशन, बार-बार रखरखाव की आवश्यकता नहीं।
4. परियोजना परिणाम
| प्रदर्शन संकेतक | परिणाम |
| मापन सटीकता | ±1 मिमी |
| मापन स्थिरता | सतही उतार-चढ़ाव के बावजूद स्थिर |
| स्थापना एवं चालूकरण | ~1.5 घंटे, उत्पादन में कोई बाधा नहीं |
| रखरखाव प्रयास | कम |
| डेटा उपलब्धता | निरंतर वास्तविक-समय संकेत |
5. निष्कर्ष
KLD802 रडार लेवल मीटर ने औद्योगिक जल टैंक स्तर की निगरानी के लिए उच्च-सटीकता, संपर्क रहित और स्थिर समाधान प्रदान किया। इसकी मजबूत हस्तक्षेप-रोधी क्षमता, ±1 मिमी सटीकता और नियंत्रण प्रणालियों के साथ एकीकरण इसे दीर्घकालिक, विश्वसनीय निगरानी की आवश्यकता वाले औद्योगिक जल टैंकों और अन्य द्रव भंडारण परिदृश्यों के लिए उपयुक्त बनाता है।.
अधिक तकनीकी विवरण, वायरिंग आरेख, या मॉडल चयन मार्गदर्शन के लिए, कृपया क्लिक करें। यहाँ और अधिक जानने के लिए या हमारी तकनीकी टीम से संपर्क करें।.
