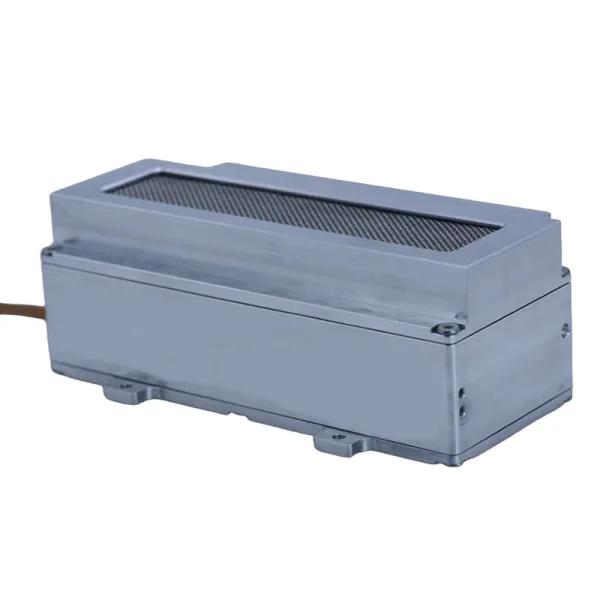

Sensore laser di metano TDLAS200B - Diffusione
1. Introduzione
Il modulo telemetrico per sensore laser di metano TDLAS200B è realizzato sulla base della tecnologia della spettroscopia di assorbimento laser. Emette un raggio laser di una specifica lunghezza d'onda per rilevare la presenza o meno del gas bersaglio nel percorso ottico del laser, ottenendo così la concentrazione del gas bersaglio.
2. Caratteristiche
- Elevata sensibilità, reagisce solo al gas bersaglio
- Cella di riferimento integrata, calibrabile automaticamente
- Facile da integrare, l'interfaccia digitale trasmette direttamente lo stato e la concentrazione
3. Principio di misurazione
“Le molecole di metano assorbono la luce di una specifica lunghezza d'onda” – Spettro di assorbimento molecolare
“La quantità di luce assorbita da un mezzo trasparente (massa di gas metano) è proporzionale allo spessore e alla concentrazione della massa di gas” – Legge di Beer-Lambert
In base ai principi fisici sopra esposti, è possibile utilizzare un fascio di luce di una determinata lunghezza d’onda per penetrare nella massa di metano in fuoriuscita. In base al grado di attenuazione del fascio, è possibile misurare la concentrazione di metano nella massa di gas; il sistema reagisce esclusivamente al metano (selettività unica).
Utilizzando la cella di rilevamento del sensore laser per il metano con riflessioni multiple e facendo passare ripetutamente il raggio laser attraverso il gas da misurare è possibile moltiplicare la sensibilità di rilevamento.
4. Dimensioni
| Modello del prodotto | TDLAS200A (pompa) | TDLAS200B (diffusione) |
|---|---|---|
| Immagine |  |  |
| Oggetto da rilevare | Metano (CH₄) | |
| Principio di misurazione | Spettro di assorbimento laser (TDLAS) | |
| Limite di rilevabilità statico | 0,5 ppm a 25 °C, 5 SPS (valore tipico; per ulteriori dettagli, contattateci) | |
| Volume | 53 ml | |
| Tempo di risposta più rapido | 0,2 s | Anni '90 |
| Intervallo di misura | 0~5000 ppm, 0-10000 ppm | |
| Scostamento di misura | 0–200 ppm: ±2 ppm rispetto al valore reale 200–1000 ppm: ±1% del valore reale 1000–5000 ppm: ±2% del valore reale 5.000–10.000 ppm: ±3% del valore reale |
|
| 12 ore alla deriva | +/-1,5 ppm | |
| Temperatura di esercizio | da -20 a 50 ℃ | |
| Alimentazione elettrica | 5-12 V CC, 1 W (tipico), 6 W (massimo) Consigliato: 12 V, 1 A |
|
| Dimensioni | 115×59×38 mm | 115×59×40 mm |
| Attacco di ingresso/uscita del gas | Pagoda Direct M-5AU-4 | Nessuno |
| *1 Assicurarsi che la tensione di alimentazione del modulo non sia inferiore a 5 V *2 Raccomandazioni per la scelta della pompa <500ml> < > | ||
