1. 제품 소개 및 관련 제품과의 비교
1.1 KLD800 레이더 레벨 트랜스미터란 무엇인가요?
KLD800 시리즈 레이더 레벨 트랜스미터는 주파수 변조 연속파(FMCW) 기술을 채택하고 있습니다. 이 장치는 안테나를 통해 고주파 FMCW 레이더 신호를 송신합니다. 신호는 측정 대상 표면에서 반사된 후 동일한 안테나를 통해 수신됩니다. 송신 신호와 수신 신호 간의 주파수 차이를 계산함으로써 액체 레벨을 정확하게 측정할 수 있습니다.
KLD800 시리즈 레이더 레벨 트랜스미터는 높은 측정 정확도, 좁은 사각 영역, 뛰어난 간섭 방지 기능을 갖추고 있어 다양한 산업 분야의 수위 측정에 이상적인 선택입니다.
1.2 레이더 수위 전송기와 관련 제품의 비교
| 서로 다른 특징 | 레이더 레벨 트랜스미터 | 관련 제품 (예: 초음파 수위 전송기) |
| 측정 범위 | 100 m (최대) | 30 m (최대) |
| 정확성 | ±1 mm | ±0.5–1% FS |
| 빔 각도 | 3° | 10° |
| 측정 대상 매체 | 다양한 액체, 고체 분말 또는 과립상 물질에 적합합니다. 증기나 분진의 영향을 덜 받습니다. 측정 결과는 측정 대상의 유전율에 따라 달라집니다. | 다양한 액체에 적합합니다. 분말이나 입상 고체의 경우 더 넓은 측정 범위가 필요합니다. 측정은 측정 대상과 음파 전파 매체 간의 음향 임피던스 차이에 의해 영향을 받습니다. |
| 비용 | 중급 수준으로, 높은 측정 정확도가 요구되는 프로젝트에 적합합니다. | 낮음. 예산이 제한적이고 정확도에 대한 요구 사항이 특별히 높지 않은 프로젝트에 적합합니다. |

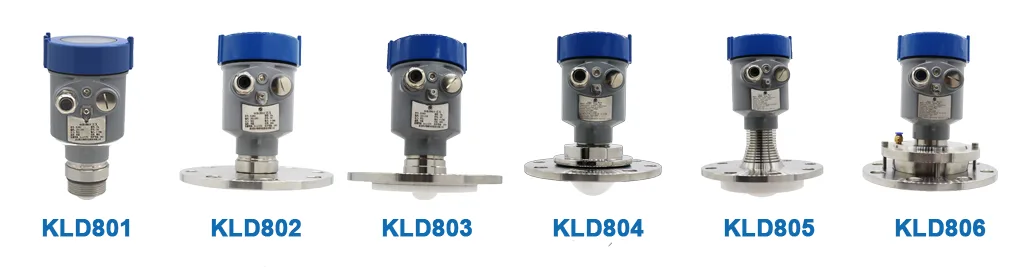

2. KLD800 레이더 레벨 트랜스미터 사양 비교
| 모델 | KLD801 | KLD802 | KLD803 | KLD804 | KLD805 | KLD806 |
| 측정 범위 | 0.05–10 / 20 / 30 / 60 / 100 m | 0.1–10 / 20 / 30 / 60 / 100 m | 0.1–10 / 20 / 30 / 60 / 100 m | 0.1–10 / 20 / 30 / 60 / 100 m | 0.1–10 / 20 / 30 / 60 / 100 m | 0.3–10 / 20 / 30 / 60 / 100 m |
| 설치 | G1 1/2 1 1/2 NPT ≥DN40 | ≥DN80 | ≥DN50 | ≥DN50 | ≥DN80 | ≥DN100 |
| 공정 압력 | -0.1~0.3 MPa | -0.1~0.3MPa | -0.1~1.8 MPa | -0.1~0.3 MPa | -0.1~1.8 MPa | -0.1~0.3 MPa |
| 공정 온도 | -30~80 °C | -30~80 °C | -30~80 °C | -30~80 °C | -30~200 °C | -30~80 °C |
| 안테나 크기 | 32 mm | 32 mm | 34 mm | 76 mm | 76 mm | 76 mm |
| 안테나 재질 | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
| 정확성 | ±1 mm | ±1 mm | ±1 mm | ±1 mm | ±1 mm | ±1 mm |
| 보호 등급 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |
| 중심 주파수 | 80 GHz | 80 GHz | 80 GHz | 80 GHz | 80 GHz | 80 GHz |
| 빔 각도 | 8° | 8° | 3° | 3° | 3° | 3° |
| 전원 공급 | 2선식 24 VDC 4선식 18–24 VDC 4선식 220 VAC | 왼쪽과 동일 | 왼쪽과 동일 | 왼쪽과 동일 | 왼쪽과 동일 | 왼쪽과 동일 |
| 주택 | 알루미늄 스테인리스강 | 알루미늄 스테인리스강 | 알루미늄 스테인리스강 | 알루미늄 플라스틱 스테인리스강 | 알루미늄 플라스틱 스테인리스강 | 알루미늄 플라스틱 스테인리스강 |
| 출력 | 4–20mA + HART 4–20 mARS485 4–20mA + RS485 | 왼쪽과 동일 | 왼쪽과 동일 | 왼쪽과 동일 | 왼쪽과 동일 | 왼쪽과 동일 |
Kacise 레이더 레벨 센서 선정 가이드: 레이더 레벨 센서 선정 가이드-EN.pdf
3. 핵심 매개변수의 해석 및 적용 가능한 시나리오
| 매개변수 | 의미 | 애플리케이션 설명 |
| 정확성 | 측정값과 실제값 간의 편차 | 1mm의 정밀도는 계량 거래, 화학 산업, 식품 산업 등 높은 정밀도가 요구되는 산업 분야에 적합합니다. |
| 측정 범위 | 레이더 레벨 트랜스미터가 측정할 수 있는 레벨 범위 | 수심이 10m 미만인 탱크의 경우, 최소 사각 구역이 5cm인 10m 측정 범위의 KLD801 모델을 선택할 수 있습니다. 수심이 50m를 초과하는 저수지나 대형 저장 탱크의 경우, 60m 또는 100m 측정 범위의 모델을 선택할 수 있습니다. |
| 공정 온도 및 압력 | 설치 환경의 온도 및 압력 조건 | KLD801과 같은 상온·상압용 모델은 곡물 저장 사일로, 물 저장 탱크 및 저수지 수위 측정에 적합합니다. KLD805와 같은 고온·고압용 모델은 석탄재 수위 측정 및 화학 반응기에 적합합니다. |
| 보호 등급 | IP 등급은 센서가 고체 입자 및 액체의 유입을 방지하는 능력을 나타냅니다. | IP67: 일반적인 실외 환경에 적합 |
| 안테나의 크기와 재질 | 안테나 크기가 작을수록 빔 각도는 넓어지고, 사각 지대는 줄어들며, 에너지는 더 넓게 분산됩니다. 안테나 크기가 클수록 빔 각도는 좁아지고, 사각 지대는 넓어지며, 에너지는 더 집중됩니다. | 작고 좁은 용기의 경우, 사각 지대가 적고 설치가 유연한 32mm 소형 안테나가 장착된 KLD801이 적합합니다. 크기가 크고 개방된 저장조나 먼지가 심하거나 물이 심하게 튀는 용기의 경우, 76mm 대형 안테나가 장착된 KLD804 또는 KLD806(공기 퍼징 기능 포함)을 사용하는 것이 좋습니다. 이 모델들은 좁은 빔 각도와 강력한 간섭 방지 기능을 제공합니다. |
4. 단계별 선정 절차
1단계: 측정 대상 매체 확인
- 선정의 기초가 되는 측정 대상 매체의 유형을 명확히 파악하십시오.
- 상온 및 상압 조건의 일반적인 액체의 경우 KLD801을 권장합니다.
- 고체 물질이나 먼지가 많은 환경에서는 공기 배출 기능이 탑재된 KLD806을 사용하는 것이 좋습니다.
2단계: 측정 범위 결정
- 용기나 수역의 실제 수심을 측정하고, 안전 여유분(일반적으로 실제 수심의 5%–10%)을 확보하여 필요한 측정 범위를 결정합니다.
3단계: 공정 온도와 압력 확인
- 설치 장소의 최고 및 최저 온도와 압력을 확인하십시오.
- 작동 온도가 -30~80 °C이고 압력이 -0.1~0.3 MPa인 경우, 모든 KLD800 시리즈 모델이 적용 가능합니다.
- 작동 온도가 -30~200 °C이고 압력이 -0.1~1.8 MPa인 경우, KLD805 모델을 선택할 수 있습니다.
- 온도나 압력이 이 범위를 초과할 경우, 안정적인 작동을 보장하기 위한 해결 방안을 문의해 주시기 바랍니다.
4단계: 설치 호환성 평가
- 제품 설명서를 다운로드하고, 제품의 치수와 나사 규격을 바탕으로 설치 방법을 결정하십시오.
5단계: 전문가와 상담하기
- 선택에 대해 여전히 확신이 서지 않는다면, KACISE의 전문 기술팀에 문의하시기 바랍니다. 해당 팀은 귀하의 구체적인 요구 사항과 현장 상황을 바탕으로 보다 구체적인 권장 사항을 제시해 드릴 것입니다.
5. 대표적인 적용 사례
| 응용 분야 | 추천 모델 | 이유 |
| 수처리 시설, 액체 저장 탱크, 식품 산업 | KLD801 / KLD804 | KLD801/804는 IP67 등급의 방진·방수 기능을 갖추고 있어 실외 사용에 적합합니다. 측정 환경은 일반적으로 상온 및 정상 압력 조건입니다. KLD801은 KLD800 시리즈 중 가장 가격 대비 성능이 뛰어난 모델입니다. KLD804는 KLD801보다 빔 각도가 더 좁아, 물이 튀거나 증기가 발생하는 식품 산업 분야의 용도에 더 적합합니다. |
| 산업용 사일로, 시멘트 사일로 | KLD806 | 고체 계량을 위해 특별히 설계되었으며, 대형 안테나와 뛰어난 투과 능력을 갖추고 있습니다. 공기 배출 기능이 탑재되어 있어 잦은 분해 및 유지보수가 필요하지 않습니다. |
| 고온·고압 액체 저장 탱크 | KLD805 | 고온 및 고압 환경에 적합하도록 설계되었으며, 최대 1.8 MPa의 내압 성능과 최대 200 °C의 내열 성능을 갖추고 있습니다. |
| 강한 부식성을 지닌 액체 | KLD803 | 부식성이 매우 강한 환경에 적합하도록 설계된 안테나가 장착되어 있어, 부식성 증기가 스테인리스강 플랜지를 부식시키는 것을 효과적으로 방지합니다. |
6. 요약
적합한 KLD800 시리즈 레이더 레벨 트랜스미터를 신속하게 파악할 수 있도록, 본 가이드의 핵심 내용을 간략히 정리해 드립니다. KLD800 시리즈 제품의 사양을 비교함으로써, 측정 범위, 온도 및 압력 요구 사항에 따라 적합한 모델을 예비 선정할 수 있습니다. 핵심 사양(측정 범위, 정확도, 안테나 크기 등)의 의미를 이해하면 가장 적합한 적용 시나리오를 찾는 데 도움이 됩니다. 마지막으로, 5단계 선정 절차(측정 매체 확인 → 측정 범위 결정 → 환경(온도 및 압력) 고려 → 설치 조건 평가 → 전문가 상담)를 따르면 선정 오류를 방지할 수 있습니다.
‘대표적인 적용 사례’ 표는 주요 산업 분야에 대한 직접적인 참고 자료를 제공하여, 권장 모델을 신속하게 파악할 수 있도록 도와줍니다.
제품 선택과 관련하여 여전히 궁금한 점이 있거나, 특정 계측 요구 사항에 맞춘 맞춤형 솔루션이 필요하시다면 언제든지 저희에게 문의해 주십시오. 저희 전문 팀이 일대일 상담을 통해 가장 비용 효율적인 레이더 레벨 트랜스미터를 선택하실 수 있도록 도와드리겠습니다.
어떤 모델을 선택해야 할지 잘 모르시겠다면, 언제든지 문의하기 기술 지원을 요청하실 때 신청 내용을 함께 기재해 주십시오.
