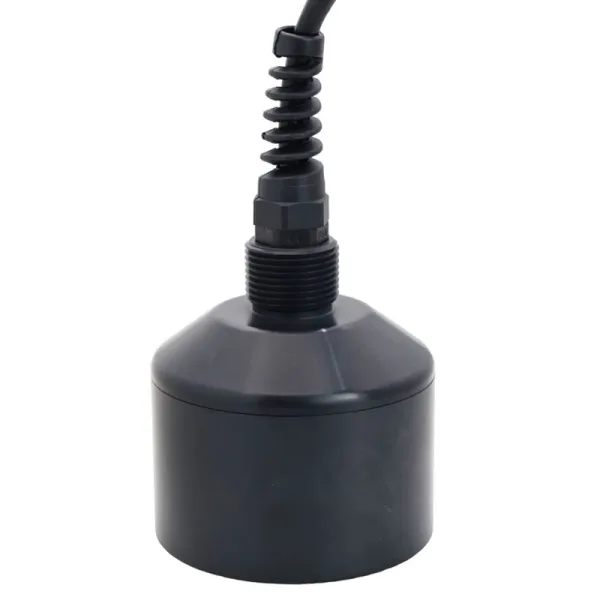

Echosonda ultradźwiękowa KWD110 typu split do pomiaru poziomu szlamu
1.Wprowadzenie
Echosonda ultradźwiękowa KWD110 typu split to kontaktowy, wysoce niezawodny, ekonomiczny oraz łatwy w montażu i konserwacji przyrząd do pomiaru poziomu szlamu. Urządzenie mierzy odległość pod wodą na zasadzie propagacji fali w cieczy. Jest to urządzenie do pomiaru głębokości ultradźwiękowej nowej generacji, opracowane przez naszą firmę w wyniku wieloletniej ciężkiej pracy.
2. Debugowanie
Ze względu na zróżnicowane warunki instalacji urządzenia, ultradźwiękowy echosonda typu Split musi przed rozpoczęciem pracy znać podstawowe parametry wymaganego pomiaru, takie jak: zakres pomiarowy, punkt zerowy, pełny zakres oraz warunki pracy w terenie itp. W związku z tym przed rozpoczęciem pomiaru należy odpowiednio skonfigurować urządzenie.
Inne: Prosimy nie wprowadzać samodzielnie zmian w trzech obszarach: doborze sondy, kalibracji parametrów oraz wyborze algorytmu.
4. Instrukcja montażu
4.1 Środki ostrożności dotyczące instalacji
Przy wyborze miejsca montażu czujnika należy przestrzegać następujących norm:
(1) Czujnik należy utrzymywać w pozycji prostopadłej do powierzchni błota i dna basenu.
(2) Sonda czujnika powinna być całkowicie zanurzona w wodzie i znajdować się w odległości co najmniej 50 cm od ściany basenu.
Jeśli ściana basenu jest nierówna lub znajdują się na niej elementy takie jak wsporniki i rury, należy zwiększyć odległość od ściany basenu, aby uniknąć zakłóceń pomiaru spowodowanych przez te obiekty.
(3) Na powierzchni nadawczej znajdującej się bezpośrednio pod sondą nie powinno być żadnych przeszkód, aby zapobiec blokowaniu i odbijaniu się sygnału ultradźwiękowego przez przeszkody.
(4) Aby zapewnić dokładny i stabilny pomiar, sondę należy zamontować z dala od pęcherzyków gazu i aktywnych cząstek stałych unoszących się w cieczy, które powstają w wyniku nagłych zmian natężenia przepływu.
4.2 Wymiary montażowe
Źródło
| Funkcja | Typ dzielony |
|---|---|
| Zakres | Standardowe zakresy pomiarowe to 5 metrów, 10 metrów, 15 metrów i 20 metrów; można je dostosować do 30 metrów, 40 metrów, 50 metrów, 60 metrów, 70 metrów oraz innych specjalnych zakresów pomiarowych |
| Dokładność pomiaru | 1%~3% |
| Uchwała | 5 mm lub 0,51 TP3T (ten większy) |
| Wyświetlacz | Chiński wyświetlacz LCD |
| Wyjście analogowe | 4–20 mA / obciążenie 750 Ω |
| Wyjście przekaźnikowe | Jeden kanał obejmuje 2 grupy: prąd przemienny 250 V/8 A lub prąd stały 30 V/5 A, z możliwością programowania stanu |
| Zasilacz | Standard 220 V AC+15% 50 Hz Opcjonalnie 24 V DC, 120 mA Zasilanie dostosowane do potrzeb: 12 V DC lub z akumulatora |
| Temperatura otoczenia | Wyświetlacz –20~+60 ℃, sonda –20~+80 ℃ |
| Komunikacja | Opcjonalna komunikacja przez interfejsy 485 i 232 (protokół producenta) |
| Poziom ochrony | Wyświetlacz o stopniu ochrony IP65, sonda o stopniu ochrony IP68 |
| Kabel sondy | Do 100 metrów, standardowo 10 metrów |
| Montaż sondy | W zależności od wybranego zakresu pomiarowego i sondy |
