Sonda de profundidad ultrasónica dividida KWD110 para la medición del nivel de lodo
1.Introducción
KWD110 Split Ultrasonic Depth Sounder es un instrumento de medición de nivel de barro de tipo de contacto, altamente confiable, rentable, fácil de instalar y mantener. Detecta distancia subacuática a través de la propagación líquida. Es una nueva generación de equipos de sonido de profundidad ultrasónica desarrollados por nuestra empresa después de años de trabajo duro.
2. Depuración
Debido a los diferentes entornos de instalación del instrumento, el Split Ultrasonic Depth Sounder debe conocer las condiciones básicas de la medición requerida antes del trabajo, tales como: rango de medición, punto cero, rango completo y condiciones de trabajo in situ, etc. Por lo tanto, el instrumento debe establecerse antes de la medición.
Otros: Por favor, no modifique por su cuenta los tres elementos: selección de sonda, calibración de parámetros y selección de algoritmo.
4. Guía de la instalación
4.1 Precauciones de instalación
Al seleccionar la ubicación de la instalación del sensor, se deben seguir los siguientes estándares:

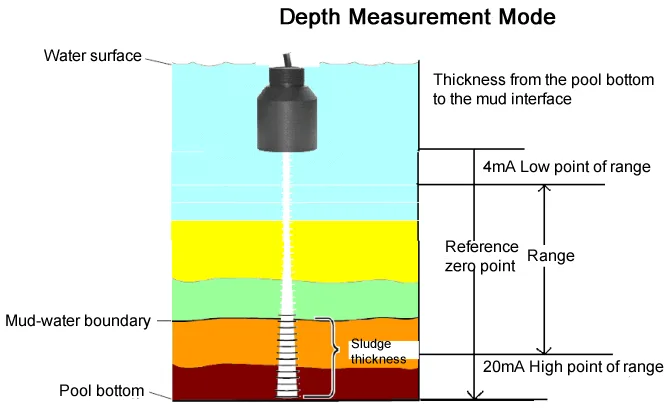

(1) El sensor debe mantenerse perpendicular a la superficie del barro y al fondo de la piscina.
(2) La sonda sensor debe estar completamente inmersa en el agua y al menos 50 cm de distancia de la pared de la piscina.
Si la pared de la piscina es irregular, o hay objetos como soportes y tuberías, es necesario aumentar la distancia de la pared de la piscina para evitar interferencias con la medición causada por estos objetos.
(3) No debe haber obstáculos en la superficie de transmisión directamente debajo de la sonda para evitar que la señal ultrasónica sea bloqueada y reflejada por obstáculos.
(4) La sonda debe ser instalada lejos de las burbujas de gas y sólidos flotantes activos causados por cambios repentinos en la velocidad de flujo para asegurar una medición precisa y estable.
4.2 Dimensiones de instalación
Recurso
| Función | Tipo split |
|---|---|
| Gama | El rango de medición estándar es de 5 metros, 10 metros, 15 metros y 20 metros, y se puede personalizar para alcanzar rangos de 30 metros, 40 metros, 50 metros, 60 metros, 70 metros y otros rangos especiales. |
| Precisión de medición | 1%~3% |
| Resolución | 5 mm o 0,51 TP3T (el más grande) |
| Pantalla | Pantalla LCD china |
| Salida analógica | Carga 4~20mA/750Ω |
| Salida de relé | Canal único es 2 grupos de AC 250V/8A o DC 30V/5A, programable estatal |
| Fuente de alimentación | Estándar 220 V CA + 151 TP3T 50 Hz Opcional: 24 V CC, 120 mA Fuente de alimentación personalizada de 12 V CC o por batería |
| Temperatura ambiente | Instrumento de visualización: -20 a +60 ℃; sonda: -20 a +80 ℃ |
| Comunicación | Comunicación opcional 485, 232 (protocolo del fabricante) |
| Nivel de protección | Instrumento con pantalla IP65, sonda IP68 |
| Cable de sonda | Hasta 100 metros, estándar 10 metros |
| Instalación de la sonda | Dependiendo de la selección del rango de medición y de la sonda |
