مراقبة مستوى حفرة الطين في حقول النفط باستخدام مستشعر موجات فوق صوتية

لماذا رصد مستوى الحفر الطينية

رصد مستوى حفرة الطين في حقل النفط عمل مستمر. ويجمع بيتس سوائل الحفر، ويقطع المياه وينتجها، ويجب أن يكون المستوى معروفا في جميع الأوقات: حفرة تتحول إلى تسرب، وواحدة تجف يمكن أن تلحق أضرارا بالمضخات.

القراءات اليدوية تضع الناس على حافة الحفرة وتلتقط لحظة في الوقت المناسب مفاتيح تبديل الزلازل تميل في الطين الصلب ويحتاج إلى تنظيف متكرر ولا هذا يعطي اتجاها يمكنك أن تعمل عليه.

لماذا قياس المستوى فوق الصوتي يناسب حفرة الطين

جهاز إستشعار فوق الصوتي لا يلمس الطين أبداً لذا لا يوجد ما يفسد

• القياس غير المطابق يعني لا دورة تنظيف ولا انجراف من المعاطف
• إنها ترتفع بين معقوفتين فوق الحفرة، ولا تخترق أي دبابة.
• عند عمق الحفر تحت 8 أمتار، يكلف أقل بكثير من 80 جيهرتز رادار.

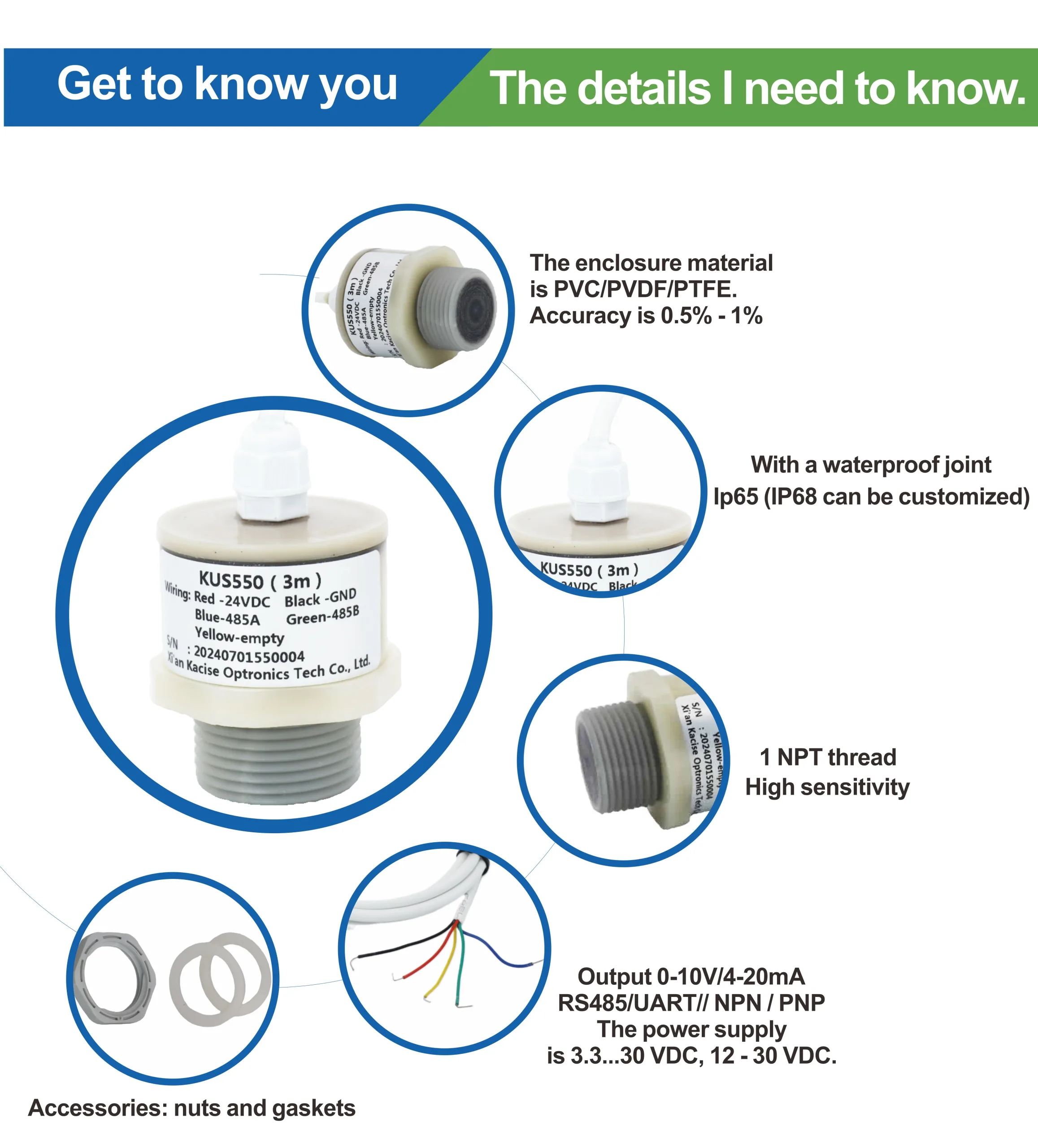

The مستشعر مستوى بالموجات فوق الصوتية KUS550 ويغطي المبلغ المستخدم هنا 0.3-8 متراً بدقّة ٠,٥ في المائة من الخدمات المالية، ويُقي َّم IP68، ويقدم 4 إلى 20 ميغاواط، و RS485 Modbus، والنواتج اللاسلكية. يعمل من -20 درجة مئوية إلى +60 درجة مئوية.

تركيب في حفرة الطين

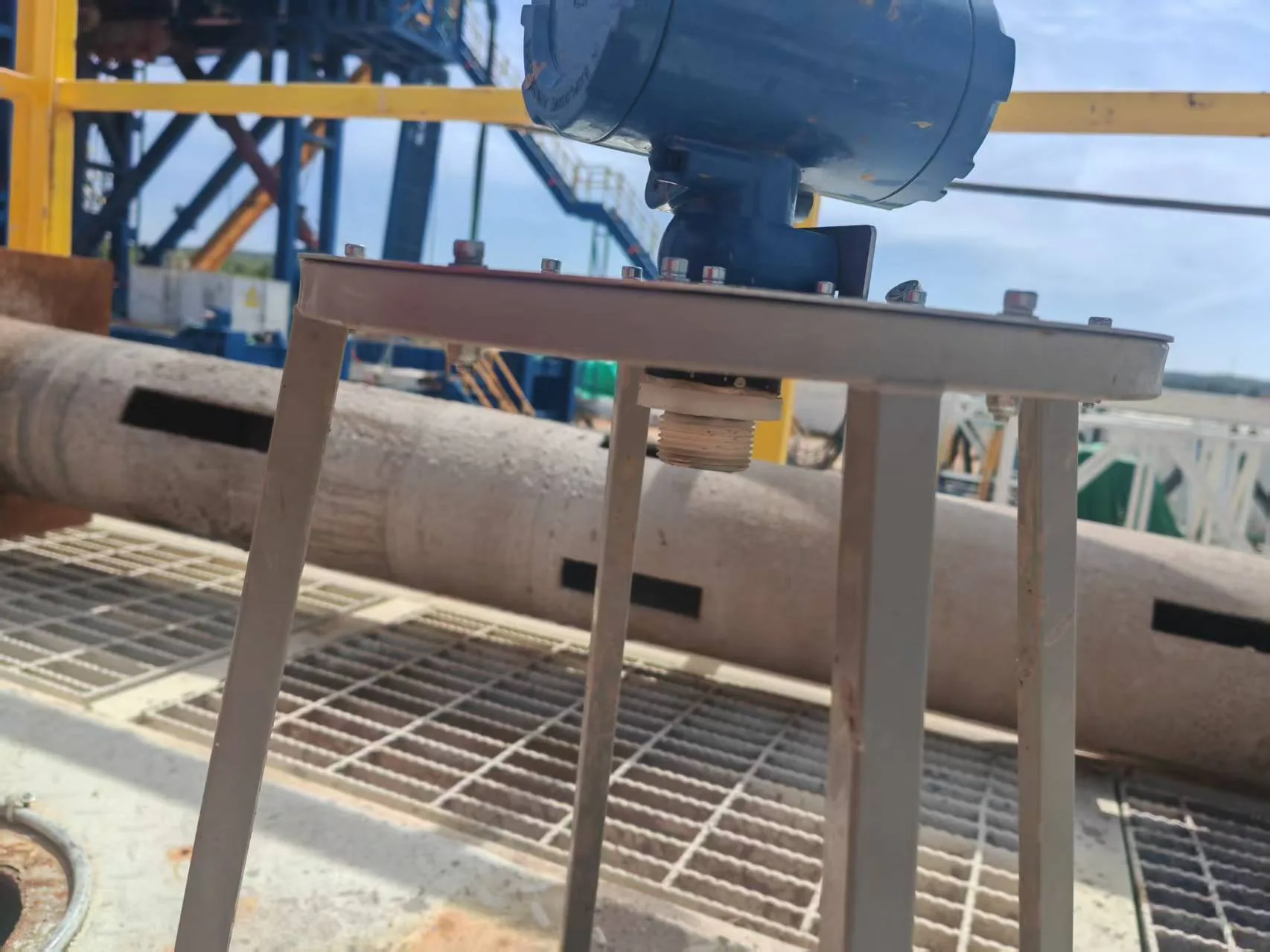

المجس يتكون بين معقوفتين في حافة الحفر ويرمي رأسا على السطح. طوله يبقي أعلى مستوى من الطين المتوقع خارج المسافة الفارغة، لذلك القراءات تبقى صالحة عندما تكون الحفرة كاملة.

4G DTU on the RS485 output sends readings to a cloud dashboard, so the control room sees the trend without new cabling. ويمكن للمواقع التي لا تغطيها الخلايا أن تستخدم لورواوان أو بوابة محلية بدلا من ذلك.

النتائج: البيانات ذات المستوى المستمر، والعدد الأقل من الرواسب اليدوية

هناك حدودان يستحقان التخطيط المطر يسقط مباشرة على الطين يضيف 2-3 سنتيمتر من الضوضاء؛ والمرشيح المبني في المتوسط يزيل معظمه، ولكن الحفر المكتشفة تُقرأ في العواصف. الرغوة الثابتة تمتص الموجات فوق الصوتية لذا إذا كان الرغاوي طبيعياً في موقعك وكلا السلوكين متبعين كيف يعمل قياس المستوى فوق الصوتي.

الأطر العملية لحفر مماثلة:

• استخدم الموجات فوق الصوتية للحفر التي يقل عمقها عن 8 أمتار؛ نادرًا ما يُجدى الرادار نفعًا في هذا المدى.
• تحقق من الإشارة الخلوية في الحفرة قبل الالتزام بـ 4G DTU.
• جهز جهاز الإنذار الرفيع المستوى من 15 إلى 20 سنتيمتر تحت الشريط
