جهاز تحليل جودة المياه متعدد المعلمات KMPW500
1.مقدمة
هذا المنتج هو جهاز تحليل ذكي متعدد المعلمات لجودة المياه من الجيل الجديد، تم تطويره بشكل مستقل من قبل شركتنا. ويتميز بوجود قائمة تشغيل باللغة الصينية، واستقرار عالٍ، وقابلية تكرار فائقة، وتعدد الوظائف. يستخدم على نطاق واسع في: المراقبة الفورية لحماية البيئة، ومعالجة مياه الصرف الصحي، والطاقة الحرارية، وتربية الأحياء المائية، وتصنيع الأغذية، والطباعة، والمعادن، والأدوية، والتخمير، والكيماويات، ومياه الصنبور، وغيرها من البيئات.
2. الميزات
- استخدام نظام RTOS، الذي يتميز بأداء أفضل واستقرار أكبر ومراقبة في الوقت الفعلي، فضلاً عن إدارة أفضل للأجهزة الطرفية.
- شاشة LCD كبيرة تعمل بنظام المصفوفة النقطية، مع قائمة تشغيل باللغتين الصينية والإنجليزية، وعرض متعدد المعلمات في آن واحد.
- وظيفة تعويض درجة الحرارة التلقائية/اليدوية، ويمكن أن يكون المزدوج الحراري من نوع PT1000 أو PT100 أو 10k أو 2.252k أو 22k.
- وظيفة الاتصال: واجهة اتصال RS-485 (متوافقة مع بروتوكول MODBUS) (اختيارية)
- قادر على استعادة إعدادات المصنع وتهيئة كل قناة (بشكل مستقل).
- وظيفة المراقبة: ضمان عدم تعطل جهاز القياس.
- يتم ضبط نطاق القياس ووحدة القياس وفقًا للمعلمات الفعلية.
- الحماية من انقطاع التيار الكهربائي > 10 سنوات.
- درجة الحماية IP65، مقاومة للماء والغبار.

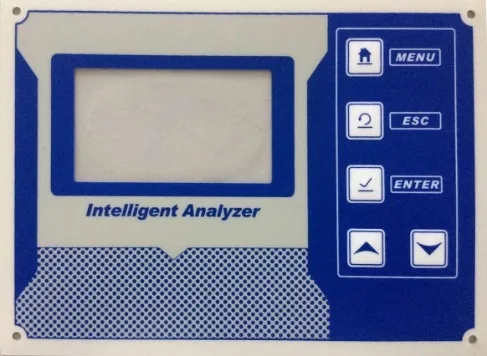

3. تعليمات لوحة العدادات والأسلاك
- القائمة: مفتاح القائمة أو مفتاح تحريك المؤشر
- لأسفل: تحريك المؤشر لأسفل أو مفتاح التخفيض الرقمي
- UP: تحريك المؤشر لأعلى أو مفتاح الزيادة الرقمية
- ENTER: مفتاح التأكيد
- ESC: مفتاح «Return» أو «Exit» (العودة إلى القائمة السابقة)
وصف المفاتيح: اضغط على مفتاح MENU لإظهار/تحريك المؤشر، واضغط على مفتاح DOWN/UP لتعديل القيمة، ثم اضغط على مفتاح ENTER لحفظ البيانات. اضغط على مفتاح ESC للعودة إلى القائمة السابقة. يمكن تسريع عمل المفتاح نفسه بالضغط عليه عدة مرات، ثم الضغط عليه باستمرار لتسريع العملية.
افتح tالغطاء الموجود أسفل آلة موسيقية،, الرسم التخطيطي للمحطة الطرفية على لوحة الدائرة الكهربائية على النحو التالي:

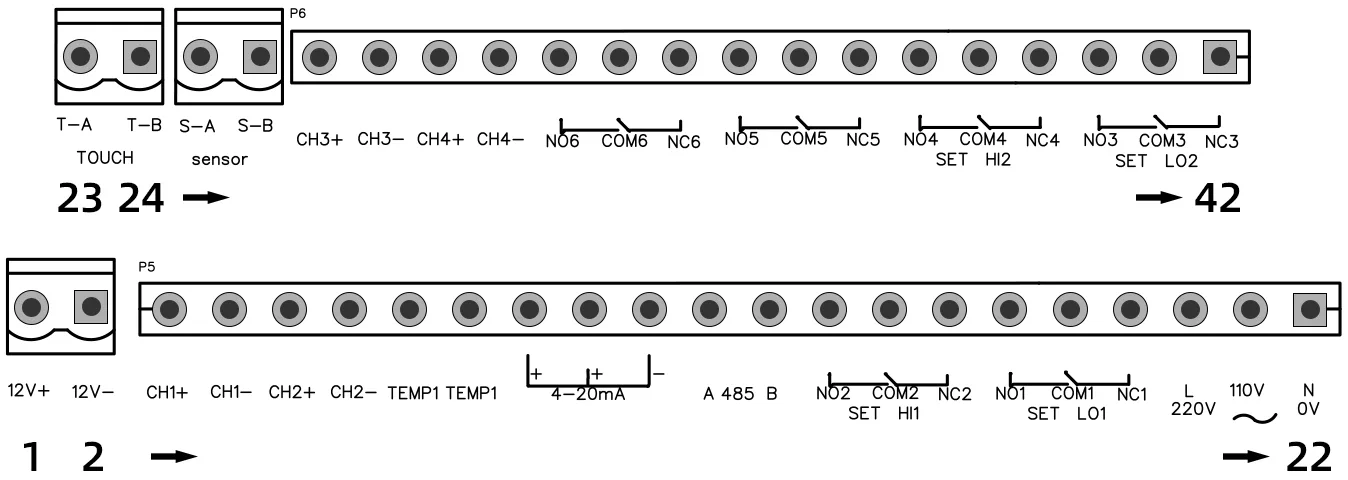

مخطط توصيلات الأجهزة
| 1.12 فولت+: خرج تيار مستمر 12 فولت | 23. RS485 الثاني: T-A |
| 2.12 فولت سالب: خرج تيار مستمر 0 فولت | 24. RS485 الثاني: T-B |
| 3.CH1+: القناة الأولى + | 25.S-A: مستشعر rs485A |
| 4.CH1-: القناة الأولى – | 26.S-B: مستشعر rs485A |
| 5.CH2+: القناة الثانية + | 27. CH3+: القناة الثالثة + |
| 6.CH2-: القناة الثانية – | 28. CH3-: القناة الثالثة + |
| 7.TEMP1: | 29.CH4+: القناة الرابعة + |
| 8.TEMP1: | 30.CH4+: القناة الرابعة – |
| 9. الطريقة الأولى: 4-20MA+: | 31. NO6: مرحل NO |
| 10. الطريقة الثانية: 4-20 مليون+: | 32. COM6: مرحل COM |
| 11.4-20MA-: COM | 33. NC6: مرحل NC |
| 12. RS485 الأول: أ | 34. NO5: مرحل NO |
| 13. RS485 الأول: B | 35. COM5: مرحل COM |
| 14.NO2: مرحل NO | 36. NC5: مرحل NC |
| 15. COM2: مخرج COM | 37. NO4: مرحل NO |
| 16.NC2: مرحل NC | 38. COM4: COM الترحيل |
| 17. رقم 1: مخرج NO للمرحل | 39. NC4: مرحل NC |
| 18. COM1: مخرج COM | 40. NO3: مرحل NO |
| 19. NC1: مرحل NC | 41. COM3: مخرج COM |
| 20. L: سلك كهربائي تحت الجهد 220 فولت | 42. NC3: مرحل NC |
| 21. لا شيء | |
| 22. N: سلك محايد 0 فولت |
| العنصر | المواصفات |
|---|---|
| معلمات القياس | درجة الحرارة، ودرجة الحموضة (pH)، والجهد الأكسدة-الاختزال (ORP)، والتوصيلية، ومجموع المواد المذابة (TDS)، والملوحة، والأكسجين المذاب، والكلور المتبقي، والأوزون، والعكارة، والمواد الصلبة العالقة (TSS)، وتركيز الحمأة، والصلابة، والكاتيونات، والأنيونات، والمقاومة الكهربائية، وغيرها من أجهزة الاستشعار الرقمية. سعة تجميع المعلمات: يدعم ما يصل إلى 6 معلمات + درجة الحرارة؛ كما يمكنه دمج قنوات متعددة لنفس المعلمة قاعدة التوليف: عند اختيار 6 معلمات: 4 أقطاب كهربائية تقليدية + مستشعران رقميان أمثلة على التوليفات: أ: درجة الحرارة + الرقم الهيدروجيني + الموصلية الكهربائية + الأكسجين المذاب + كلوريد + العكارة (رقمية) + المواد العالقة الكلية (رقمية) ب: درجة الحرارة + الرقم الهيدروجيني + الرقم الهيدروجيني + الأكسجين المذاب + الأكسجين المذاب + العكارة (رقمية) C: درجة الحرارة المؤقتة + الرقم الهيدروجيني + إجمالي المواد الصلبة الذائبة + الأكسجين المذاب + تركيز الحمأة D: درجة الحرارة + الرقم الهيدروجيني + الصلابة + الأكسجين المذاب + العكارة تعويض درجة الحرارة: 0-60 درجة مئوية |
| ظروف العمل | درجة الحرارة 0–60 درجة مئوية؛ الرطوبة النسبية ≤90% |
| وضع الاتصال | 4-20MA (الإعداد الافتراضي، أما الإعدادات ثنائية الاتجاه فتتطلب تخصيصًا)؛; 3 مسارات RS485 (نقل الإشارات الرقمية في اتجاهين، واستقبال الإشارات في اتجاه واحد (مستشعر رقمي)) |
| حمل المخرجات | مخرجان 2 × 4–20mA (قابلان للتخصيص لأي معلمة)، الحمل < 500 أوم |
| مخرج الإنذار | 6 مخارج إنذار للحد الأقصى/الحد الأدنى، قابلة للتخصيص لأي معلمات |
| جهد التشغيل | 220 فولت تيار متردد ±10% أو 24 فولت تيار مستمر / 12 فولت تيار مستمر |
| الأبعاد | 218 × 183 × 126 ملم |
| التركيب | مثبت على الحائط |
| الوزن | 1.5 كجم (بدون أقطاب كهربائية) |
| مستوى الحماية | مقاوم للماء والرطوبة والغبار وفقًا لمعيار IP65 |
