1. Pozadí projektu
Národní rezervní systém pro obiloviny spravuje dlouhodobé skladování a střídání pšenice, kukuřice a rýže. Depot obsahuje 32 svislých sil, včetně:
| Materiál | Průměr | Výška | Množství |
|---|---|---|---|
| Pšenice | 8 m | 25 m | 20 sil |
| Kukuřice | 10 m | 30 m | 8 sil |
| Rýže | 12 m | 28 m | 4 sila |
Celková skladovací kapacita dosahuje 150,000 tun.
Výzvy před aktualizací systému
Po mnoho let se sklad spoléhal na ruční vstup + jednobodové radarové měřiče úrovně, což vedlo k řadě problémů:
- Ruční vstup do sila každý měsíc požadované obsluhy vylézt dovnitř sila, přičemž 1,5 hodiny na silo, s rizikem:
- Vdechnutí prachu
- Padání z výšky
- Jednobodový radar mohl změřit pouze střed, a nedokázal zjistit:
- Materiální segregace (druhy v kukuřičných silech)
- Kondenzace a nahromadění stěn (skladování rýže s vysokou vlhkostí)
- Místní oblasti nejvyšší úrovně způsobující riziko strukturálního zatížení
- Dosažené chyby výpočtu objemu 8%–12%, ovlivňující plánování střídání plodin.
- V roce 2023, kukuřičné silo téměř zažil strukturální přetížení v důsledku nepozorovaného místního přeplnění.
V zájmu zajištění bezpečného skladování a splnění moderních norem pro správu zásob obilí provedl sklad Senzor 3D radaru řady 80GHz řady KLD900 vytvořit inteligentní monitorovací systém v plném rozsahu.
2. Výběr vybavení a návrh systému
(A) Výběr zařízení - 3D radarový snímač hladiny řady KLD900
KLD900 byl vybrán, protože plně splňuje klíčové požadavky vysoce přesné měření, 3D vizualizace, řízení rizik a pokrytí silem v průměru large-.
Hlavní technické výhody KLD900
(1) 360 ° 3D monitoring založený na technologii Phased- Array
- Vytvoří plný 3D point-cloud model z povrchu materiálu
- 16,200 měřicích bodů na sken
- Identifikuje:
- Peaks & amp; údolí
- Segregace
- Nahromadění zdí
- Nepravidelné tvary materiálu
(2) Vysoká přesnost & amp; Velké pokrytí
| Specifikace | KLD900 Výkon |
|---|---|
| Přesnost měření vzdálenosti | ±2 mm |
| Přesnost měření objemu | 2% -3% (celé silo) |
| Efektivní poloměr | 15 m |
| Vhodné pro | Sila do Ø12 m |
Jeden KLD900 pokrývá i největší silo rýže, bez vícenásobného zašívání zařízení.
(3) Přizpůsobivost k životnímu prostředí
- Rukojeti koncentrace prachu ≤ 30 g / m ³ s vysokofrekvenčními algoritmy pronikání
- Provozní teplota -40 ° až 75 °
- Stupeň ochrany IP68, odolné proti dešti, sněhu, kondenzaci
(4) Rozhraní dat & amp; Slučitelnost
- Podpora Ethernet (Profinet / EtherNet / IP), Modbus- TCP a 4G bezdrátový
- Proudové motory:
- 3D point-cloud data
- Údaje o úrovni / objemu
- Plně kompatibilní se stávajícím depem systém sledování stavu zrn
(čidla teploty, vlhkosti a plynu)
(B) Návrh systému
(1) Zařízení
| Typ Silo | Průměr | Množství | Model KLD900 |
|---|---|---|---|
| Pšeničná sila | 8 m | 20 | Standardní KLD900 |
| Kukuřičná sila | 10 m | 8 | KLD900 s širokoúhlým modulem |
| Rýžová sila | 12 m | 4 | KLD900 s širokoúhlým modulem |
Způsob instalace:
- Montáž příruby na horní část
- Paspartováno v centru sila
- Minimální 4 m vzdálenost od plnicího vstupu aby se zabránilo dopadu obilí

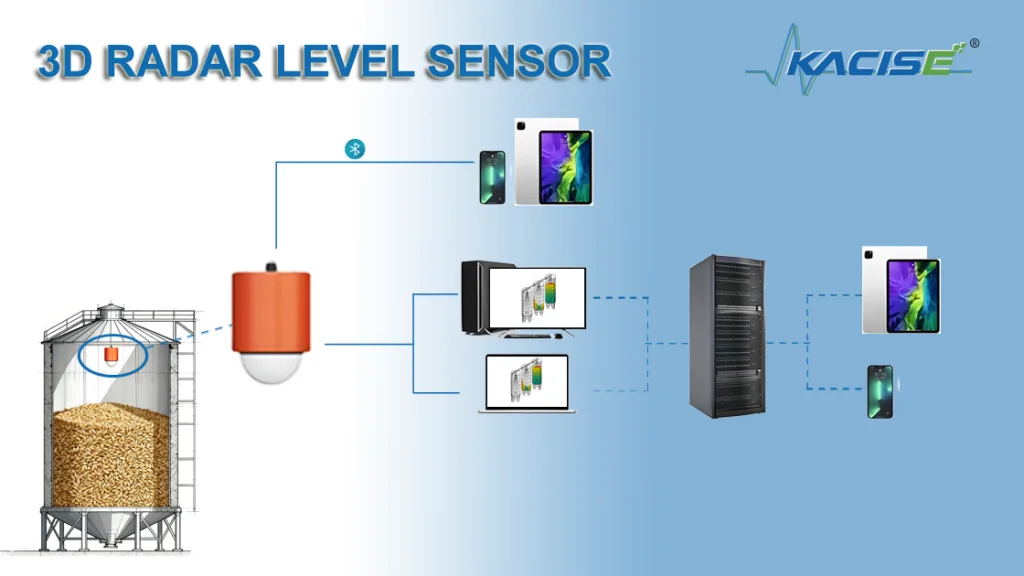

(2) Systémová architektura
A třívrstvý inteligentní monitorovací rámec byl nasazen:
Oncorhynchus mykiss
- Senzory 3D radaru KLD900
- Snímače teploty a vlhkosti
- Silové snímače tlaku ve stěnách
Η Převodová vrstva
- Průmyslová Ethernet LAN pro 28 nedalekých sil
- 4G bezdrátový pro 4 vzdálená sila
ΡAplikační vrstva
Integrovaný Smart Silo monitorovací platforma, obsahující:
- 3D vizualizace
- Inteligentní výpočet objemu
- Multidimenzionální bezpečnostní výstražný systém
3.Project Implementation & amp; Zasílání
| Fáze | Klíčové akce | Shrnutí |
|---|---|---|
| Instalace | Příprava staveniště, kontrola příruby, montáž na střed | Nainstalujte KLD900 do špičkového centra sila; DN150 příruba; udržovat úroveň antény; chráněné vedení kabelů |
| Kalibrace | Statické a dynamické zkoušky | Kalibrace dávky (50 t / krok); chyba objemu optimalizovaná na 2–3%; stabilní skenování při nakládce / vykládce |
| Systémová integrace | Alarm & amp; datové propojení | Vysokoúrovňový alarm → upozornění řídící místnosti → App push → automatické vypnutí vstupního ventilu; 3D data sloučená s teplotním a vlhkým systémem |
| Výsledek | Napájení a stabilita | Všech 32 sil dokončeno; přijato do 15 dnů; systém běží spolehlivě |
Pokyny k výběru správné příruby a instalačních kroků naleznete v manuálu: Návod k použití 3D radarového snímače hladiny řady KLD900.pdf
4.Výsledky & amp; Výhody
- Přesnost a účinnost: Sledování Fullsilo 3D chyba sníženého objemu na ± 0,5% a zkrátit dobu monitorování od 1,5 hodiny až 10 sekund na silo.
- Bezpečnost: Zjištěna materiální segregace a nahromadění zdí, aby se zabránilo možnému strukturálnímu poškození.
- Management & amp; Náklady: Sledování zásob v reálném čase; snížené náklady na práci a údržbu; optimalizovaná střídání plodin; zvýšená provozní účinnost.
5. Závěr
Použití 3D radarových měřidel v monitoringu sil v tomto úložišti obilí překonalo omezení tradičních monitorovacích metod, které byly omezeny na & # 8220; jednobodové měření a neschopnost ovládat tvar. & # 8221; Dosáhla inteligentního cíle řízení & # 8220; viditelného tvaru hromady materiálu, přesného měření a kontrolovatelného rizika & # 8221; v silech, které poskytují proveditelné řešení pro bezpečné skladování a efektivní provoz v obilném průmyslu. V budoucnu má skladovací zařízení v plánu dále rozšiřovat funkce systému & # 8217; s, kombinující AI algoritmy analyzovat trendy v materiálových vlasových změn a předpovědět riziko obilí & # 8220; kondenzace a přehřátí. & # 8221; Současně budou 3D radarová data integrována do provinční platformy pro dozor nad zrny, která umožní tříúrovňové datové propojení mezi skladištěm, městem a provincií, & # 8221; čímž podpoří digitální transformaci správy rezerv.
