(1)Measurement Principle

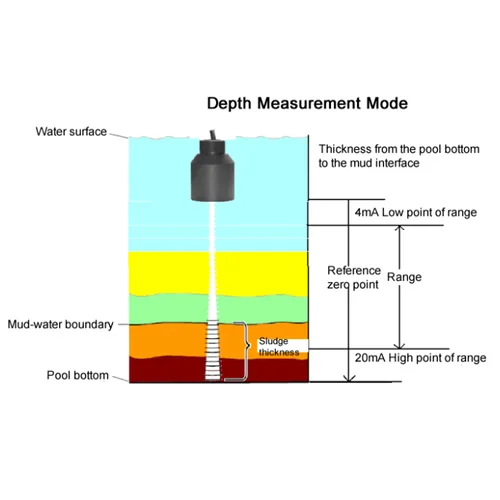

El dispositivo emite ondas ultrasónicas desde la sonda hacia la superficie líquida, calcula la distancia a la interfaz de lodos basada en la señal reflejada, y la convierte en altura de nivel de lodos utilizando un preset Referencia Zero Point (distancia desde la sonda hasta el fondo del tanque).
2) Principales medidas operacionales
- Requisitos de instalación
- La sonda debe ser instalada verticalmente, al menos 50 cm de distancia de la pared del tanque, evitando burbujas y obstáculos.
- Longitud máxima del cable: 100 metros (estándar: 10 metros).
- Configuración de parámetros
- Selección de modos: Juego > #8220; Nivel de lodo Medición limitada#8221; (no modo de profundidad de agua).
- Referencia Zero Point: Ingrese la distancia vertical de la superficie emisora de la sonda al fondo del tanque.
- calibración de rango: Assign 4mA (bajo nivel) y 20mA (alto nivel) salida a las alturas correspondientes de lodos.
- Función de alarma
- Compatible con 4 alarmas de relé con umbrales configurables altos/bajos e histeresis.
- Ejemplo: alarma de alto nivel 2.0 m con 0.1 m hysteresis → Alarma se aclara cuando el lodo cae a 1.9 m.
3) Notas importantes
- NO modifique sin autorización: Selección de sonda, calibración de algoritmos o parámetros de velocidad de sonido (requiere orientación del fabricante).
- Medidas de lucha contra la injerencia: Mantener alejado de los inversores/motores; instalar aisladores de señal si es necesario.
(4) Ventajas técnicas
- Alta adaptabilidad: sonda IP68, resistente a la corrosión, adecuada para entornos de alcantarillado duros.
- Múltiples productos: 4~20mA, comunicación RS485/232, compatible con sistemas de control industrial.
