Medidor ultrasónico Doppler de velocidad de flujo KDF1300
1.Introducción
El medidor de flujo Doppler ultrasónico se basa en el efecto Doppler. La sonda emite un haz de ondas ultrasónicas en dirección oblicua hacia arriba. Las ondas ultrasónicas se propagan en el fluido. El fluido puede contener impurezas, como burbujas o partículas (se puede considerar que las impurezas en el fluido tienen la misma velocidad que el flujo de agua). Cuando las ondas ultrasónicas entran en contacto con las impurezas del fluido, las ondas ultrasónicas reflejadas producen un desplazamiento de frecuencia Doppler Δf. El desplazamiento de frecuencia Doppler Δf es proporcional a la velocidad del flujo. La velocidad del flujo del fluido se puede medir determinando el desplazamiento de frecuencia Doppler Δf.

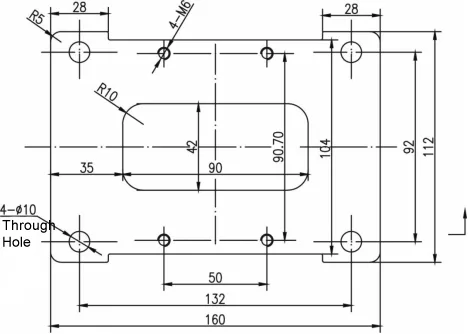

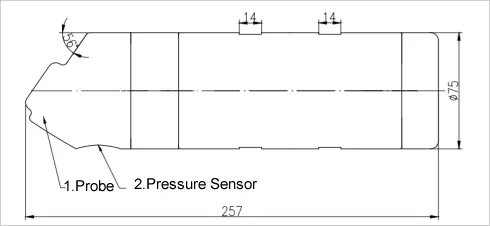

2. Dimensiones
3. Cableado
Cable de alimentación:
Cable rojo conectado al polo positivo de la fuente de alimentación (12 V+ o 24 V+);
Cable verde conectado al polo negativo de la fuente de alimentación (12 V o 24 V);
Cable de señal:
Cable blanco conectado a RS485A (T/R+);
Cable amarillo conectado a RS485B (T/R-);
Conducto de aire transparente:
※Debe mantenerse sin obstrucciones con respecto a la atmósfera, y hay que prestar atención a la protección durante la instalación, especialmente al pasar por el tubo de roscado, es necesario protegerlo con cinta adhesiva antes de roscarlo para evitar que entre agua. Si entra agua, esto podría causar errores en la medición de la profundidad del agua y otros fenómenos.
El conducto de aire transparente no se puede doblar, y el ángulo de flexión no puede ser inferior a 90° al pasar el tubo.
| Parámetro | Especificaciones |
|---|---|
| Fuente de alimentación | Rango de alimentación: 10 VCC a 30 VCC; Consumo de energía a 12 V: 45 mA ± 1 mA (aproximadamente 0,54 W) Consumo de energía a 24 V: 26 mA ± 1 mA (aproximadamente 0,62 W) |
| Características de salida | Protocolo estándar RS485/ModBus |
| Rendimiento de las mediciones | Rango de velocidad de flujo: ±0,03 m/s a ±5 m/s (personalizable de ±0,03 m/s a ±10 m/s); Rango de profundidad del agua: 0,02~3 m, 0,02~10 m (por favor, confirme la profundidad máxima del agua antes de realizar el pedido); Precisión de la velocidad de flujo: ± 1% ; Precisión de la velocidad de flujo: ±1~3% (la precisión de la medición varía según el entorno de trabajo en el lugar); Precisión de la profundidad del agua: ±3 cm; Resolución de la velocidad del flujo: 1 mm/s; Resolución de temperatura: 0,1 ℃; Resolución de profundidad del agua: 1 mm (alcance de 3 m), 3 mm (alcance de 10 m). |
| Propiedades físicas | Material: POM; Material del cable: PU; Peso: 2,6 ± 0,1 kg; Nivel de protección: IP68; Cable: cable blindado de 4 conductores (0,21 m² por conductor) con conducto de aire; longitud predeterminada de fábrica: 10 metros; diámetro del cable: 8 mm (las longitudes de cable diferentes deben personalizarse). |
| Entorno laboral | Temperatura de funcionamiento: -5 a 60 ℃ (sin congelación); Temperatura de almacenamiento: -25 a 80 ℃; Contenido de arena: 20 mg/L a 20 g/L; Acidez: el valor del pH está entre 6 y 10. |
