Módulo de sensor de nivel por radar KLM800
1.Introducción
El componente de radar de onda de milímetro está compuesto principalmente por unidad de radiofrecuencia, unidad de procesamiento y antena de tablero impreso. El radar de onda milímetro puede penetrar la luz, la lluvia, el polvo, la niebla o la helada y otros obstáculos para detectar objetivos. Es un pequeño sensor que funciona todo el día y tiene las ventajas de la alta integración, tamaño pequeño y interfaz flexible.
Este producto Radar Level Sensor Module se desarrolla basado en un radar de onda milímetro, midiendo la altura de la antena de radar desde el nivel líquido, ampliamente utilizado en: medición de ríos, embalses y otros recursos hídricos, nivel de tanque y medición del nivel de agua.
Los módulos pueden derivarse de los siguientes dispositivos:
El módulo de rango de radar adopta un chip de alta frecuencia 80G para soportar diferentes condiciones de trabajo como estado sólido y líquido.
Seleccione la antena de lente de configuración, puede adaptarse a diferentes entornos.
Se utiliza en ingeniería de conservadurismo de agua, planta de tratamiento de aguas residuales, planta química de petróleo.

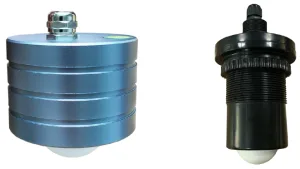

1) Sensor integrado de nivel de radar
(2) Sensor de nivel de radar de separación
2.Radar Level Sensor Module Característica
- Alta integración
- Pequeño volumen
- Interfaz flexible
- Puede detectar objetivos a través de obstáculos tales como luz, lluvia, polvo, niebla o helada.
- Pequeños sensores que trabajan todo el día
3.Dimensiones
3.1 Antena de gran diámetro (64 mm)

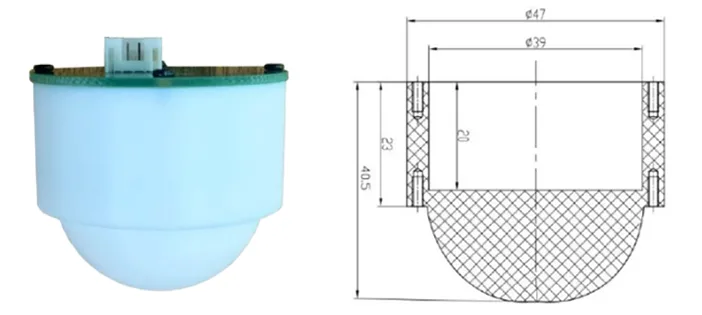

3.2 Antena de abertura pequeña (47mm)
| Número de modelo | KLM800 TTL | KLM800 485 |
|---|---|---|
| Frecuencia de funcionamiento | 80 GHz | 80 GHz |
| Interfaz de comunicación | Serie TTL | RS-485 |
| Intervalo de muestreo | 160 ms (Configurable) | 160 ms (Configurable) |
| Operating / Standby Current | Standby: 1,5 mA; Peak: 500 mA | 30 mA @ 12 V |
| Precisión en la medición de distancias | ±2 mm | ±2 mm |
| Protocolo de comunicación | ModBus | ModBus |
| Antenna Beam Width | ±3° | ±2,75° |
| Tensión de alimentación | 3.3 V | 9 a 24 V |
| Rango de medición | 0,06–3 m; 0,15–20 m; 0,4–40 m | 3 m / 10 m / 20 m / 40 m |
| Módulo Dimensiones | Ø47 mm; Ø64 mm | Ø47 mm; Ø64 mm |
| Humedad de funcionamiento | 0-95% RH (sin condensación) | 0-95% RH (sin condensación) |
| Temperatura de funcionamiento | –20 °C a +70 °C | –20 °C a +70 °C |
