Medidor de flujo ultrasónico antiexplosivo de tipo «clamp-on» KUFS2000C
Introducción
El medidor de flujo KUFS2000C adopta pruebas de explosión aisladas, grado D. Los sensores se instalan en la tubería. Después de pegar y sellar, el grado será una explosión intrínsecamente segura. Adecuado para tamaños de tubos de DN32mm a DN6000mm.

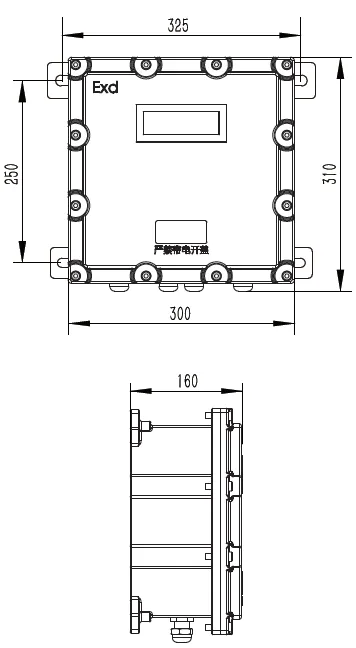

Dimensiones
Sensor de sujeción estándar
- Imán incorporado, fácil de fijar a la tubería
- IP68
- Rango de medición: DN32~DN6000
- Rango de temperatura: –30 a 90 ℃
| Tipo | Modelo | Rango de medición | Temperatura | Dimensión |
| Talla pequeña | TS-2 | DN32~DN100 | – 30~90 ℃ | 45 × 25 × 28 mm |
| Tamaño mediano | TM-1 | DN50~DN700 | – 30~90 ℃ | 64 × 39 × 44 mm |
| Talla grande | TL-1 | DN300~DN6000 | – 30~90 ℃ | 97 × 54 × 53 mm |
Sensor de pinza para altas temperaturas
- Imán incorporado, fácil de fijar a la tubería
- IP68
- Rango de medición: DN32~DN6000
- Rango de temperatura: –30 a 160 ℃
| Tipo | Modelo | Rango de medición | Temperatura | Dimensión |
| Talla pequeña | TS-2-HT | DN32~DN100 | – 30~160 ℃ | 45 × 25 × 28 mm |
| Tamaño mediano | TM-1-HT | DN50~DN700 | – 30~160 ℃ | 64 × 39 × 44 mm |
| Talla grande | TL-1-HT | DN300~DN6000 | – 30~160 ℃ | 97 × 54 × 53 mm |
Sensor con abrazadera de montaje
- Mejorar la eficiencia y la precisión de la instalación
- IP68
- Rango de medición: DN32~DN700
- Rango de temperatura: –30 a 160 ℃
| Tipo | Modelo | Rango de medición | Temperatura | Dimensión |
| Sensor estándar de tamaño pequeño | HS | DN32~DN100 | – 40~90 ℃ | 318 × 59 × 85 mm |
| Sensor estándar de tamaño mediano | HM | DN50~DN300 | – 40~90 ℃ | 568 × 59 × 85 mm |
| Ampliado (solo corchetes) | EB-1 | ＞DN300 | – 40~90 ℃ | 88 × 59 × 49 mm |
| Sensor de alta temperatura y tamaño reducido | HS-HT | DN32~DN100 | – 40~160 ℃ | 318 × 59 × 145 mm |
| Sensor de temperatura alta, tamaño mediano | HM-HT | DN50~DN300 | – 40~160 ℃ | 568 × 59 × 145 mm |
| Ampliado (solo corchetes) | EB-1-HT | ＞DN300 | – 40~160 ℃ | 88 × 59 × 49 mm |
Información para realizar pedidos
| Parámetro | Parámetro | |
|---|---|---|
| Condiciones de trabajo | Unidad principal | Sensor |
| Protección | IP65 | IP68 |
| Humedad | ≤85%RH | |
| Temperatura | -20 a 60 °C | -30 a 160 °C |
| Parámetros básicos | ||
| Precisión | ≤1% | |
| Rango de velocidad | 0~±10 m/s, medición bidireccional | |
| Diámetro de la tubería | DN32~DN6000 | |
| Temperatura | - 30~160 ℃ | |
| Tipo de líquido | Cualquier líquido puede transmitir ondas sonoras, como el agua, el agua de mar, las aguas residuales, el petróleo, los productos químicos, el alcohol, etc. | |
| Material de las tuberías | Acero, acero inoxidable, hierro fundido, cobre, PVC, aluminio, fibra de vidrio, etc. Se permite el uso de revestimientos | |
| Salida de señal | Salida unidireccional de 4-20 mA (impedancia 0~1 kΩ, precisión 0,11 % del valor total) Salida de pulso OCT unidireccional (ancho de pulso: 6 ~ 1000 ms) Salida de relé unidireccional |
|
| Entrada de señal | Entrada de 4-20 mA de 3 vías; permite medir la temperatura conectando una resistencia de platino PT100. | |
| Interfaz | RS485, compatible con MODBUS | |
| Almacenamiento de datos | La tarjeta SD guarda periódicamente los resultados preestablecidos (opcional) | |
| Fuente de alimentación | 8~36 V CC o 85~264 V CA | |
