1. Antecedentes del problema: anomalías causadas por fuentes de alimentación universales
Durante el uso de los medidores de nivel ultrasónicos de la serie KUS con fuentes de alimentación universales de 220 V a 24 V/12 V, los clientes se encontraron con dos problemas principales:
- Fallo en la comunicación serie (interrupción de la comunicación RS485);
- Desviación en la medición (la distancia real de 3 m presentaba fluctuaciones de alrededor de 1 m).
Módulos de potencia probados:
- Módulo de 220 V CA a 24 V CC
- Módulo de 220 V CA a 12 V CC
2. Informe de pruebas del módulo de alimentación de 12 V CC
Tabla 1: Pasos y resultados de la prueba del módulo de alimentación de 12 V
| Paso de prueba | Detalles de la operación | Resultados de las pruebas |
|---|---|---|
| 1. Medición de ondulaciones | Puntas de osciloscopio conectadas a V+ y V-, acoplamiento en CA, ancho de banda máximo de 20 MHz | Ondulación: onda triangular de 20-30 mV, lo que descarta la ondulación como causa de los errores de medición |
| 2. Prueba sin conexión a tierra | El módulo de alimentación no está conectado a tierra; el sensor mide una distancia real de 3 m | La lectura oscilaba en torno a 1 m; el ajuste del umbral no era válido; volvió a la normalidad tras cambiar a la fuente de alimentación de laboratorio |
| 3. Prueba de conexión a tierra | El módulo de alimentación está conectado a tierra; los cables de los sensores se mantienen alejados de los cables de 220 V | La medición es precisa (3 m); los errores volvieron a aparecer cuando los cables se acercaron a los cables de 220 V |
3. Prueba del módulo de alimentación de 24 V CC y análisis de fallos de comunicación
Tabla 2: Prueba del módulo de alimentación de 24 V frente a problemas de comunicación
| Escenario de prueba | Estado de inmovilización | Rendimiento de la comunicación RS485 | Resultados de las mediciones | Características de las ondas de interferencia |
|---|---|---|---|---|
| Prueba estándar | Sin conexión a tierra | Fallos frecuentes de comunicación, conexión intermitente | Mediciones anormales, ajuste del umbral no válido | Interferencia pico a pico: 13 V, 50 Hz (acoplamiento a la red eléctrica) |
| Prueba optimizada | Conectado a tierra + GND conectado a V- | Comunicación estable, sin interrupciones | Mediciones precisas que se corresponden con la distancia real | No se observan interferencias evidentes (Figura 3) |
Causa principal del fallo de comunicación:
- Si los pines V+ y V- quedan sin conexión, se crea una diferencia de potencial entre las señales RS485 y tierra, lo que provoca interferencias.
- Solución: Conecta a tierra el terminal V- para eliminar la diferencia de potencial (Figura 4).
4. Cuatro puntos clave para la adaptación universal de la alimentación eléctrica (Resumen)
- Prioridad de conexión a tierra: El módulo de potencia debe estar bien conectado a tierra para que V- coincida con el potencial de tierra;
- Señal de tierra común: Conecta GND a V- para eliminar la diferencia de potencial en RS485;
- Aislamiento de cables: Mantenga una distancia de al menos 30 cm entre los cables del sensor y los cables de 220 V;
- Advertencia de seguridad: Evite que los cables de los sensores entren en contacto con la tensión de 220 V para prevenir descargas eléctricas.
5. Comparación de formas de onda y supresión de interferencias

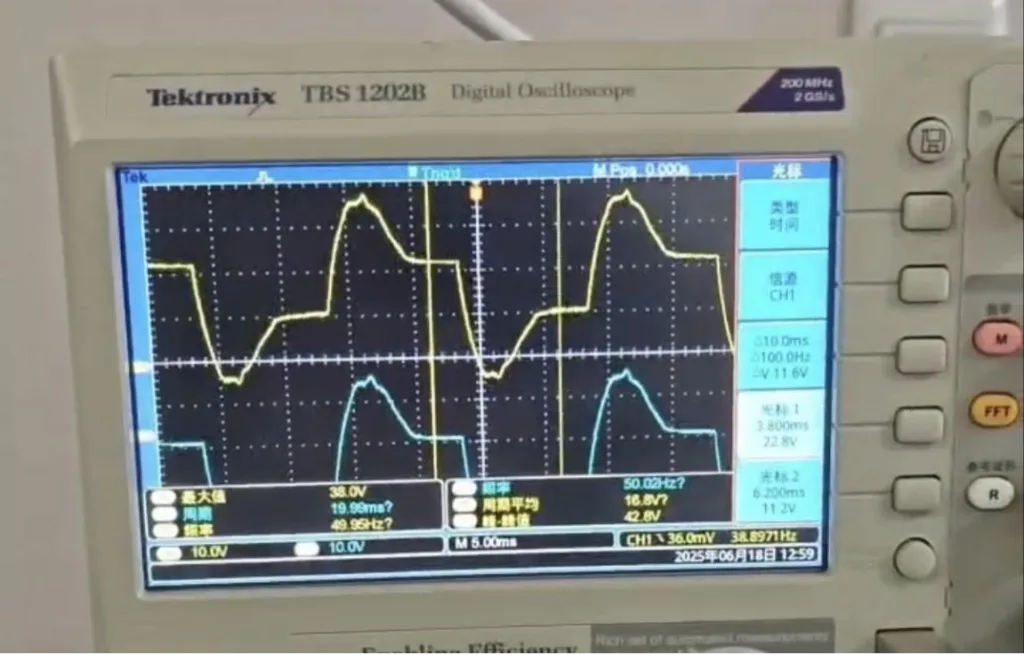

(1) Interferencia de V+ a tierra (sin conexión a tierra): 42,8 V pico a pico, interferencias de la red eléctrica a 50 Hz; ;
(2) Señal RS485 (con conexión a tierra): Interferencias eliminadas, estabilidad de la comunicación 100%. .
