Palabras clave: medidor de nivel ultrasónico, gestión de aguas residuales urbanas, monitoreo del nivel de líquidos, ciudad inteligente, prevención de desbordamientos de aguas residuales, medición sin contacto, IoT en las aguas residuales

Antecedentes: Retos de las redes de alcantarillado urbanas en proceso de envejecimiento

En el casco antiguo de una ciudad de segundo nivel, la red de alcantarillado subterránea —compleja y muy deteriorada— se enfrentaba a retos cada vez mayores debido al aumento del volumen de aguas residuales. Durante las temporadas de lluvias, los niveles de las alcantarillas subían rápidamente, lo que provocaba desbordamientos frecuentes que contaminaban el medio ambiente, alteraban la vida cotidiana y suponían un riesgo para la seguridad de peatones y vehículos. El departamento de gestión de la ciudad necesitaba urgentemente una solución fiable para en tiempo real control del nivel de líquido para prevenir de forma proactiva los incidentes de desbordamiento.

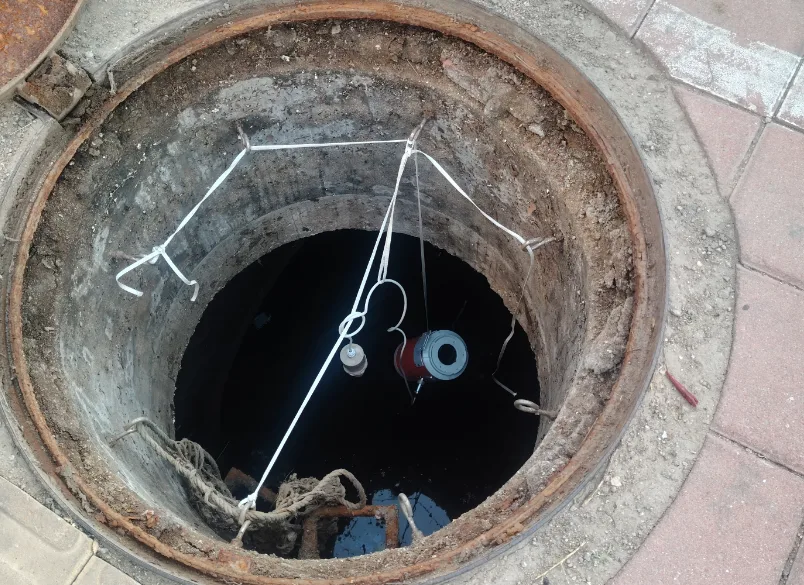

Medidor de nivel ultrasónico. Monitoreo del nivel de las alcantarillas

¿Por qué medidores de nivel ultrasónicos? Un análisis comparativo

Tras evaluar diversas tecnologías, se optó por los medidores de nivel ultrasónicos debido a sus ventajas únicas. A continuación se presenta una comparación con otros medidores de nivel habituales:

CaracterísticaMedidor de nivel ultrasónicoMedidores de nivel de contactoMedidor de nivel por radar
Método de mediciónSin contacto (sin contacto directo con las aguas residuales)Contacto (propenso a la corrosión/obstrucción)Sin contacto
Adaptabilidad ambientalResistente a la corrosión, a los residuos y a las fluctuaciones en el caudal de aguaRequiere mucho mantenimiento debido al contacto con las aguas residualesBueno, pero más caro
Complejidad de la instalaciónSencillo (montaje superior o lateral, sin necesidad de modificar las tuberías)Requiere calibración y limpieza frecuentesComplejidad moderada
Exactitud de los datosAlta (índice de error de ±0,21 TP3T a ±11 TP3T)Propenso a errores debido a la acumulación de residuosAlto, pero afectado por el vapor
Integración con el IoTSin interrupciones (compatible con transmisión GPRS/LoRa)Capacidades de integración limitadasCompatible, pero costoso

Ventajas principales:

  • Diseño sin contacto elimina los problemas de corrosión y obstrucción, lo que reduce el mantenimiento en un 75%.
  • Amplio rango de medición (0,2–30 metros) se adapta a pozos de diversas profundidades.
  • Capacidad antiinterferencias garantiza la estabilidad de los datos en aguas turbulentas y en caso de perturbaciones atmosféricas.
  • Fácil integración con los sistemas de automatización existentes para la supervisión remota.

Implementación: desde la instalación hasta la integración del sistema

1. Selección de puntos de monitoreo

Se seleccionaron 50 pozos de alcantarillado representativos, centrándose en:

  • Zonas propensas a las inundaciones
  • Zonas bajas
  • Zonas críticas cercanas a centros residenciales y comerciales

2. Proceso de instalación

  • Montaje superior:
    • Se perforaron orificios en las tapas de las bocas de inspección para alinear verticalmente el sensor con la superficie del líquido.
    • Fijé el medidor con soportes impermeables para evitar que se desplazara.
    • Conecté los cables de alimentación y las líneas de señal resistentes al agua a las estaciones de comunicación cercanas (módulos GPRS/LoRa).

3. Infraestructura de apoyo

  • Sistema de adquisición de datos:
    • Los registradores de datos locales recopilaban datos sobre el nivel de líquido en tiempo real y los transmitían al centro de monitoreo de la ciudad cada 5 minutos.
  • Sistema de alarma:
    • Alertas automáticas (SMS/correo electrónico) que se activan cuando los niveles superan los umbrales preestablecidos, con una tasa de precisión del 95,1 % en las advertencias.
  • Software de monitoreo:
    • Paneles de control en tiempo real y análisis de tendencias históricas a través de dispositivos de escritorio y móviles.

Resultados: Transformando la gestión de las aguas residuales

1. Monitoreo en tiempo real y alerta temprana

  • Supervisión continua las 24 horas del día, los 7 días de la semana con actualizaciones de datos cada 5 minutos.
  • 30 alertas preventivas exitosas de riesgos de desbordamiento en un año, incluido un caso en el que una alerta temprana de una hora de antelación durante una lluvia intensa permitió el despliegue oportuno de equipos de drenaje, lo que evitó un desbordamiento grave.

2. Operaciones de drenaje optimizadas

  • 25%: mejora de la eficiencia del drenaje mediante ajustes de las bombas basados en datos (por ejemplo, aumentando la capacidad de las bombas en las zonas situadas río arriba durante las lluvias).
  • Se redujeron los incidentes anuales de desbordamiento en un distrito problemático de más de 10 a menos de 2.

3. Ahorro de costos

  • Reducción de 751 TP3T en los costos anuales de mantenimiento: De 2.000 a 500 yenes por pozo, lo que supone un ahorro de 75.000 yenes al año para 50 pozos.
  • Reducción de las tareas de limpieza y las reparaciones innecesarias gracias a una programación del mantenimiento basada en datos.

Lecciones aprendidas y perspectivas de futuro

Puntos clave:

  1. Diseño específico para el lugar: Los estudios exhaustivos previos a la instalación garantizan una ubicación óptima de los sensores y la precisión de los datos.
  2. Equipos fiables: Dé prioridad a los medidores ultrasónicos de alta calidad que cuenten con sólidas funciones antiinterferencias.
  3. Toma de decisiones basada en datos: Integrar los datos sobre el nivel de líquidos con los modelos de drenaje urbano para una gestión proactiva.
  4. Mantenimiento continuo: Las calibraciones periódicas y las actualizaciones del sistema garantizan una fiabilidad a largo plazo.

Potencial futuro:
Como parte de ciudad inteligente Además, los medidores de nivel por ultrasonidos pueden integrarse con plataformas de IoT para realizar análisis predictivos, lo que reduce aún más los riesgos de desbordamiento y mejora la sostenibilidad urbana.

Conclusión:

Este estudio de caso muestra cómo los medidores de nivel ultrasónicos ofrecen una solución robusta y rentable para la medición del nivel de líquidos en las redes de alcantarillado urbano seguimiento, combinando la innovación técnica con las necesidades prácticas de la gestión urbana. Al permitir obtener información en tiempo real y dar respuestas proactivas, esta tecnología allana el camino hacia una infraestructura urbana más inteligente, segura y sostenible.

Si tiene alguna pregunta sobre soluciones de medidores de nivel ultrasónicos o sobre la gestión inteligente de aguas residuales, póngase en contacto con kacise hoy.
