1. Antecedentes del proyecto

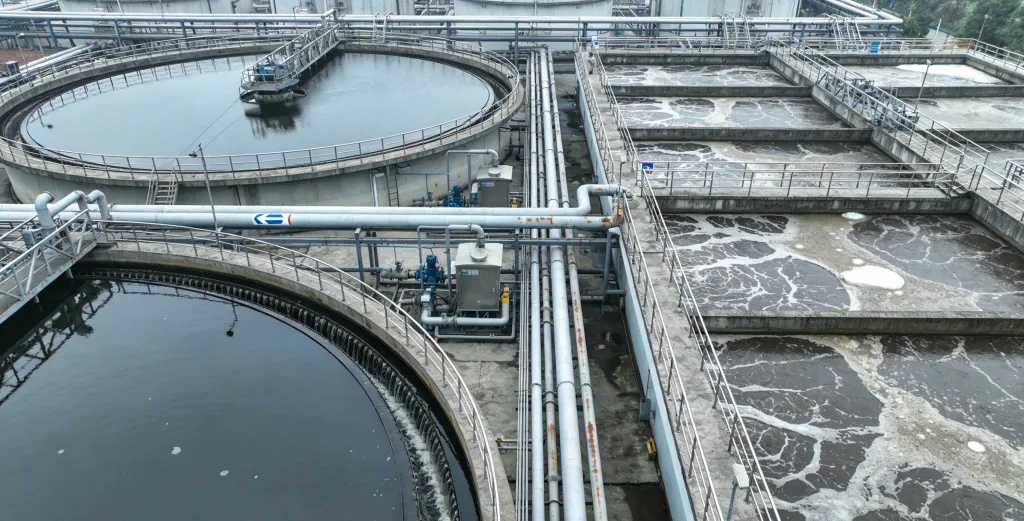

Una planta municipal de tratamiento de aguas residuales necesitaba un monitoreo continuo del nivel de sus tanques de proceso para facilitar la gestión diaria de las operaciones y el control de las bombas.
Los tanques supervisados eran estructuras abiertas que contenían agua turbia, y la instalación funcionaba en condiciones de alta humedad durante largos periodos de tiempo.
Para garantizar una medición de nivel estable y confiable sin contacto directo con el líquido, la planta eligió el Sensor de nivel ultrasónico KUM-A para esta solicitud.
2. Dificultades en la medición
Entre los principales retos de la aplicación se encontraban:
● Tanques abiertos con niveles de líquido variables
● Condiciones de agua turbia no aptas para sensores de contacto
● La elevada humedad ambiental afecta a la fiabilidad de los equipos
● Requisito de señales de nivel estables y continuas
● Instalación sencilla y bajo mantenimiento
El proyecto se centró en la fiabilidad operativa más que en funciones de medición complejas.
3. Solución
Para cumplir con estos requisitos, el Sensor de nivel ultrasónico integrado KUM-A se utilizó para la monitorización del nivel del tanque de aguas residuales.
Mediante la medición ultrasónica sin contacto, el sensor determina el nivel del líquido midiendo la distancia entre el sensor y la superficie del líquido, evitando así el contacto directo con las aguas residuales.
3.1 Configuración del equipo
La configuración del sistema incluía:
● Sensor de nivel ultrasónico integrado KUM-A
● Carcasa de grado industrial apta para entornos húmedos
● Montaje con soporte en el borde del tanque
● Salida de señal analógica conectada al sistema de control de la planta
Su estructura compacta facilitaba la instalación y simplificaba el mantenimiento.
3.2 Especificaciones técnicas clave
| Parámetro | Especificaciones |
| Rango de medición | Hasta 5 m |
| Precisión de medición | 0,5% – 1,0% |
| Ángulo muerto | 0,30 – 0,40 m |
| Temperatura ambiente | -20 ～ +60 ℃ |
| Clase de protección | IP66 |
3.3 Proceso de implementación
Configuración del equipo
El sensor KUM-A se montó en un soporte fijo situado en el borde del tanque de aguas residuales, con la superficie del sensor orientada verticalmente hacia la superficie del líquido.
Proceso de medición
El sensor supervisa continuamente el nivel de líquido y envía una señal analógica estable al sistema de control para que sirva de referencia operativa.
Operación y mantenimiento
Las inspecciones de rutina se realizan durante los controles periódicos de la instalación. No se requiere una limpieza frecuente ni un mantenimiento complejo.
4. Resultados del proyecto
Tras su puesta en marcha, el sensor de nivel ultrasónico KUM-A ha estado funcionando de manera ininterrumpida durante durante más de 6 meses en el tanque del proceso de tratamiento de aguas residuales, donde demuestra un rendimiento estable y confiable.
| Elemento de evaluación | Resultados reales |
|---|---|
| Estabilidad de la medición | Funcionamiento continuo las 24 horas con una fluctuación de nivel ≤ ±10 mm |
| Repetibilidad | Desviación de medición ≤ 1% en condiciones de cambios repetidos de nivel |
| Adaptabilidad ambiental | Funcionamiento estable en condiciones de alta humedad prolongada (>85 % de humedad relativa) |
| Estabilidad de la salida de señal | Salida de señal analógica fluida sin fluctuaciones perceptibles |
| Falsas alarmas | Sin falsas alarmas provocadas por la turbidez o por perturbaciones en la superficie |
| Frecuencia de mantenimiento | No es necesario desmontarlo; solo se requieren inspecciones de rutina |
| Instalación y puesta en marcha | Instalación en un solo punto completada en menos de 30 minutos |
| Fiabilidad operativa | Funcionamiento continuo y sin fallos que cumple con los requisitos del sitio |
Comentarios sobre el funcionamiento
Durante su funcionamiento a largo plazo, el sensor de nivel ultrasónico KUM-A mantuvo un rendimiento estable a pesar de los frecuentes cambios de nivel, las condiciones de turbidez del agua y la elevada humedad. Proporcionó datos de nivel fiables para el control de las bombas y la gestión del proceso.
5. Conclusión
La aplicación de la Sensor de nivel ultrasónico KUM-A ofreció una solución práctica y confiable para el monitoreo a nivel de las plantas de tratamiento de aguas residuales.
Su principio de medición sin contacto, su sencilla instalación y su rendimiento estable lo convierten en una solución ideal para tanques abiertos de aguas residuales y aplicaciones industriales similares de medición de nivel de agua.
Para obtener más detalles técnicos, diagramas de cableado o orientación sobre la selección de modelos, haga clic en aquí para obtener más información o ponerse en contacto con nuestro equipo técnico.
