Sensores ultrasónicos, radares y capacitivos todo nivel de medida, pero se adaptan a diferentes líquidos y entornos: ultrasónico es no contacto y adecuado para agua limpia (0,6–15 m, 0,5–1% F.S.), mangos de radar espuma, vapor y vacío (hasta ± 1 mm a 80 GHz), y capacitiva necesita una sonda mojada pero trabaja con medios conductivos y de alta presión. Esta guía compara los tres tipos en rango, precisión, zona ciega, resistencia a la espuma y aplicación, luego da un método de selección de tres pasos.
1. Requisitos y retos de la medición del nivel de líquidos
En diversos sectores, como el químico, el petrolero y el de procesamiento de alimentos, es fundamental contar con una medición precisa del nivel de líquidos. Por ejemplo, en las plantas químicas, conocer el nivel exacto de los líquidos en los tanques es esencial para garantizar unas proporciones de mezcla adecuadas y evitar desbordamientos o niveles insuficientes. En la industria petrolera, la medición precisa de los niveles de petróleo en los tanques de almacenamiento es necesaria para la gestión de inventarios y la seguridad.
Sin embargo, la medición del nivel de líquidos se enfrenta a varios retos. Los diferentes líquidos presentan propiedades variables, como la viscosidad, la densidad y la conductividad, que pueden afectar a la precisión de los métodos de medición. Además, las condiciones ambientales adversas, como las altas temperaturas, las sustancias corrosivas y las vibraciones, también pueden plantear dificultades. Por ejemplo, en un horno industrial de alta temperatura, es posible que los métodos de medición tradicionales no sean adecuados debido al calor extremo. Por otra parte, la presencia de espuma o sedimentos en los líquidos puede interferir en la precisión de la medición.
2. Sensor ultrasónico de nivel de líquido
2.1 Principio de funcionamiento y características
Sensores ultrasónicos de nivel de líquido trabajo emitiendo ondas ultrasónicas en una dirección específica. Cuando estas ondas encuentran la superficie del líquido, se reflejan al sensor. El sensor entonces mide el tiempo necesario para que las ondas viajen a la superficie líquida y a la espalda. Utilizando la velocidad conocida del sonido en el aire, que es de aproximadamente 340 metros por segundo o 0.034 centímetros por microsegundo, se puede calcular la distancia del sensor a la superficie líquida.
Estos sensores tienen varias características notables. Ofrecen una buena precisión con un haz estrecho (los modelos de radar KLD utilizan un haz de 8° para comparación), y el haz de sonido se mantiene estrecho sobre el rango de medición. Son directos para instalar y ofrecer lecturas estables a largo plazo. Las lecturas son estables, asegurando resultados consistentes con el tiempo. Además, son fáciles de usar y se pueden aplicar en una amplia gama de configuraciones. Por ejemplo, los sensores de nivel ultrasónico industrial (como la serie KUS) cubren 0,6–5 m en el KUS600 y 600–15000 mm en el KUS630, con precisión de 0,5–1% de escala completa y una resolución de 1 mm en el KUS600; la zona ciega es de 0,15–0,25 m en el KUS550 y hasta 0,6 m en el KUS630. También son menos afectados por la luz solar o los materiales negros. Sin embargo, materiales blandos como tela puede ser difícil de detectar.
2.2 Aplicación
Ultrasonido Los sensores de nivel de líquido se utilizan ampliamente en diversas aplicaciones. Una de sus principales ventajas es su capacidad para realizar mediciones de distancia sin contacto. Esto los hace ideales para situaciones en las que el contacto directo con el líquido puede resultar peligroso o poco práctico. Por ejemplo, en los tanques de almacenamiento de productos químicos, pueden medir el nivel de líquidos corrosivos sin entrar en contacto con ellos, lo que reduce el riesgo de daños en el sensor y garantiza la seguridad del operador.
También se utilizan habitualmente en procesos industriales en los que es fundamental contar con una medición precisa del nivel. En las plantas de procesamiento de alimentos, permiten supervisar el nivel de los líquidos en los tanques para garantizar una mezcla y un envasado adecuados. En la industria petrolera, se pueden emplear para medir el nivel de petróleo en los tanques de almacenamiento con fines de gestión de inventario. Además, pueden integrarse en diversos tipos de equipos, como bombas y válvulas, para proporcionar información sobre el nivel en tiempo real y controlar el flujo de líquidos.
3. Sensor de nivel por radar
3.1 Análisis de las ventajas
Sensores de nivel de líquido por radar ofrecen varias ventajas distintas en la medición del nivel líquido. Una de las ventajas clave es su precisión extremadamente alta. Pueden proporcionar mediciones de ±1 mm en los modelos 80 GHz como el KLD803 (el KLD801 se especifica en ±2 mm), haciéndolos ideales para aplicaciones donde el control de nivel preciso es crítico. Por ejemplo, en la industria farmacéutica, donde la dosis exacta de líquidos es esencial para producir medicamentos de calidad, los sensores de radar pueden garantizar mediciones precisas.
Otra ventaja es su resistencia a los factores ambientales. A diferencia de otros métodos de medición, los sensores de radar no se ven afectados por los cambios de temperatura, presión o humedad. Pueden funcionar de manera confiable en entornos hostiles, como procesos industriales a altas temperaturas o áreas con sustancias corrosivas. Esto los hace adecuados para una amplia gama de industrias, entre ellas la química, la petroquímica y la de generación de energía.
Además, los sensores de radar tienen un amplio alcance de detección. Pueden medir los niveles de líquido desde una distancia de varios metros hasta decenas de metros, dependiendo del modelo específico. Esto permite la supervisión y el control a distancia, lo que reduce la necesidad de que el personal acceda a zonas potencialmente peligrosas.
3.2 Ámbitos de aplicación
Los sensores de nivel de líquido por radar tienen numerosas aplicaciones en diversos sectores. En la industria química, se utilizan para medir el nivel de sustancias químicas peligrosas en grandes tanques de almacenamiento. Su capacidad para soportar entornos corrosivos y proporcionar mediciones precisas los convierte en la opción preferida para este sector.
En la industria del petróleo y el gas, se utilizan sensores de radar para supervisar el nivel de petróleo crudo y productos refinados en los tanques de almacenamiento. Estos sensores pueden medir con precisión los niveles incluso en presencia de vapores y espuma, lo que garantiza una gestión fiable de las existencias.
En el sector de la generación de energía, los sensores de radar se utilizan para medir el nivel de agua en calderas y torres de refrigeración. Su alta precisión y su resistencia a los factores ambientales garantizan el funcionamiento eficiente de las centrales eléctricas.
Además, los sensores de radar también se utilizan en las plantas de tratamiento de agua, la industria alimentaria y de bebidas, y muchos otros sectores donde la medición precisa del nivel líquido es esencial para el control de procesos y la seguridad.
4. Sensor de nivel capacitivo
4.1 Principios y ventajas
Sensores de nivel capacitivos funcionan basándose en la detección de la diferencia de carga eléctrica entre el agua y el aire. Cuando se forma un condensador con el líquido como uno de los materiales dieléctricos, la capacitancia varía en función del nivel del líquido. A medida que cambia el nivel del líquido, el valor de la capacitancia varía en consecuencia, lo que permite medirlo y utilizarlo para determinar el nivel del líquido.
Estos sensores ofrecen varias ventajas. En primer lugar, tienen una gran precisión. La capacidad de medir con exactitud el cambio de capacitancia permite determinar con precisión el nivel del líquido. En segundo lugar, son fáciles de instalar. Se pueden integrar en diversos sistemas sin procedimientos complejos. En tercer lugar, no se ven afectados por las propiedades del líquido, como la viscosidad, la densidad o la conductividad. Esto los hace adecuados para una amplia gama de líquidos. Además, la sensibilidad de los sensores de nivel capacitivos se puede ajustar según requisitos específicos, lo que brinda flexibilidad en diferentes aplicaciones.

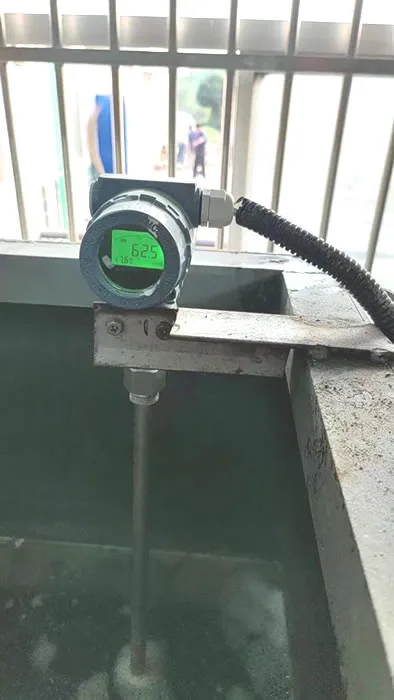

4.2 Aplicación práctica
Los sensores de nivel capacitivo se utilizan cuando una sonda mojada es aceptable, y el medio es conductivo o bajo presión. En camiones petroleros, una sonda de clase KSLV605 mide el nivel de combustible directamente en el tanque; en vasos de dosificación química y reacción, el mismo principio cubre los medios a presión de hasta 32 MPa y temperaturas de sonda de hasta 250 °C; en líneas sanitarias de alimentos y bebidas, versiones higiénicas monitorean el nivel de producto en tanques de proceso.
En los calentadores de agua, los sensores de nivel capacitivos ayudan a mantener el nivel óptimo de agua para un calentamiento eficiente. Al medir con precisión el nivel de agua, el calentador puede funcionar de manera más eficiente y segura, evitando desbordamientos o daños causados por niveles bajos de agua.
En las cafeteras, los sensores de nivel capacitivos desempeñan un papel fundamental a la hora de garantizar que se utilice la cantidad correcta de agua para la preparación. Esto contribuye a obtener un café de calidad constante y a evitar el desperdicio de agua y posos de café.
Además de estas aplicaciones, los sensores de nivel capacitivos también se utilizan en muchos otros dispositivos domésticos e industriales en los que se requiere una medición precisa del nivel de líquido. Por ejemplo, en procesos industriales en los que el control preciso de los niveles de líquido es esencial para el control de calidad y la seguridad, los sensores de nivel capacitivos ofrecen una solución confiable.
Comparación rápida: Ultrasonic vs Radar vs Capacitive
| Característica | Ultrasónico ( Serie KUS) | Radar 80 GHz ( Serie KLD) | Capacitivo ( Serie KSLV) |
|---|---|---|---|
| Principio de medición | Tiempo de vuelo de sonido | FMCW electromagnético | Variación de la capacitancia |
| Rango de medición típico | 0,6–15 m (KUS600 0,6–5 m, KUS630 0,6–15 m) | 0.1–120 m (KLD801/803) | 100-3000 mm (KSLV605) |
| Precisión típica | 0,5–1% F.S. (1 mm de resolución en KUS600) | ±1 mm (KLD803), ±2 mm (KLD801) | ≤0,1% FS/año estabilidad a largo plazo |
| Zona ciego / distancia mínima | 0,15–0,25 m (KUS550), hasta 0,6 m (KUS630) | 0,1 m | Probe longitud dependiente |
| Foam/vapour | Pobre: el pulso se absorbe o se dispersa | Bien - inmune al vapor; sólo atenua la espuma muy densa | Buena (sonda teñida) |
| Servicio de vacío | No, la ruta del sonido necesita un medio de gas | Sí | Sí |
| Medios de comunicación conductivos | OK (sin contacto) | OK (media de bajo ε puede ser difícil) | Excelente |
| Aplicación óptima | Agua limpia, canales abiertos, embalses | Servicio químico, petroquímico y de vapor/vacuo | Camiones de tanque de aceite, líquidos conductivos, alta presión |
Use este camino de decisión de tres pasos en lugar de una comparación de características por puntos:
| Paso | Pregunta de respuesta | Entonces elija |
|---|---|---|
| 1. Medios de comunicación y medio ambiente | ¿La superficie es espumante, vaporosa o en vacío? ¿Es el líquido conductivo, corrosivo o higiénico? | Foam/vapour/vacuum → radar (KLD series). Conductivo o de alta presión, sonda aceptable → capacitivo (KSLV series). Limpio, superficie todavía → ultrasónico (KUS series) |
| 2. Rango y precisión | ¿Cuán profundo es el tanque, y qué precisión necesita el proceso? | Bajo 0,6 m → capacitivo o radar (ver la zona ciega). 0.6–15 m en agua limpia → ultrasónico KUS600/KUS630. 0.1–120 m o ±1 mm → radar KLD801/KLD803 |
| 3. Instalación y señal | ¿Puedes montar desde la parte superior, y cómo llegará la lectura al sistema de control? | No contacto de montaje superior (ultrasónico o radar) evita partes mojadas; necesita capacitiva una sonda y referencia de pared de tanque. Los tres ofrecen 4-20 mA y salida RS485 Modbus |
5. Comparación exhaustiva y conclusiones
5.1 Tabla comparativa
| Tipo | Principio de funcionamiento | Ventajas | Desventajas | Casos de uso típicos |
| Ultrasonido | Reflexión de ondas ultrasónicas | 1. Ángulo de medición reducido y alta precisión 2. Lecturas estables y buena repetibilidad 3. Fácil de usar y con un amplio rango de detección 4. Menos sensible a la luz solar y a los materiales negros 5. Es posible realizar mediciones sin contacto | 1. Respetuoso con el medio ambiente 2. Rango de medición limitado | Plantas de tratamiento de agua potable, industria de alimentos y bebidas |
| Radar | Eco de pulso electromagnético | 1. Precisión extremadamente alta, de hasta ±1 mm 2. No se ve afectado por factores ambientales 3. Gran alcance de detección 4. Posibilidad de supervisión y control remotos | 1. Mayor esfuerzo de instalación (flange, aiming) 2. Configuración necesaria para los medios de bajo ε | Industria petroquímica, equipos de torre alta |
| Capacitivo | Variación de la capacitancia | 1. Alta precisión 2. Fácil de instalar 3. No se ve afectado por las propiedades de los líquidos 4. Sensibilidad ajustable | 1. Sensible a las propiedades de los líquidos 2. Rango de medición corto | Calderas para reacciones químicas, petroleros |
5.2 La mejor opción para cada situación
1. Los sensores de nivel ultrasónico pueden ser una buena opción cuando el costo es sensible, el entorno de medición es relativamente suave, y los requisitos de precisión no son particularmente altos. Por ejemplo, algunas pequeñas plantas de procesamiento de alimentos necesitan vigilar el volumen de almacenamiento de materias primas líquidas. Los sensores de nivel ultrasónico pueden satisfacer las necesidades básicas de medición. Al mismo tiempo, son fáciles de instalar y utilizar, con un montaje más simple que un radar flaneado.
2. Para escenarios que requieren mediciones de alta precisión y entornos duros, como grandes depósitos de almacenamiento en las industrias química, petrolera y otras industrias, los sensores de nivel de radar son más adecuados. Pueden trabajar de manera estable en entornos de alta temperatura, alta presión y corrosivo, y proporcionar una precisión de medición extremadamente alta para asegurar la exactitud de la gestión del inventario.
3. Los sensores de nivel capacitivo funcionan bien cuando es necesaria la instalación fácil, no se ven afectados por las propiedades del líquido, y tienen ciertos requisitos para la precisión. Por ejemplo, en algunos electrodomésticos y pequeños equipos industriales, los sensores de nivel capacitivo pueden medir con precisión los niveles líquidos y son fáciles de integrar en el sistema.
En resumen, las tres tecnologías no compiten por el mismo deber: las victorias ultrasónicas en la medición de agua limpia sin contacto, el radar gana donde dominan la espuma, el vapor, el vacío o la larga gama, y las ganancias capacitivas con medios conductivos o de alta presión. Elija por medios de comunicación, medio ambiente y precisión necesaria — no por un solo número. Para una comparación de ingeniería independiente de las dos tecnologías de no contacto, véase Endress+Hauser discípulo#8217;s radar level measurement overview, y para el rango ultrasónico completo, vea nuestra sensores de nivel ultrasónicos.
¿Necesitas una recomendación para tu tanque? Compara el sensores de nivel ultrasónicos, el 80 metros de nivel de radar GHz y el transmisores de nivel capacitivo, o tamaño una sonda capacitiva con nuestra Calculadora de Selección de Nivel de Capacidad.
Preguntas frecuentes
Q: Ultrasónico o radar para tanques químicos?
A: Radar —especialmente 80 GHz— es la opción más segura para tanques químicos con espuma, vapor, alta temperatura o vacío, porque la señal electromagnética no depende de una vía aérea. Ultrasónico necesita un medio de gas estable y una superficie libre de espuma.
P: ¿Pueden los sensores de nivel de radar medir la espuma?
A: Sí. Radar utiliza ondas electromagnéticas y es mucho más resistente a la espuma que la ultrasónica; sólo la espuma muy gruesa y densa puede atenuar la señal. En esos casos, un radar de onda guía (serie KLD70x) es el siguiente paso.
P: ¿Es un sensor capacitivo bueno para líquidos conductivos?
A: Sí. Los sensores de nivel cautivo son especialmente eficaces para líquidos conductivos y también pueden trabajar con medios no conductivos dependiendo del diseño de sonda. Necesitan una sonda mojada, así que compruebe la compatibilidad de material primero.
P: ¿Qué sensor de nivel funciona en vacío o alta presión?
A: Sensores de radar y capacitivos. La serie capacitiva KSLV cubre las presiones de proceso de −0.1 a 32 MPa, mientras que la medición ultrasónica necesita un espacio de gas a presión estable.
P: ¿Cuándo es ultrasónica la mejor opción sobre el radar?
A: Para agua limpia y continua en canales abiertos, sumideros, tanques y embalses de hasta 15 m, donde sensores ultrasónicos sin contacto como el KUS630 dan una precisión de 0,5–1% F.S. en una instalación más simple que un radar flaneado.
