Capteur de niveau de radar KLD803 pour la mesure de la vapeur et de la mousse
Introduction
Le capteur de niveau radar KLD803, un instrument radar ultra-haute fréquence fonctionnant à 80 GHz, offre une mesure sans contact pour les milieux liquides et solides. Il est capable de mesurer avec précision un large éventail de substances liquides, même sous haute pression et des températures extrêmes, comme les solvants, les substances corrosives et les fluides hygiéniques. De plus, il mesure de façon fiable les solides légers et lourds, non affectés par la poussière, le bruit, l'adhérence ou la condensation, assurant des lectures stables et précises dans des environnements difficiles.
Le capteur de niveau radar 80G utilise la technologie des ondes continues modulées en fréquence (FMCW) pour transmettre un signal radar haute fréquence qui module en permanence la fréquence à travers son antenne. Le signal est réfléchi hors du milieu et reçu par l'antenne comme écho, le déplacement de fréquence étant proportionnel à la distance. Ce déplacement est ensuite converti en mesure de niveau pour le matériau.
Fonctionnalité
- Mesure sans contact Cette technologie permet de s'assurer que la mesure n'est pas affectée par les variations des propriétés ou des conditions du procédé, y compris la température, la pression ou les niveaux de poussière. En outre, il simplifie la configuration en éliminant la nécessité de remplir ou vider les conteneurs, ce qui accélère le démarrage de l'instrument et réduit les besoins de maintenance.
- Large plage de mesure avec zone aveugle minimale Le capteur couvre une plage de mesure allant de 0,1 à 120 mètres, répondant ainsi à la plupart des exigences de mesure sur le terrain.
- Antenne compacte avec angle de faisceau étroit et forte focalisation La petite taille de l'antenne et l'angle de faisceau étroit facilitent l'installation, tandis que sa forte concentration assure d'excellentes performances même dans des environnements difficiles, tels que les réservoirs avec agitateurs, les bobines de chauffage ou les chicanes, ainsi que dans la tuyauterie droite.
- Haute précision Le capteur offre une précision impressionnante de ±1 mm, ce qui garantit des mesures précises pour les applications dans des conditions de terrain non de mesure.
- Longueur d'onde du signal court Avec une courte longueur d'onde de signal, ce capteur excelle à mesurer les niveaux de poudres fines, de particules et de matériaux similaires.

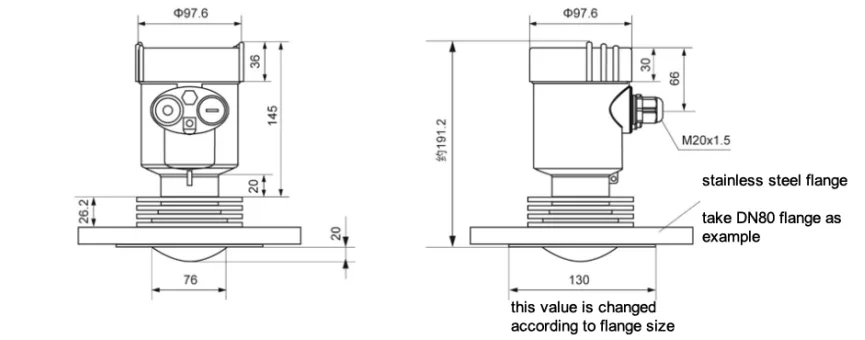

Dimensions du produit Unité en mm :
Ressource
| Article | Caractéristiques techniques |
|---|---|
| Moyen | solide liquide corrosif, vapeur, mousse |
| Plage de mesure | 10/20/30/60/100m |
| Raccordement au process | bride ≥ DN50 |
| Température de traitement | -40°130°C |
| Pression de service | -0.1.2.5MPa |
| Dimensions de l'antenne | Antenne de 34 mm (selon la taille de la bride) |
| Matériau de l'antenne | PTFE |
| Précision | ±1 mm |
| Indice de protection | IP67 |
| Fréquence centrale | 80 GHz |
| Angle de lancement | 8° |
| Alimentation électrique | à deux fils /DC24V 4 fils /DC12~24V 4 fils /AC220V |
| Boîtier | aluminium/plastique/acier inoxydable |
| Sortie du signal | à deux fils: 4...20mA/HART 4 fils: 4...20mA/ RS485 Modbus |
