Capteur à ultrasons de la série KUS600 | Capteur de niveau et de distance à ultrasons
Capteur à ultrasons

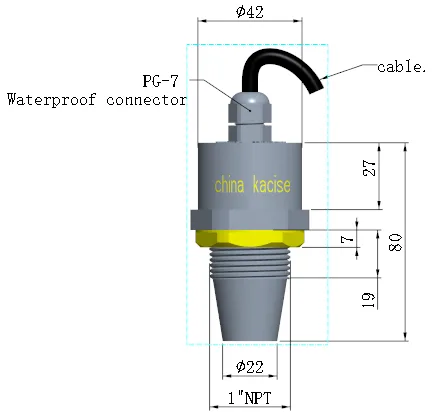

L'unité indiquée sur le schéma est le mm.
Définition de l'interface électronique et des signaux
| Fils couleur | Épingle | DInscription | Remarque |
| Rouge | 1 | Alimentation électrique | 3.3V-24V |
| Noir | 2 | GND | |
| Jaune | 3 | Sortie analogique | La version à faible puissance n'a pas de sortie analogique |
| Bleu | 4 | RS485A+ | |
| Vert | 5 | RS485B- |
Informations de commande
| KUS | Taille du corps | Résultat | Gamme maximale | Description | |
| 600 | |||||
| Personnalisé | Personnalisé | ||||
| 4-20 mA | Sortie en mode 4-20mA avec protocole RS485 MODBUS | ||||
| 0-3.3V | La gamme d'alimentation est de 3,3 au moins | ||||
| 0-5.0V | La gamme d'alimentation électrique est 5,0 au moins | ||||
| RS485 | Mode d'économie d'énergie avec protocole RS485 MODBUS | ||||
| XX m | XX m est la plage maximale peut être détectée, la longueur par défaut est 1 mètre | ||||
| KUS | 600 | RS485 | 3 m | ||
Annexe: Influence de l'effet des lobes secondaires sur l'installation d'un capteur à ultrasons
| Paramètre | Caractéristiques techniques |
|---|---|
| Modèle | KUS600 |
| Gamme | 0,6m-5m, produit de faible puissance prend en charge l'entrée de grande tension, cette gamme est pour alimentation 3.3V (6m de gamme personnalisable) |
| Zone inutilisable | 0 ...0,6 m |
| Fourniture de Powe | 3.3V-24V |
| Consommation électrique | moins de 0,3mA en cas de sommeil, moins de 20mA en cas d'émission, moins de 5mA que lors de la mesure |
| Signal de sortie | 0-5V/4-20mA/NPN/PNP/RS485 |
| Raccordement électrique | Câble 5 cœurs (analogique), câble 6 cœurs (interrupteur) |
| Résolution de ring | 1 mm |
| Précision des mesures | 0,5%-1 %F.S. |
| Temps. Rémunération | Oui |
| Température de fonctionnement | -25...70°C(233...358K) |
| Température de stockage | -40...85°C(233...358K) |
| Indice de protection | IP66 |
| Matériau du boîtier | PVDF |
