1. Contesto del progetto
Un impianto di trattamento delle acque reflue necessitava di un monitoraggio continuo della portata di scarico in un canale aperto in calcestruzzo, ai fini della gestione operativa e della rendicontazione.
Il canale funziona in condizioni di portata non costante, con livelli d'acqua variabili, il che rende inadatti i misuratori di portata convenzionali.
Per soddisfare i requisiti di durata, stabilità e funzionamento a lungo termine, il Misuratore di portata Doppler a ultrasuoni serie KDF1500 è stato selezionato per questo progetto.
2. Sfide legate alla misurazione
Tra le principali sfide affrontate in loco figuravano:
- Canale aperto, condizioni di portata non piena
- Fluttuazioni significative del livello dell'acqua e della portata
- Presenza di solidi in sospensione nell'acqua
- Ampio intervallo di portata
- Spazio di installazione limitato nelle strutture in calcestruzzo
3. Soluzione
Il progetto ha realizzato il Misuratore di portata Doppler a ultrasuoni serie KDF1500, configurato in base alle condizioni del sito.
3.1 Configurazione del sistema
- Unità principale a parete serie KDF1500
- Sensore Doppler a ultrasuoni montato tramite staffa in acciaio inossidabile
- Display locale per l'indicazione della portata in loco
- Segnale di uscita singolo integrato nel sistema di monitoraggio dell'impianto
- Struttura di montaggio robusta per garantire stabilità a lungo termine
3.2 Metodo di installazione

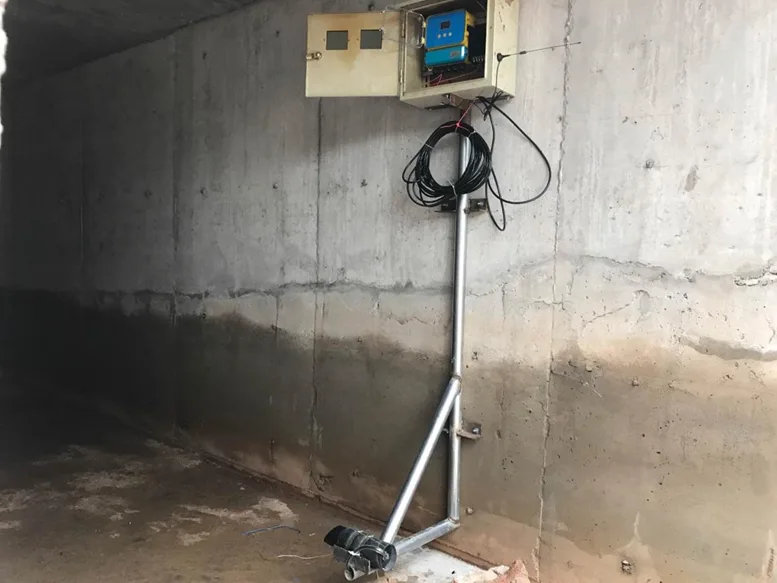

L'unità principale è stata montata a parete sopra il canale, mentre il sensore è stato installato nell'area di flusso utilizzando una struttura di supporto metallica.
Questa configurazione ha garantito misurazioni stabili in presenza di livelli d'acqua variabili senza modificare la struttura originale del canale.
3.3 Misurazione
Il sistema misura continuamente la velocità del flusso e calcola la portata nel canale a cielo aperto.
I dati in tempo reale vengono visualizzati localmente e trasmessi al sistema di controllo dell'impianto a fini di monitoraggio e analisi.
4. Andamento del progetto
| Articolo | Risultati effettivi |
| Stabilità operativa | Continuità delle misurazioni > 99%, nessun periodo di inattività prolungato registrato |
| Adattabilità alle variazioni del livello dell'acqua | Errore di misurazione ≤ ±3% nell'intervallo di livello dell'acqua compreso tra 0,2 e 2,5 m |
| Affidabilità dell'installazione | Sensori fissati saldamente, nessun spostamento durante le stagioni piovose o ventose |
| Impegno nella manutenzione | Manutenzione mensile: circa 0,5–1 ora per unità |
| Frequenza delle ispezioni manuali | Da ispezioni quotidiane a 1–2 volte alla settimana |
5. Conclusione
The Misuratore di portata Doppler a ultrasuoni serie KDF1500 offre una soluzione affidabile per il monitoraggio di canali a cielo aperto e di portate elevate.
Grazie al suo design robusto e alla flessibilità di installazione, è adatto agli impianti di trattamento delle acque reflue, al monitoraggio delle portate ecologiche e ad ambienti industriali simili.
