KDF1100 Misuratore di portata Doppler a ultrasuoni a parete
1.Introduzione
Il misuratore di portata Doppler a ultrasuoni è un dispositivo che acquisisce la velocità di flusso, il livello dell’acqua e la temperatura tramite RS485 e immette vari parametri del canale in base alla situazione effettiva in loco. L’area di flusso dell’acqua S (㎡) viene calcolata utilizzando i parametri del canale e il livello dell'acqua H (m) rilevato; la portata istantanea (Q = V * S) viene calcolata moltiplicando l'area di deflusso per la velocità di flusso V (m/s), mentre la portata cumulativa viene calcolata moltiplicando la portata istantanea per il tempo cumulativo.
Da ciò possiamo dedurre che: Q = V * S
Portata istantanea * differenza di tempo = portata cumulativa
2. Dimensioni

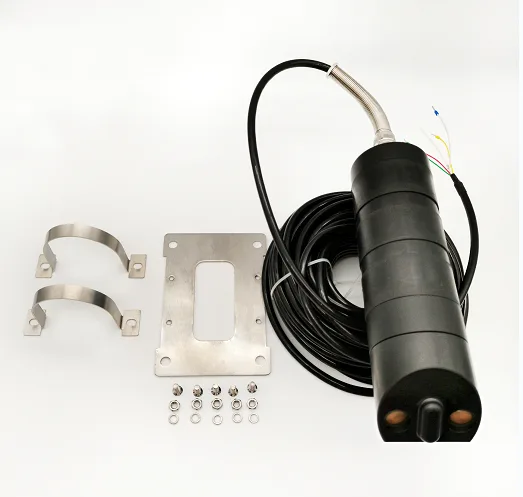

2.1 Immagine del prodotto

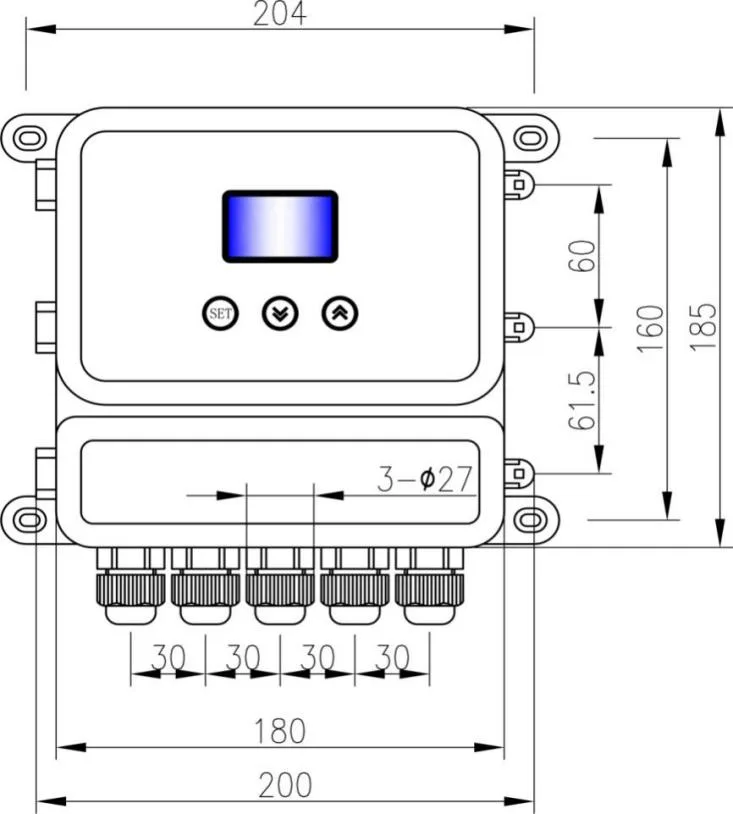

2.2 Dimensioni della struttura
Le dimensioni, esclusi gli accessori di montaggio, sono: larghezza × altezza × spessore = 200 × 215 × 90 m.
| Parametro | Specifiche tecniche |
|---|---|
| Alimentazione elettrica | Intervallo di alimentazione: 10,8 V CC ~ 26,4 V CC; Consumo energetico RS485 a 12 V: 62,5 mA ± 1 mA (circa 0,75 W) Consumo energetico RS485 a 24 V: 35,5 mA ± 1 mA (circa 0,85 W) RS485+4~20 mA, alimentazione a 12 V, consumo energetico: 65 mA ± 1 mA (circa 0,78 W) RS485+4~20 mA, 24 V, consumo energetico: 38 mA ± 1 mA (circa 0,91 W) |
| Caratteristiche di uscita | Protocollo standard RS485/ModBus; 4~20 mA (non incluso di serie) Display LCD con retroilluminazione: 128×64 |
| Prestazioni di misurazione | Intervallo di portata: da 1 L/s a 99.999,99 m³/h; Intervallo di profondità dell'acqua: 0,02~3 m, 0,02~10 m (si prega di verificare la profondità massima dell'acqua prima di effettuare l'ordine); Interfaccia di visualizzazione 1: livello dell'acqua, portata istantanea, portata cumulativa; Interfaccia di visualizzazione 2: livello dell'acqua, portata, area della sezione trasversale, temperatura; Risoluzione di portata: 0,0001 L/s. |
| Proprietà fisiche | Materiale del guscio diviso: ABS+PC, materiale del sensore: POM; Grado di protezione del sensore: IP68; Grado di protezione del trasmettitore: IP65; Cavo tra i sensori: cavo schermato a 4 conduttori con condotto d'aria, lunghezza predefinita di fabbrica 10 metri, diametro del cavo 8 mm (altre lunghezze del cavo devono essere personalizzate). |
| Ambiente di lavoro | Temperatura di esercizio: da -5 a 60 ℃ (in assenza di congelamento); Temperatura di conservazione: da -25 a 80 ℃; |
