Sensore di ossigeno disciolto (DO) a fluorescenza autopulente KWS-601
Introduzione
Il sensore di ossigeno disciolto (DO) autopulente KWS-601, basato sulla tecnologia a fluorescenza, impiega una tecnologia di nuova generazione basata sul tempo di vita della fluorescenza e utilizza materiali fluorescenti proprietari ad alte prestazioni. Non consuma ossigeno, non presenta limitazioni di portata, non richiede elettroliti, non necessita di manutenzione né di calibrazione ed è immune alle interferenze dell’idrogeno solforato, garantendo eccellente precisione e stabilità. Integra un sensore di temperatura ad alta precisione con compensazione automatica della temperatura. Il sensore è dotato di una spazzola autopulente che impedisce l’adesione microbica, prolungando gli intervalli di manutenzione e garantendo un’affidabilità eccezionale per l’impiego a lungo termine in ambienti di monitoraggio idrico particolarmente impegnativi.
Caratteristica
- Sensore digitale, uscita RS485, protocollo MODBUS
- Privo di elettroliti, elevata resistenza alle interferenze, non richiede calibrazioni frequenti
- Non consuma ossigeno, nessuna limitazione della portata
- Sensore di temperatura integrato ad alta precisione, compensazione automatica della temperatura
- Dotato di una spazzola autopulente per impedire l'adesione di microrganismi e prolungare gli intervalli di manutenzione
- Parametri di calibrazione integrati, calibrato in fabbrica, pronto per l'installazione e l'uso immediati
- Custodia in acciaio inossidabile 316L (personalizzabile in lega di titanio)
- Profondità massima dell'acqua: 30 metri, tempo di risposta: 20 secondi

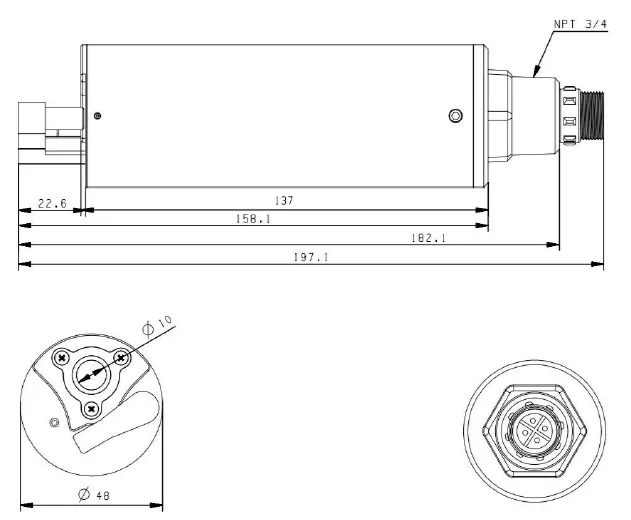

Dimensione
Sistema di spazzole autopulenti
Il modello KWS-601 è dotato di una spazzola autopulente monoblocco che impedisce l’adesione di microrganismi e la formazione di bioincrostazioni sulla finestra del sensore. La spazzola ruota periodicamente per raschiare e pulire la superficie di rilevamento, prolungando notevolmente gli intervalli di manutenzione. Il funzionamento della spazzola può essere configurato tramite i registri MODBUS, comprese le impostazioni di avvio automatico all’accensione e dell’intervallo di ripetizione (impostazione predefinita: 30 minuti). La testina della spazzola deve essere ispezionata ogni 3–6 mesi e sostituita in caso di usura.
Installazione
Il sensore deve essere installato in posizione verticale con la finestra di misurazione rivolta verso il basso, ad almeno 30 cm al di sotto del livello massimo previsto dell'acqua. Evitare di sospendere il sensore tramite il cavo; utilizzare un manicotto protettivo per garantire la tenuta all'acqua. In ambienti con portate elevate, si raccomanda l'uso di staffe di fissaggio aggiuntive.
Non danneggiare l'anello di tenuta del connettore M16. Prima di accendere l'apparecchio, assicurarsi che la tensione di alimentazione (9–24 V CC, ≥1 A) e la sequenza di cablaggio siano corrette.
Manutenzione
| Attività di manutenzione | Frequenza consigliata |
| Pulizia della superficie del sensore | Ogni 2 mesi (con maggiore frequenza in ambienti soggetti a forte incrostazione) |
| Ispezione visiva (alloggiamento, cavo, tappo) | Ogni 30 giorni |
| Sostituzione della lampadina fluorescente | Una volta all'anno |
| Calibrazione dei sensori | Ogni 30 giorni (uso frequente) / prima di ogni utilizzo (uso occasionale) |
| Sostituzione della spazzola autopulente | Ogni 3–6 mesi (a seconda delle condizioni) |
| Parametro | Specifiche tecniche |
|---|---|
| Principio di misurazione | Metodo a fluorescenza |
| Gamma | 0-50 mg/L oppure 0-500% di saturazione |
| Precisione | 0-20 mg/L: ±1% o ±0,2 mg/L |
| >20 mg/L: ±5% oppure ±0,6 mg/L | |
| Materiale dell'involucro | 316L (lega di titanio personalizzabile) |
| Profondità massima dell'acqua | 30 metri |
| Tempo di risposta | i vent'anni |
| Intervallo di temperatura | 0-50 ℃ |
| Interfaccia del sensore | RS-485, protocollo MODBUS |
| Consumo energetico | 0,1 W (senza rotazione delle spazzole) 0,8 W (con rotazione delle spazzole) Alimentazione: 9-24 V CC, ≥1 A |
| Assemblaggio | Filettatura NPT 3/4, montaggio ad immersione |
| Dimensioni del sensore | Φ48 mm × 197,1 mm |
| Lunghezza del cavo della sonda | 10 metri (impostazione predefinita), personalizzabile |
| Taratura | Calibrazione a uno o due punti |
| Durata della lampadina fluorescente | Garanzia di utilizzo di un anno (in condizioni di utilizzo normale) |
| Sistema autopulente | Spazzola autopulente monopezzo |
