KDM-100 online pH-meter – IP57
1. Inleiding
Dit product is een intelligente waterkwaliteitsmeter van de nieuwe generatie, die volledig door ons bedrijf is ontwikkeld. Het beschikt over een bedieningsmenu in het Chinees, een hoge stabiliteit, een uitstekende herhaalbaarheid en talrijke functies, en kan de pH-waarde en temperatuur in oplossingen nauwkeurig meten. Het wordt op grote schaal gebruikt voor de online meting van pH-waarden in oplossingen op gebieden zoals milieubescherming, afvalwaterzuivering, thermische energieopwekking, aquacultuur, voedselverwerking, drukkerijen, metallurgie, farmacie, fermentatie, de chemische industrie en leidingwater.
2.Kenmerken
- Waterdicht, stofdicht, vochtbestendig (IP57), hoogwaardige uitstraling.
- Hoge precisie, hoge stabiliteit en uitstekende storingsbestendigheid.
- LCD-scherm met groot formaat, ondersteuning voor het Chinese menu (tussen beide talen schakelen). Gelijktijdige weergave van meerdere parameters.
- Functie voor automatische temperatuurcompensatie, handmatige instelling van de pH-waarde en de temperatuur.
- Communicatiefunctie: RS-485-communicatie-interface met foto-elektrische isolatie (optioneel), omzetbaar naar RS-232. De bij de pH-waarde horende 4-20 mA-stroomuitgang kan willekeurig worden ingesteld en kan zowel positieve als negatieve 4-20 mA-waarden aansturen. Het wordt veel gebruikt bij het automatisch toevoegen van reagentia. Daarnaast ondersteunt het de koppeling met het IoT-systeem van het bedrijf en kan het IoT-systeem voor de klant op maat worden aangepast.
- Optioneel in combinatie met de online acquisitiesoftware van het bedrijf voor gegevensverzameling en -verwerking.
- Notitieboek: Er kunnen 50 PH-meetwaarden worden opgeslagen; gebruikers kunnen naar behoefte meetgegevens vastleggen.
- Automatische herkenning van standaardoplossing en mogelijkheid tot het terugzetten naar de fabrieksinstellingen.
- Watchdog-functie: zorgt ervoor dat de meter niet vastloopt.
- Bij uitschakeling blijft de werking meer dan 10 jaar behouden.

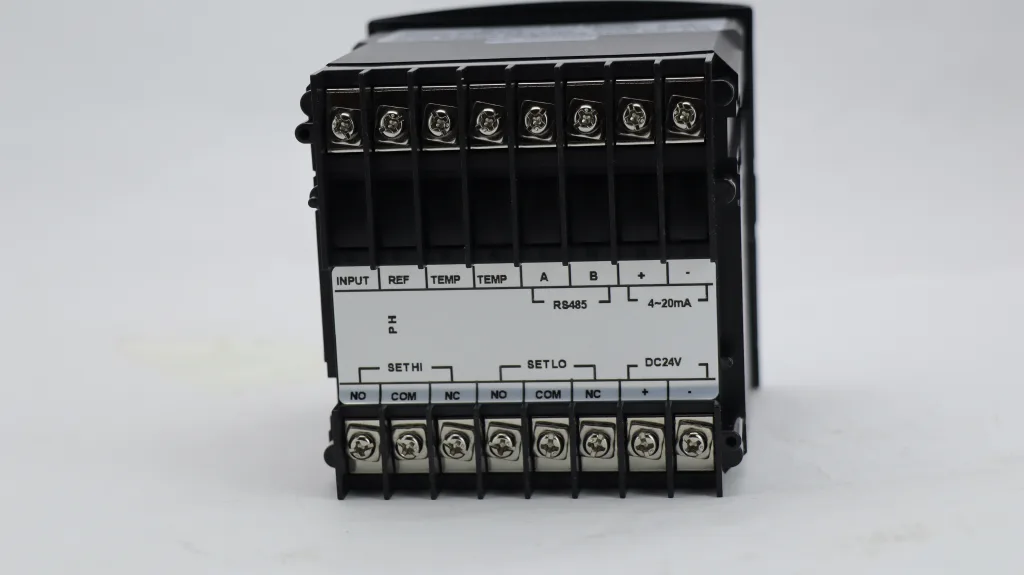

Bedrading
| 1. NO: Normaal open relais voor de bovengrens | 9. INPUT: meetelektrode (witte, doorzichtige draad) |
| 2.COM: gemeenschappelijke aansluiting van het relais voor de bovengrens | 10. REF: referentie-elektrode (zwarte draad). |
| 3. NC: Normaal gesloten bovenste grenswaarde | 11. TEMP: (draad in een andere kleur) |
| 4.NO: Normaal open relais voor de ondergrens | 12. TEMP: (draad in een andere kleur) |
| 5.COM: gemeenschappelijke aansluiting van het relais voor de ondergrens | 13. RS485 A |
| 6.NC: Normaal sluiten van de ondergrens | 14. RS485 B |
| 7.L: 220 V onder spanning (24 V DC+) | 15. 4–20 mA+ |
| 8.N: 220 V Nulleiding (DC 0 V-) | 16. 4-20 mA- |
Opmerking: Als u een RS-232-communicatie-interface nodig hebt, kies dan het juiste RS-485-naar-RS-232-apparaat. De RS-485-interface is compatibel met het MODBUS-protocol. Neem voor meer informatie contact op met de fabrikant of de leverancier.
| Parameter | Specificatie |
|---|---|
| Meetbereik | 0,00–14 pH |
| Resolutie | 0,01 pH, 1 mV, 0,1 ℃ |
| Nauwkeurigheid | ±0,02 pH, ±1 mV, ±0,3 ℃ |
| Stabiliteit | ≤0,01 pH/24 uur |
| Standaardvloeistof | 6.86/4.00/9.18, 7.00/4.00/10.01 |
| Temperatuurcompensatie | 0~99,9 ℃ (pH) |
| PH-kalibratiebereik | 0 ± 1,45 PH; helling ± 301 TP3T |
| Bedieningsinterface | Twee groepen AAN/UIT-relaiscontacten zijn verdeeld over de alarmregeling voor de boven- en ondergrens. |
| Uitgang met signaalisolatie | 4~20 mA-uitgang met isolatiebeveiliging |
| Relais | de hysterese van het relais is willekeurig ingesteld, relaisbelasting 3 A 220 VAC |
| Arbeidsomstandigheden | De omgevingstemperatuur bedraagt 0~60 ℃, de relatieve vochtigheid ≤90% |
| Ingangsimpedantie | ≥1×10¹² Ω |
| Uitgangsbelasting | <750 Ω (4–20 mA) |
| Bedrijfsspanning | 220 V AC ±101 TP3T, 50/60 Hz of 24 V DC en 110 V DC |
| Afmetingen | 96 × 96 × 115 mm |
| Afmetingen van de uitsparing | 92 × 92 mm |
| Gewicht | 0,9 kg |
| Beveiligingsniveau | IP65 |
