خلفية المشروع
ويواجه قياس التدفق المفتوح في المناطق الزراعية النائية مجموعة مشتركة من التحديات: محدودية الهياكل الأساسية للطاقة، والظروف المناخية القاسية، والحاجة إلى قياس غير ملوث لتجنب الضرر الناجم عن الحطام والرواسب. وتوثّق هذه الدراسة الإفرادية النشر الميداني للكاسيس مقياس التدفق الراداري KLF110 على قناة للري في باكستان In regions such, reliable water metering is essential for equitable water distribution among farming communities.
لماذا (رادر فلو) يعمل في قناة مفتوحة في باكستان؟
Pakistan#8217;s Indus Basin Irrigation System is one of the largest contiguous irrigation networks in the world, with a main canal network spanning approximately 56,000 km and irrigating approximately 16 million hectares of farmland. وتعتمد أساليب قياس التدفق التقليدية على القياس اليدوي الحالي أو الهياكل الثابتة مثل الويلات والفلور - التي يتطلب كل منها الصيانة المتكررة والموظفين في الموقع. وفي جميع أنحاء شبكة القناة من هذا الجدول، يمثل ذلك عبئا تشغيليا كبيرا.
The KLF110 was selected because it enables non-contact surface velocity measurement combined with radio-based levelens, eliminating the need for in-channel structures or submerged sensors that are vulnerable to debris and sediment buildup.
The deployment site sits in an open, semi-arid agricultural landscape with sparse vegetation and Sandy soil along the canal banks; summer temperatures run high, and the canal water typically carries suspended sediment. The KLF110 Instrument#8217;s IP68-rated housing and −40°س إلى +85°س ويتيح نطاق التشغيل له التعامل مع هذه الظروف دون أي تعديل محدد للموقع.
KLF110 المواصفات الرئيسية
أما البارامترات الواردة أدناه فهي الأوثق صلة بسيناريو النشر هذا، المأخوذ مباشرة من صفحة المنتجات الرسمية. وللاطلاع على ورقة المواصفات الكاملة، انظر صفحة المنتج.
| معلمة | المواصفات | الصلة بهذا الموقع |
|---|---|---|
| طريقة القياس | رادار غير ملوث (سرعة + مستوى، متكاملة) | تجنب الاتصال بالرواسب والحطام في القناة |
| نطاق سرعة التدفق | 0.05-40 m/s | Covers the actual velocity range of irrigation canal flow |
| دقة قياس المسافة | ±1 مم | ضمان وجود بيانات عالية الدقة |
| درجة الحماية | IP68 | تناسب الموقع#8217؛ وشروط الحرارة والرواسب الثقيلة |
| درجة حرارة التشغيل | −40°س إلى +85°س | درجة حرارة صيفية عالية في باكستان |
| نطاق مصدر الطاقة | ٧-٢٨ VDC, solar-compatible | معالجة عدم وجود قدرة ثابتة على الشبكة في الموقع |
| واجهة الاتصال | RS485 (Modbus), Bluetooth 5.2 | Enables integration with SCADA/IoT platforms |
وللاطلاع على مزيد من التفاصيل التقنية - حل السرعة، ومنطقة قياس مستوى العمى، ونطاق التعويض من زاوية البلاط، وأكثر - انظر الصفحة الكاملة لمواصفات المنتجات.
التركيب الميداني

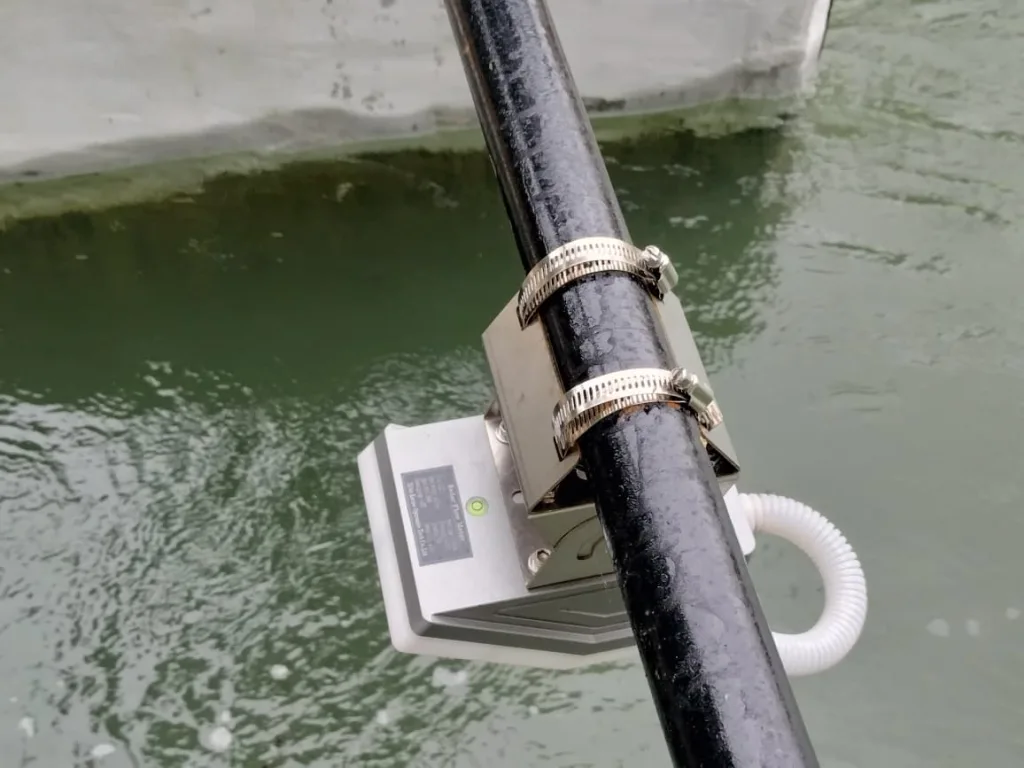

The installation team mounted the KLF110 on a convoy fixed to a horizontal bar spanning the canal, with the sensor angled toward the downstream water surface in line with the manufacturer#8217;s recommendations for surface velocity measurement. وتم تركيب لوح شمسي وضميمة لمراقبة المعادن على عمود مجاور لتشغيل جهاز الاستشعار ونموذج نقل البيانات - وهو تركيب يناسب المواقع التي لا توجد فيها طاقة شبكة موثوقة.

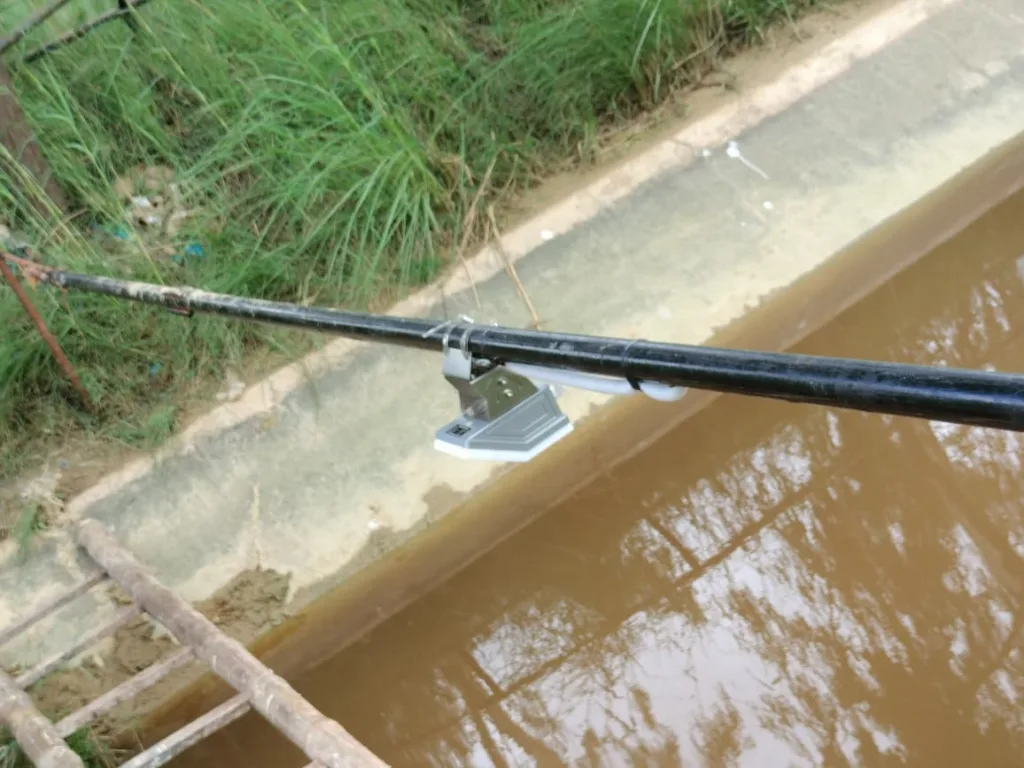

وتظهر الصور الواردة أدناه أن المجس الراداري يتكون بشكل أكثر تفصيلاً من غير المتناظرات - ويُحتفظ بمسح سطح الماء في جميع الأوقات.
:: شريط فيديو ميداني يبين أجهزة الاستشعار العاملة في ظروف تدفق القناة الحقيقية؛ وهو مفيد لشرح التشغيل المستمر عبر مختلف مستويات المياه وولايات التدفق.
المزايا على الطرق التقليدية للغرب والغم
| الطريقة | الصيانة | فقدان الرئيس | دال - التسامح |
|---|---|---|---|
| KLF110 Radar | منخفض؛ وأوصت بفحص بصري دوري | لا شيء (تركيب غير متصل) | مرتفع |
| V-notch Weir | عالية؛ عرضة لتراكم الحطام | كبيرة )حوالي ٠,٢-٠,٥ متر( | منخفض |
| Parshall Flume | Moderate; throat section prone to sediment buildup | مادة حديثة (نحو 0.1 إلى 0.3 م) | تحديث |
| Contact Acoustic Doppler | عالية؛ ومستشعر مغمور متأثر بالضغط | لا شيء | منخفض |
Note: The maintenance and head-loss characteristics of traditional methods (weirs, flumes, contact Doppler) shown above reflect commonly cited industry descriptions used to illustrate the structural advantages of a non-contact radar approach — they are not site-specific test results from this project.
ويقضي التصميم غير المقطعي على فقدان الرأس، وهو ما يكتسي أهمية بالنسبة لقنوات الري المتخلفة بلطف، حيث يمكن لقلة من سنتيمترات فقدان الرأس أن تقلل من منطقة القيادة في أسفل المجرى. ونظرا لعدم وجود أي هيكل داخل القناة، فإن القناة تحتفظ بقدرتها الكاملة على النقل حتى خلال فترات التدفق المرتفعة.
العوامل البيئية التي تؤثر على قياس الرادار
وينبغي أن يكون العاملون على علم بأن قراءات سرعة سطح الرادار يمكن أن تتأثر بالرياح القوية، لا سيما عندما يعارض اتجاه الرياح اتجاه التدفق بسرعات الرياح العالية. وينبغي أيضاً أن تُفسَّر القراءة في سُبل منخفضة جداً للتدفقات، بالقرب من الطرف الأدنى للأجهزة الاستشعارية (Sensor 8217)؛ ونطاق الكشف، بحذر مناسب نظراً لظروف المواقع الحقيقية.
التنفيذ
Q: What site conditions should be verified before deployment?
A site survey should confirm the required measurement range, ambient temperature range, available power source (grid or solar), and communication network coverage before finalizing the sensor model and accessories.
كم يستغرق التركيب المعتاد؟
ويستغرق التركيب المعياري لاثنين من الفنيين في العادة بضع ساعات، تبعاً لتعقد النسيج بين قوسين، وطرق الكابلات، وإنشاء منصة توليد الطاقة. ولا يلزم توفير أدوات متخصصة تتجاوز المعدات الكهربائية والميكانيكية القياسية.
Q: How often should the sensor be calibrated or serviced?
وبالنسبة للبيئات المستقرة ذات التشغيل المستمر، يكفي عموما إجراء فحص بصري سنوي وفحص معايرة. ويوصى بإجراء فحص نصف سنوي في بيئات الغبار أو الترسبات العالية أو البيئات ذات الحرارة القصوى.
Q: Can this sensor integrate with existing SCADA or IoT platforms?
نعم The KLF110 supports RS485 Modbus and Bluetooth 5.2 interfaces and is compatible with most PLC, DCS, and SCADA systems. وعادة ما يتطلب إدماج منصات السحاب جهازاً للوحدة أو جهازاً للبوابة لنقل البيانات اللاسلكية.
فاء: ماذا يحدث إذا يفقد جهاز الاستشعار الطاقة أو الربط الشبكي؟
ويستأنف جهاز الاستشعار التشغيل العادي تلقائيا بمجرد استعادة الطاقة. وفيما يتعلق بالنشرات اللاسلكية التي تعتمد على الربط الشبكي، ضمان أن يكون لسجل البيانات قدرة تخزين محلية على القراءات المخبأة أثناء أي انقطاع في الاتصال.
للاطلاع على المواصفات التقنية الكاملة وحالات التطبيق الأكثر مقياس التدفق الراداري KLF110زيارة صفحة المنتج أو الاتصال به فريقنا التقني.
