الخلفية والتحدي
منشأة صناعية في تركيا تصرف مياه الصرف المعالجة عبر قناة مفتوحة وتحتاج إلى مراقبة مستمرة عبر الإنترنت عند نقطة التصريف. يغطي المتطلب أربع معلمات عند نقطة التصريف — COD 0–1000 mg/L, الموصلة, pH, و المواد المعلقة الكلية (TSS) — مع المراقبة عن بُعد وتسجيل البيانات، بحيث تكون القراءات متاحة دون إرسال عينات إلى المختبر.
قياس عدة معلمات عند نقطة تصريف واحدة في قناة مفتوحة هو التحدي: للمستشعرات احتياجات تركيب مختلفة، ويجب أن تصمد أمام قناة مكشوفة، ويجب جمع قيمها وتسجيلها معًا بدلًا من قراءة جهاز واحد في كل مرة.
لماذا هذا التشكيل
التركيب مبني حول وحدة التحكم متعددة المعلمات KMPW400، التي تجمع إشارات المستشعرات الفردية في نظام واحد وتوفر وظائف التسجيل والمراقبة عن بُعد. تُقاس كل معلمة بمستشعر مخصص عبر الإنترنت بدلًا من عينة لحظية:
- COD — مستشعر COD عبر الإنترنت KWS150 (قياس UV منخفض الطاقة، مدى 0–1000 mg/L لهذا التصريف).
- TSS — مستشعر المواد المعلقة الكلية عبر الإنترنت KWS-950.
- pH — مستشعر pH عبر الإنترنت KWS750C.
- الموصلة — مستشعر الموصلة KWS350C.
صفحات الطراز KWS750C وKWS350C غير منشورة بعد على هذا الموقع؛ ترتبط نطاقات المستشعرات المقابلة في نهاية هذه المقالة.
الحلول والتركيب

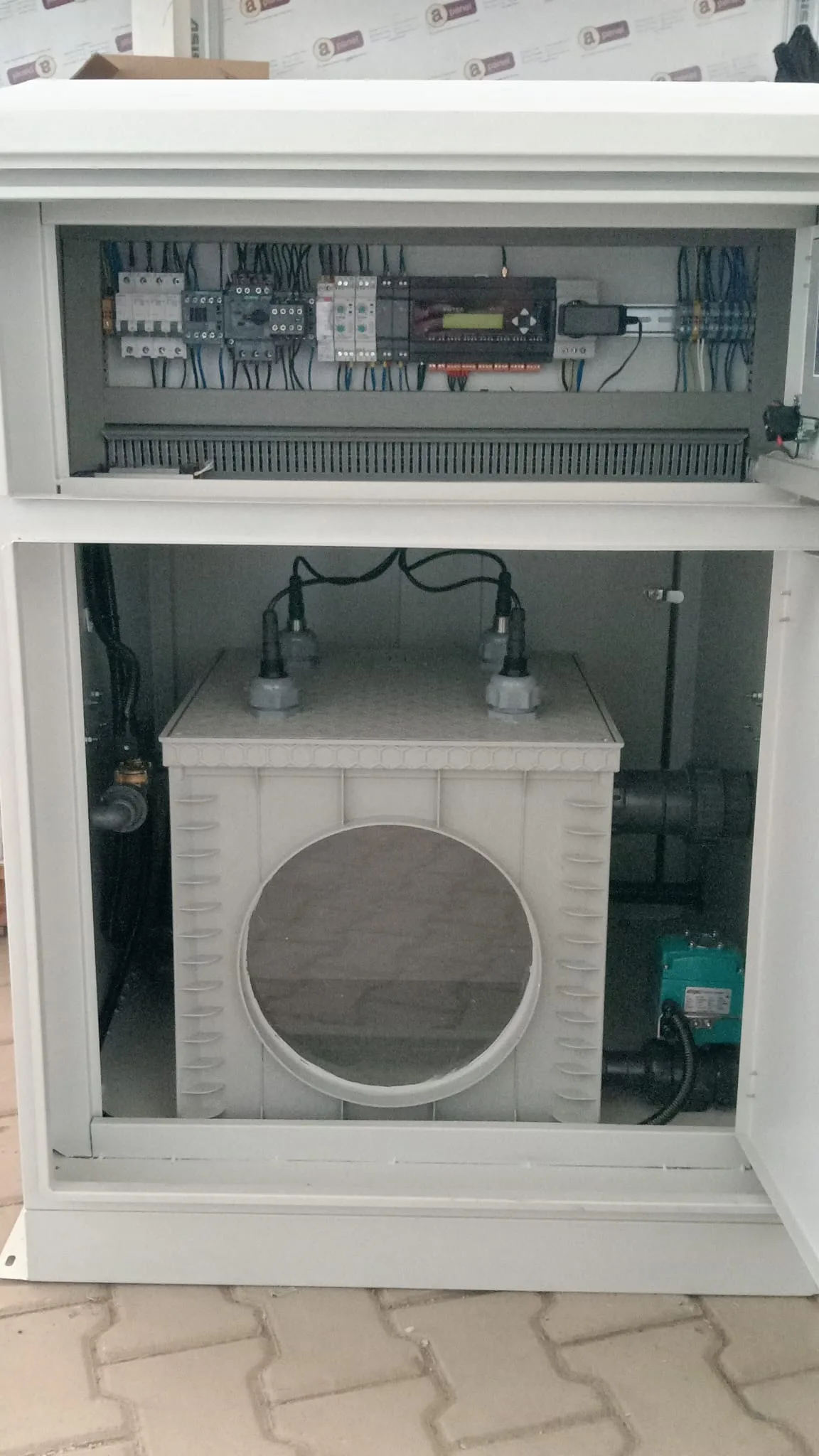

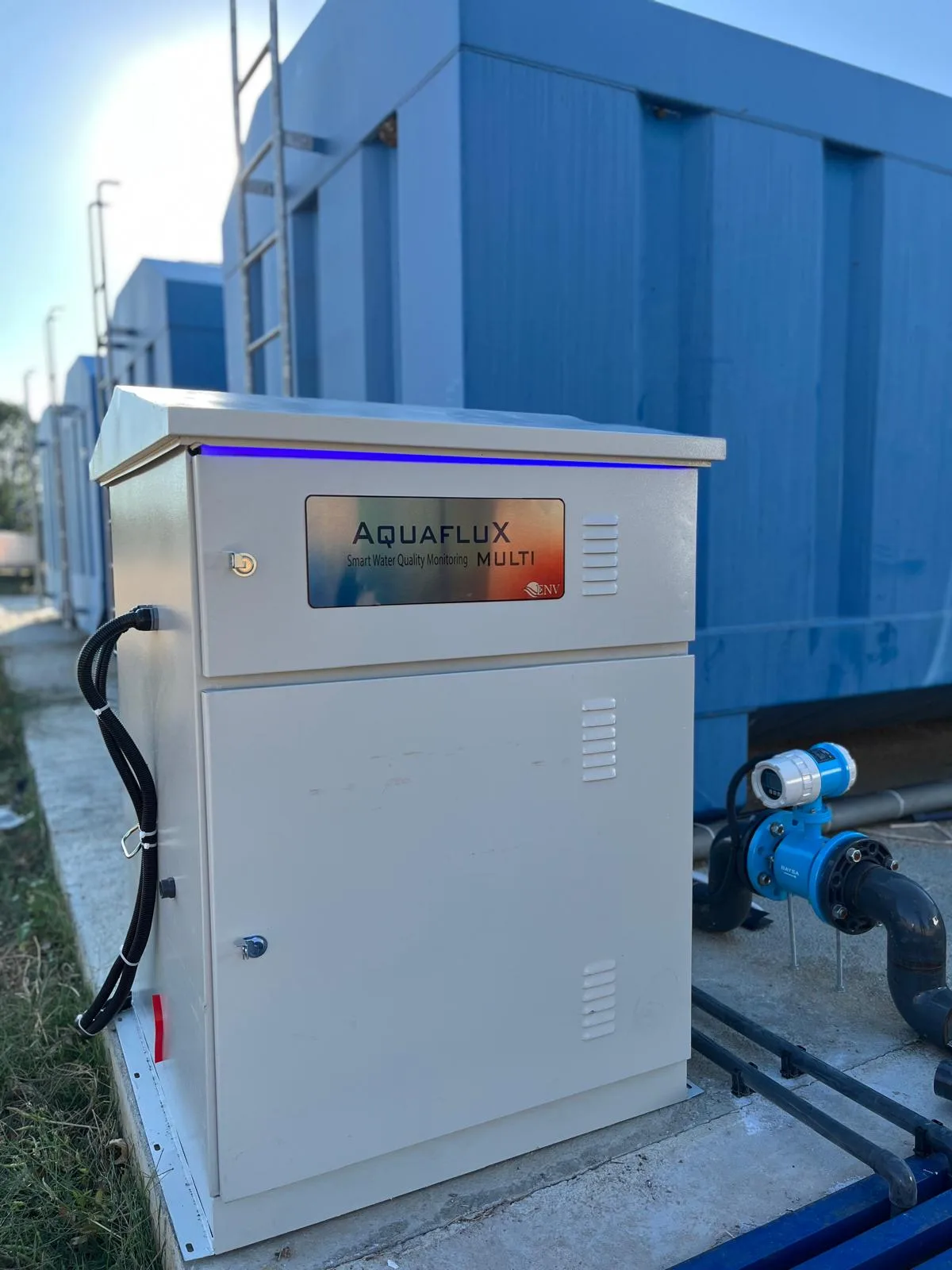

تُركب المستشعرات عند نقطة التصريف في القناة المفتوحة، حيث يمثل الماء التصريف النهائي، وتوصل بكابل إلى وحدة التحكم KMPW400. تجمع وحدة التحكم القراءات الأربع، وتخزنها محليًا، وتعيد توجيهها للمراقبة عن بُعد، بحيث يرى المصنع COD وTSS وpH والموصلة كسجل مستمر بدلًا من أجهزة منفصلة.
| معلمة | المدى / المتطلب | مستشعر |
|---|---|---|
| COD | 0–1000 mg/L | مستشعر COD عبر الإنترنت KWS150 |
| المواد المعلقة الكلية | مستمر | مستشعر TSS عبر الإنترنت KWS-950 |
| pH | مستمر | مستشعر pH عبر الإنترنت KWS750C |
| الموصلة | مستمر | مستشعر الموصلة KWS350C |
| معالجة البيانات | المراقبة عن بُعد + التسجيل | وحدة التحكم متعددة المعلمات KMPW400 |
النتائج
يُراقب التصريف باستمرار بوحدة تحكم واحدة تجمع المعلمات الأربع. يحل القياس عبر الإنترنت محل أخذ العينات الدوري في المختبر للمراقبة الروتينية، ويعطي قراءة فورية للتصريف، ويحتفظ بسجل للتقارير. بما أن المستشعرات موجودة مباشرة في القناة المفتوحة، فالترتيب لا يعتمد على جولات أخذ عينات يدوية.
المنتجات ذات الصلة
- وحدة التحكم متعددة المعلمات عبر الإنترنت KMPW400
- مستشعر COD عبر الإنترنت KWS150 (طاقة منخفضة)
- مستشعر TSS عبر الإنترنت KWS-950
- مستشعر pH KWS-700 لمخارج مياه الصرف الصناعية
- مستشعر الموصلة KWS-350
- مستشعر جودة المياه (فئة)
الأسئلة المتكررة
س: هل يمكن قياس COD باستمرار عبر الإنترنت بدلًا من التحليل المخبري؟
A: نعم. تستخدم مستشعرات COD عبر الإنترنت القياس الضوئي فوق البنفسجي-المرئي وتعطي قراءة مستمرة تتتبع الحمل العضوي للماء. بما أنها ضوئية، فهي تتطلب تنظيفًا دوريًا لنافذة القياس، وترتبط بطريقة المرجع للتصريف المحدد أثناء التشغيل.
س: ما المستشعرات المطلوبة لكي يمتثل تصريف مياه الصرف للحدود النموذجية؟
A: المعلمات الأربع المطلوبة هنا — COD والموصلة وpH وTSS — تغطي الحمل العضوي والأملاح الذائبة والحموضة والمواد المعلقة. تعتمد القائمة الدقيقة على تصريح التصريف؛ كانت مجموعة الاستفسار COD 0–1000 mg/L والموصلة وpH وTSS.
س: كيف تُركب المستشعرات في قناة مفتوحة؟
A: تُغمر على حامل أو قضيب انزلاقي بحيث تكون وجوه القياس في تدفق ممثل. يجب أن يسمح التركيب برفع المستشعرات للتنظيف دون إيقاف المصنع، لأن الوجوه الضوئية في القناة تتسخ وتحتاج إلى عناية دورية.
س: ماذا يوفر المتحكم متعدد المعلمات؟
A: يقرأ المستشعرات الأربعة، ويعرض القيم، ويطبق عتبات الإنذار ويسجل البيانات، ويوفر واجهة النقل عن بُعد لمراجعة سجل التصريف دون زيارة الموقع.
