في مجال الإنتاج الصناعي والتحكم في العمليات، يُعد القياس الدقيق لمستوى السائل جزءًا بالغ الأهمية. إن مقياس المستوى بالرادار, ، باعتباره جهازًا متطورًا لقياس مستوى السوائل، فقد تم استخدامه على نطاق واسع في العديد من المجالات بفضل مزاياه مثل الدقة العالية،, القياس بدون تلامس, ، ومجموعة واسعة من التطبيقات. ستتناول هذه المقالة بالتفصيل مبدأ القياس وطريقة التشغيل والاحتياطات ذات الصلة بمقياس المستوى الراداري لمساعدتك على فهم هذا الجهاز واستخدامه بشكل أفضل.
قياس خزانات النفط
قياس مستوى الإسفلت

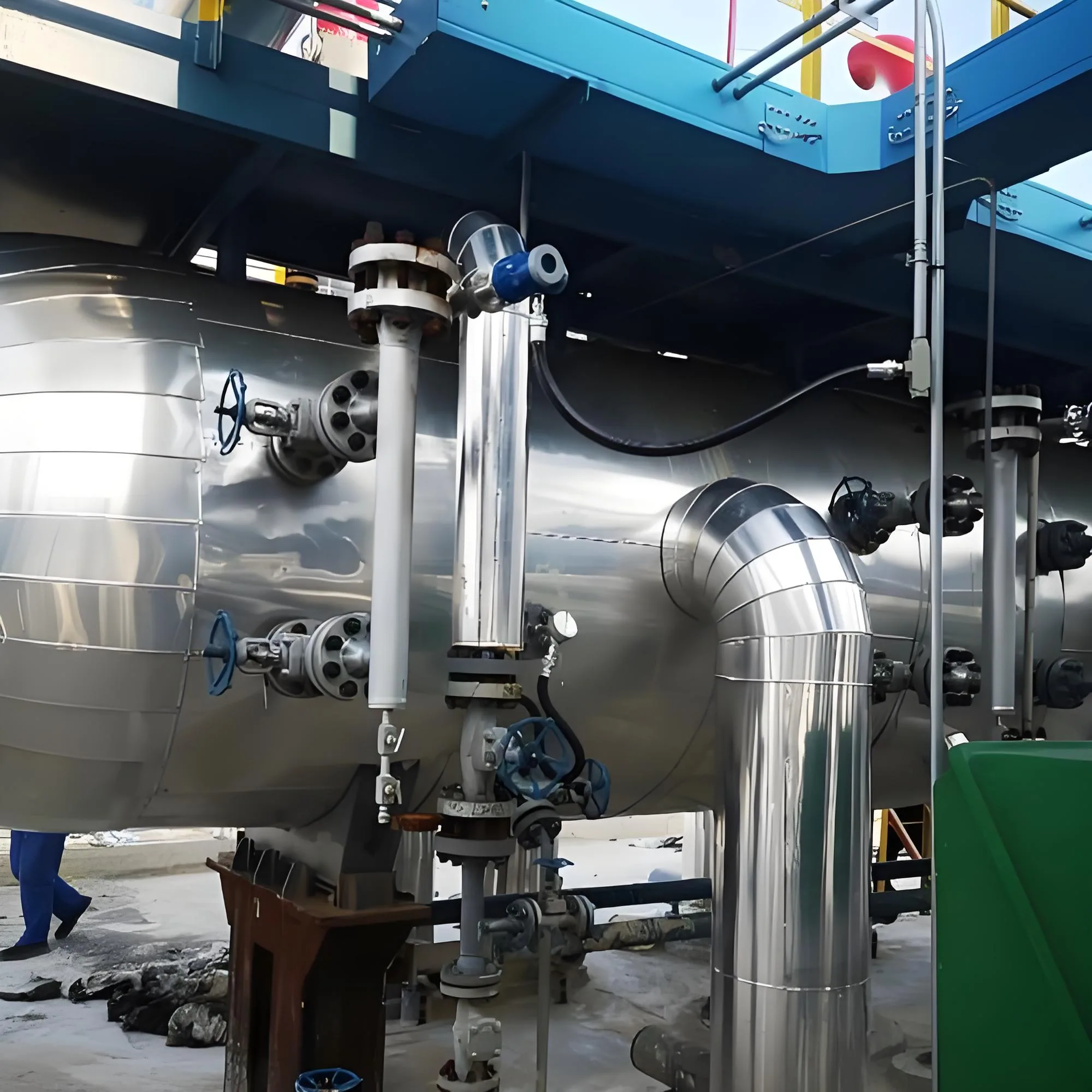

مراقبة مستوى الماء في الغلاية
مبدأ قياس مقياس المستوى بالرادار
يعمل مقياس المستوى بالرادار وفقًا لنمط «الإرسال - الانعكاس - الاستقبال». حيث يبعث موجات كهرومغناطيسية باتجاه سطح السائل المراد قياسه عبر الهوائي. وبعد أن تصطدم الموجات الكهرومغناطيسية بسطح السائل، تنعكس عائدةً ليستقبلها الهوائي. ويحسب مقياس المستوى الراداري المسافة من الهوائي إلى سطح السائل بناءً على الفارق الزمني بين إرسال الموجات الكهرومغناطيسية واستقبالها، ثم يحدد ارتفاع مستوى السائل. وصيغة الحساب هي:
D = (C × T) / 2
أين D هو المسافة من الهوائي إلى سطح السائل،, C هي سرعة انتشار الموجات الكهرومغناطيسية في الهواء (تقريبًا 3×108 م/ث)، و T هو الفارق الزمني بين إرسال الموجات الكهرومغناطيسية واستقبالها.

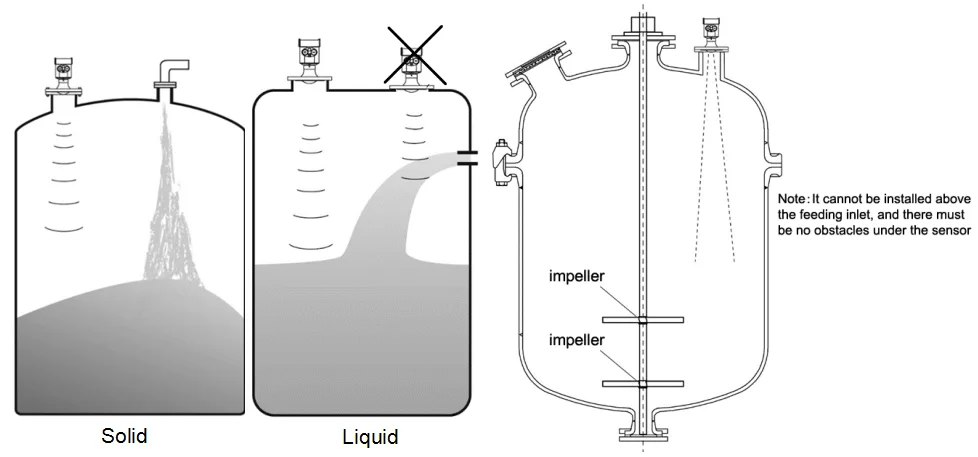

النقاط الرئيسية لتركيب مقياس المستوى بالرادار
- اختيار موقع التركيب: يجب تركيبه في منتصف الخزان أو بالقرب منه، مع تجنب تركيبه بالقرب من مدخل السائل أو مخرجه أو جهاز التحريك، وما إلى ذلك، وذلك لمنع تأثير تقلبات السائل والتداخل على نتائج القياس.
- الزاوية بين الهوائي وسطح السائل: يجب تركيب الهوائي بشكل عمودي على سطح السائل لضمان إمكانية إرسال واستقبال الموجات الكهرومغناطيسية عموديًا، مما يحسّن دقة القياس.
- ارتفاع التركيب: وفقًا لارتفاع الخزان ونطاق القياس، يجب تحديد ارتفاع تركيب مقياس المستوى الراداري بشكل معقول لضمان أن تتمكن الهوائي من تغطية منطقة القياس بأكملها.
فيما يلي جدول بسيط يتضمن احتياطات التثبيت:
| الاحتياطات | المتطلبات المحددة |
|---|---|
| موقع التركيب | في وسط الخزان أو بالقرب منه، بعيدًا عن مصادر التداخل |
| زاوية الهوائي | عموديًا على سطح السائل |
| ارتفاع التركيب | يتم تحديده وفقًا لارتفاع الخزان ونطاق القياس |
في ظل ظروف عمل بالغة التعقيد، يمكن للجهاز أن يعمل بشكل طبيعي شريطة عدم وجود أي عائق في المنطقة التي يبلغ نصف قطرها 20 سم، والتي يكون مركزها نقطة التركيب.
خطوات تشغيل مقياس المستوى بالرادار
- ضبط المعلمات: بعد التثبيت، يجب ضبط معلمات مقياس المستوى الراداري، بما في ذلك نطاق القياس والوحدة وإشارة الخرج، وما إلى ذلك. قم بضبط المعلمات من خلال لوحة التشغيل أو البرنامج الداعم لضمان الإعداد الصحيح.
- تصحيح الأخطاء والمعايرة: قم بإجراء عمليات تصحيح الأخطاء والمعايرة للتحقق من أن مقياس المستوى الراداري يعمل بشكل سليم. ويمكن إجراء المعايرة عن طريق محاكاة تغير مستوى السائل أو القياس الفعلي لضمان دقة وموثوقية نتائج القياس.
- المراقبة اليومية: أثناء التشغيل العادي، يجب مراقبة مقياس المستوى الراداري بانتظام، والتحقق من أن بيانات القياس طبيعية، والتعامل مع أي حالات غير طبيعية في الوقت المناسب.
