Esta guía proporciona un tutorial completo, paso a paso para instalar el KWF500 IoT Buoy Water Quality Monitoring System. Este sistema es una solución profesional que integra la adquisición de datos, el procesamiento y la transmisión inalámbrica en una plataforma duradera y con energía solar.

Siga estas instrucciones para asegurar que su boya esté correctamente desplegada y lista para transmitir datos a su plataforma de nube.

Introducción al Sistema de Buoy KWF500 IoT

El KWF500 está diseñado para monitorear la calidad del agua a largo plazo y remoto. Se compone de varios módulos clave:

  • DTU (Unión de Transferencia de Datos): El módulo de comunicación central que maneja la transmisión de datos 4G.
  • Sistema de energía: Un panel solar 11W y una batería de 76Ah de alta capacidad.
  • Pantalla filtrante: Una jaula de acero inoxidable que protege tus delicados sensores.
  • Anchoring System: Ancla plegable y cuerda especializada para asegurar la boya en su lugar.

Paso 1: Configurar la DTU y la tarjeta SIM

El DTU cuenta con un modo de sueño de baja potencia para asegurar que el sistema funcione eficientemente durante largos períodos.

  1. Abra el recinto: Retire los seis tornillos de la parte superior de la cubierta DTU. Use una barra de pry o un destornillador para levantar suavemente la tapa del cuerpo.
  2. Verificar el cableado interno: Confirme que los cables de salida de potencia (izquierda), cables de conexión de sensores (derecha), y el cable de señal 4G están conectados de forma segura según el diagrama de cableado.
  3. Instala la tarjeta SIM: Inserte su tarjeta SIM local en la ranura designada.
  4. Sellar y proteger: Una vez que haya verificado que la plataforma de nube está recibiendo datos, vuelva a instalar la cubierta. Aprieta los tornillos y aplicar cinta protectora o pegatinas sobre ellos para prevenir el oxidado y minimizar el contacto con agua.

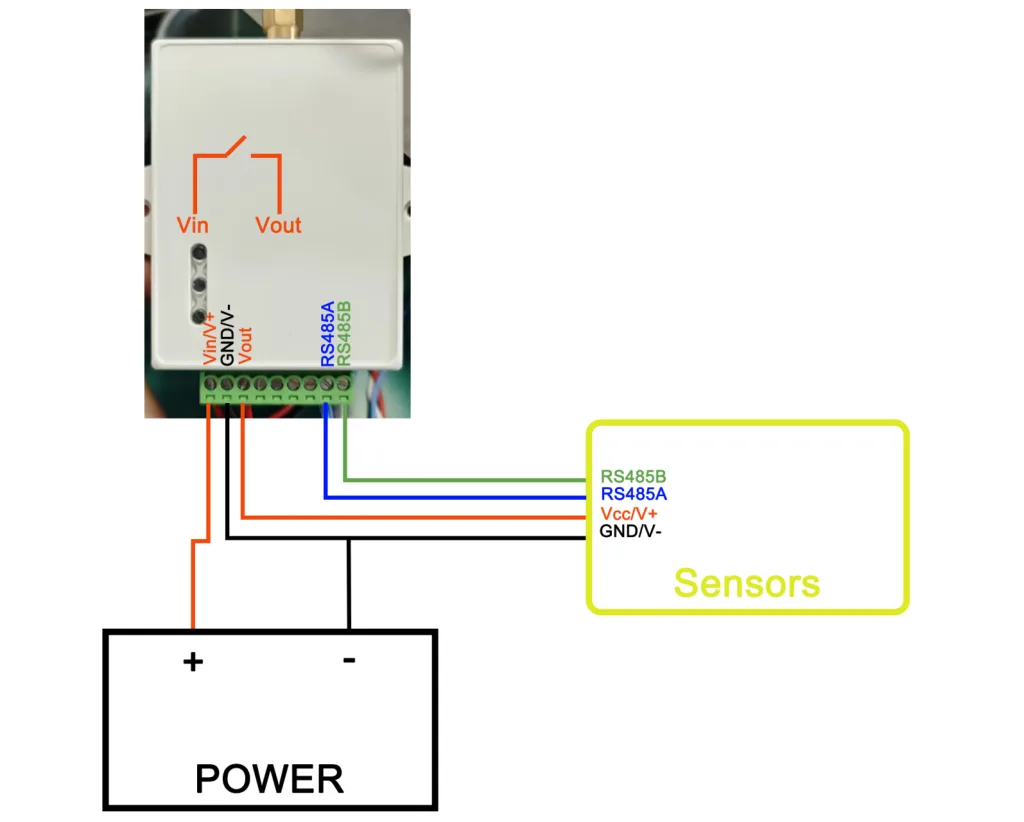

IoT Buoy Water Quality Monitoring System-DTU Wiring Diagrama

Paso 2: Instalación de la pantalla de filtro de acero inoxidable

La pantalla del filtro es la plataforma de montaje principal para sus sensores de calidad del agua.

  1. Gire el cuerpo de boya para acceder al fondo.
  2. Align the Pantalla filtrante de acero inoxidable con los agujeros de montaje en la parte inferior de la boya.
  3. Utilice la llave hexagonal incluida para apretar los tornillos, asegurando que la pantalla esté firmemente sujeta al cuerpo principal.

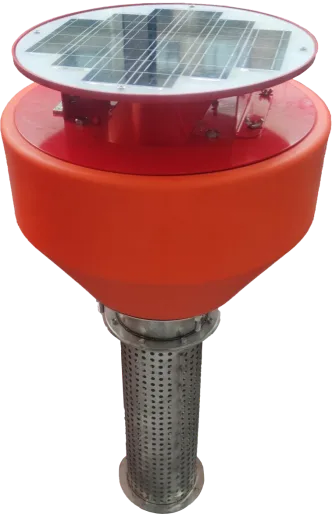

IoT Buoy Water Quality Monitoring-Después de la instalación

Paso 3: Configuración de sensores y potencia solar

El KWF500 puede soportar múltiples sensores mientras use direcciones Modbus únicas.

  1. Acceso al Interior: Deshacer manualmente los dos tornillos de fijación en la base del panel solar. Utilice la barra de soporte integrada para mantener el panel abierto.
  2. Montar sus sensores:
    • Conecta tus sensores al cable de 1 a 5 splitter.
    • Adjuntar los cables y ganchos de acero proporcionados a los cables de sensores.
    • Importante: Retire las cubiertas protectoras de las sondas sensor antes de colocarlas en el agua.
  3. Posición de los sensores: Baja los sensores en la pantalla del filtro. Asegure los cables colocando los ganchos en los agujeros de montaje.

Paso 4: Instalación del módulo y cableado final

  1. Insertar módulos: Deslice el módulo de energía en el lado de la boya. Pase el pin de fijación a través del anillo de elevación para bloquearlo en su lugar. Repita este proceso para el módulo DTU.
  2. Connect Power and Data:
    • Conecte la salida del panel solar a la entrada de suministro de energía.
    • Conecte la salida de alimentación al DTU.
    • Conecte los cables sensor al DTU para la comunicación y la potencia.
  3. Cerrar el sistema: Baja la barra de soporte de panel solar, cierra el panel y apreta los tornillos de mano.

Paso 5: Implementación del Sistema de Anclaje

Una configuración de ancla adecuada impide que la boya se deslice durante las corrientes o el tiempo pesado.

  1. Medida: Usa una cuerda que es dos veces la longitud de la profundidad del agua para explicar el movimiento.
  2. Prepara el ancla: Levanta el cierre de bloqueo y despliega las cuchillas de anclaje. Mueva el cierre a la parte inferior y gire para bloquear el ancla en su posición abierta.
  3. Acoplamiento final: Tira el ancla al agua. Conecta el otro extremo de la cuerda a la boya usando los dos clips proporcionados. Asegúrese de que los clips están instalados opuesto uno al otro en la boya para la máxima estabilidad.

Consejos de mantenimiento y administración de energía

  • Eficiencia solar: Bajo plena luz solar, el panel solar 11W puede proporcionar aproximadamente 4A de carga por día.
  • Energy Conservation: Si está usando muchos sensores (por ejemplo, 10 sensores dibujando 20mA cada uno), se recomienda establecer el intervalo de presentación de datos cada 30 minutos para optimizar la vida de la batería.
  • Ajustes ambientales: Considere siempre las condiciones locales de la luz solar al decidir sobre sus intervalos de medición y configuración de potencia.
