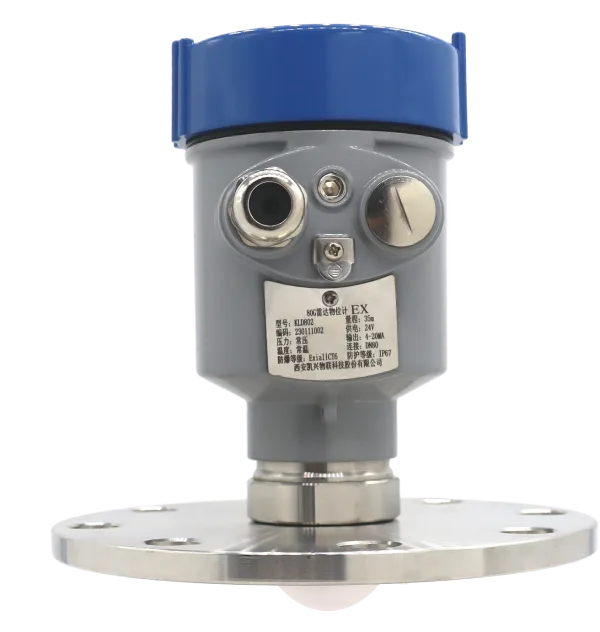

Sensor de nivel por radar KLD802 – Tipo brida para líquidos y sólidos corrosivos
Introducción
El sensor de nivel de radar 80G adopta la tecnología de onda continua modulada de frecuencia (FMCW) y transmite una señal de radar modulada de frecuencia continua de alta frecuencia a través de su antena. La señal transmitida es reflejada por el medio y recibida por la antena como ecos con diferentes frecuencias. El cambio de frecuencia es proporcional a la distancia y se convierte a la altura del nivel de material.
KLD802 Radar Level Sensor ultra-alta frecuencia instrumento de radar utiliza un método de medición sin contacto para medir el nivel de los medios líquidos y sólidos. Miden una amplia variedad de medios líquidos, incluso a altas presiones y temperaturas extremas. Como medición de solventes, medición media corrosiva, medición higiénica, etc. Al mismo tiempo, también puede medir sólidos ligeros y pesados de forma estable y fiable. Incluso el polvo fuerte y el ruido, la adherencia y la condensación no afectarán los resultados de la medición.
Característica
- Medición sin contacto. La medición no se verá afectada por cambios en las propiedades del medio ni en las condiciones del proceso, como la temperatura, la presión o la intensidad del polvo. El ajuste de los parámetros es sencillo, lo que elimina la necesidad de llenar y vaciar recipientes, ahorra tiempo durante la puesta en marcha del instrumento y hace que este prácticamente no requiera mantenimiento.
- Amplio rango de medición y zona ciega reducida. El rango de medición es de 0,1 a 120 m, lo que cubre básicamente los requisitos de medición de las condiciones de trabajo in situ.
- La antena es de tamaño reducido, el ángulo de haz es estrecho y la capacidad de enfoque es elevada, lo que facilita la instalación in situ del radar. Ofrece una mayor resistencia a las interferencias en el entorno interior del tanque. Por ejemplo, aunque en el tanque haya agitadores, serpentines de calentamiento, deflectores, etc., el resultado de la medición en el tramo recto de tubería sigue siendo bueno.
- Alta precisión: la precisión puede alcanzar los ±2 mm, lo que permite cumplir plenamente con los requisitos de precisión en condiciones de trabajo sobre el terreno sin medición.
- La longitud de onda de la señal es corta, lo que la hace más adecuada para medir el nivel de polvos, partículas y demás.

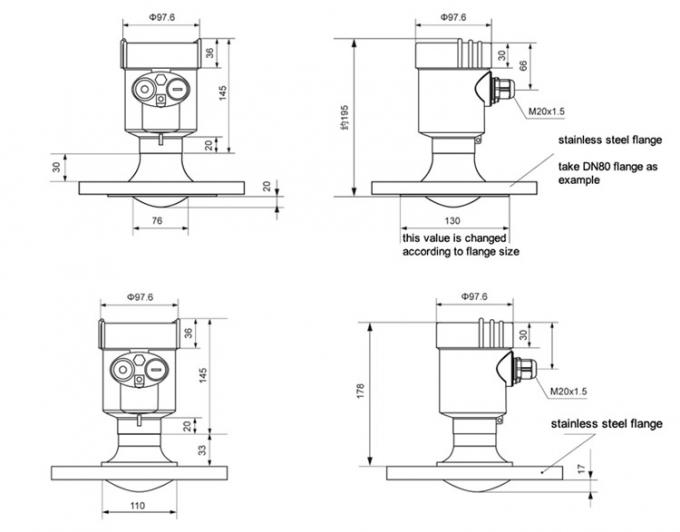

Dimensiones del producto
Unidad en mm:
| Artículo | Especificaciones |
|---|---|
| Medio | líquido no corrosivo, líquido ligeramente corrosivo |
| Rango de medición | 0.1m~10/20/30/60/100m |
| Conexión de proceso | brida ≥ DN80 |
| Temperatura del proceso | -40 a 110 °C |
| Presión del proceso | -0.1~1.6MPa |
| Tamaño de la antena | antena de lente de 32 mm |
| Material de la antena | PTFE |
| Precisión | ±2mm (rango inferior a 35m) ± 5mm (rango entre 35m y 100m) |
| Clase de protección | IP67 |
| Frecuencia central | 80 GHz |
| Ángulo de lanzamiento | 3° |
| Fuente de alimentación | de dos hilos / 24 V CC cuatro hilos / 12-24 V CC de cuatro hilos / 220 V CA |
| Carcasa | aluminio/plástico/acero inoxidable |
| Salida de señal | de dos hilos: 4…20 mA/protocolo HART de cuatro hilos: 4…20 mA / RS485 Modbus |
