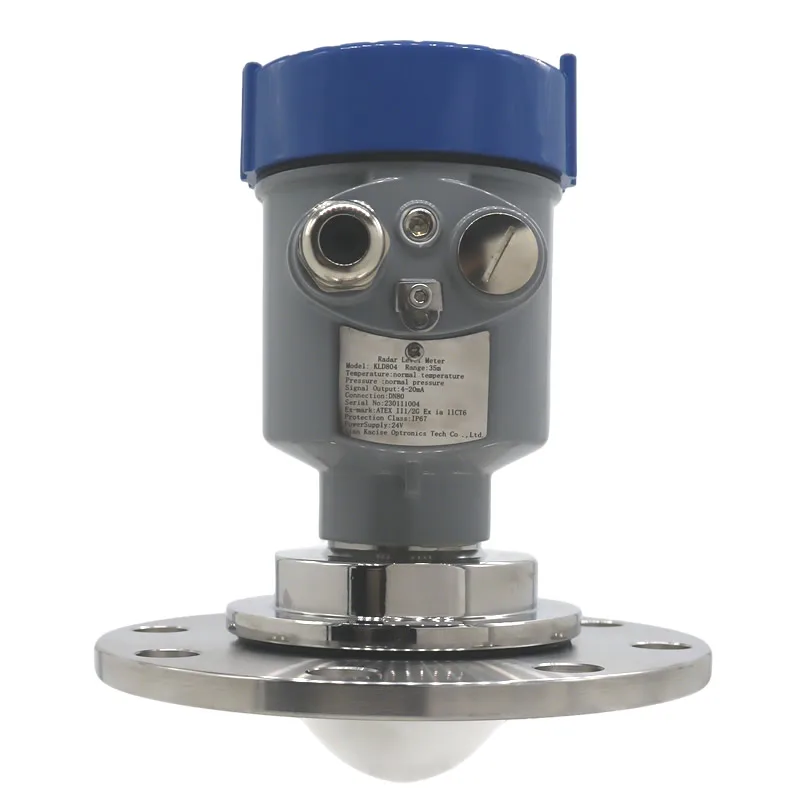

Sensor de nivel por radar KLD804 – 80 GHz para medios ligeramente corrosivos o no corrosivos
Introducción
El sensor de nivel de radar KLD804 es un medidor de nivel de radar 80G. Funciona en el principio de la tecnología de onda continua modulada de frecuencia (FMCW). La antena de este medidor emite una señal de radar modulada de frecuencia alta, con la frecuencia de señal aumentando linealmente.
La señal de radar emitida se refleja por el medio que se mide y luego es recibida por la misma antena. Notablemente, la diferencia de frecuencia entre la frecuencia de señal transmitida y la frecuencia de señal recibida tiene una relación proporcional con la distancia medida. Al realizar una rápida transformación Fourier (FFT) en la señal de diferencia de frecuencia recolectada, se puede adquirir el espectro de frecuencia del eco reflejado. Basado en este espectro de frecuencias, se puede calcular la distancia al objetivo a medir.
Característica
- En el caso de los radares de ondas milimétricas, la precisión de medición puede alcanzar hasta ±2 mm, y la zona ciega mínima de medición es de 0,05 m.
- El tamaño más pequeño de la antena permite realizar mediciones en más condiciones de trabajo.
- Una amplia gama de antenas de lente, ángulos de emisión más reducidos, energía más concentrada, señales de eco más potentes y mayor fiabilidad que otros productos de radar en las mismas condiciones industriales y mineras.
- Tiene una mayor capacidad de penetración y se puede utilizar con normalidad en casos de adherencia y condensación.
- El rango dinámico de la señal es mayor, y la medición de medios con baja constante dieléctrica es más estable.
- Varios modos de medición, respuesta del radar en el modo de medición rápida
Dimensiones del producto Unidad en mm:
Recurso
| Artículo | Especificaciones |
|---|---|
| Medio | líquido no corrosivo, líquido ligeramente corrosivo |
| Rango de medición | 0.1m~10/20/30/60/100m |
| Conexión de proceso | brida ≥ DN50 |
| Temperatura del proceso | -40 a 130 °C |
| Presión del proceso | -0,1 a 1,0 MPa |
| Tamaño de la antena | antena de lente de 76 mm |
| Material de la antena | PTFE |
| Precisión | ±1 mm |
| Clase de protección | IP67 |
| Frecuencia central | 80 GHz |
| Ángulo de lanzamiento | 3° |
| Fuente de alimentación | de dos hilos / 24 V CC cuatro hilos / 12-24 V CC de cuatro hilos / 220 V CA |
| Carcasa | aluminio/plástico/acero inoxidable |
| Salida de señal | de dos hilos: 4…20 mA/protocolo HART de cuatro hilos: 4…20 mA / RS485 Modbus |
