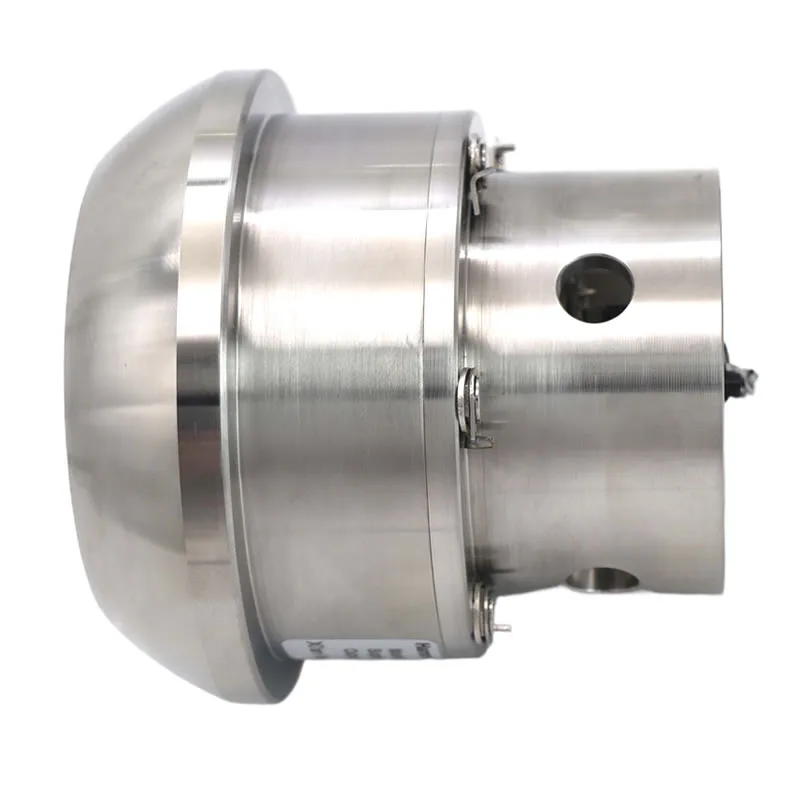

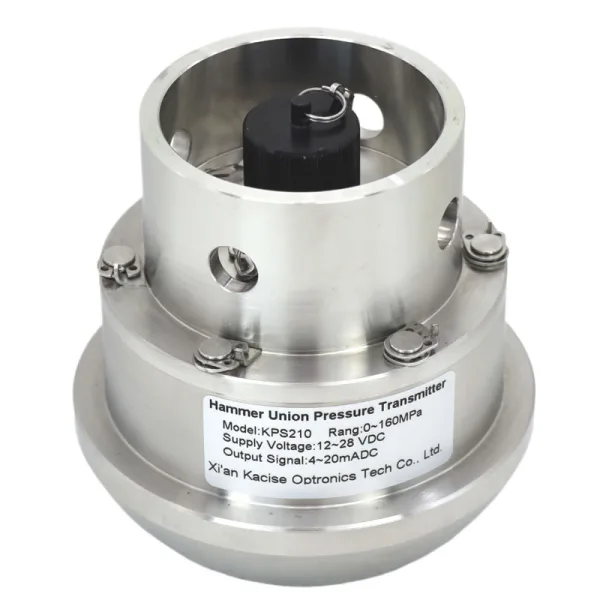

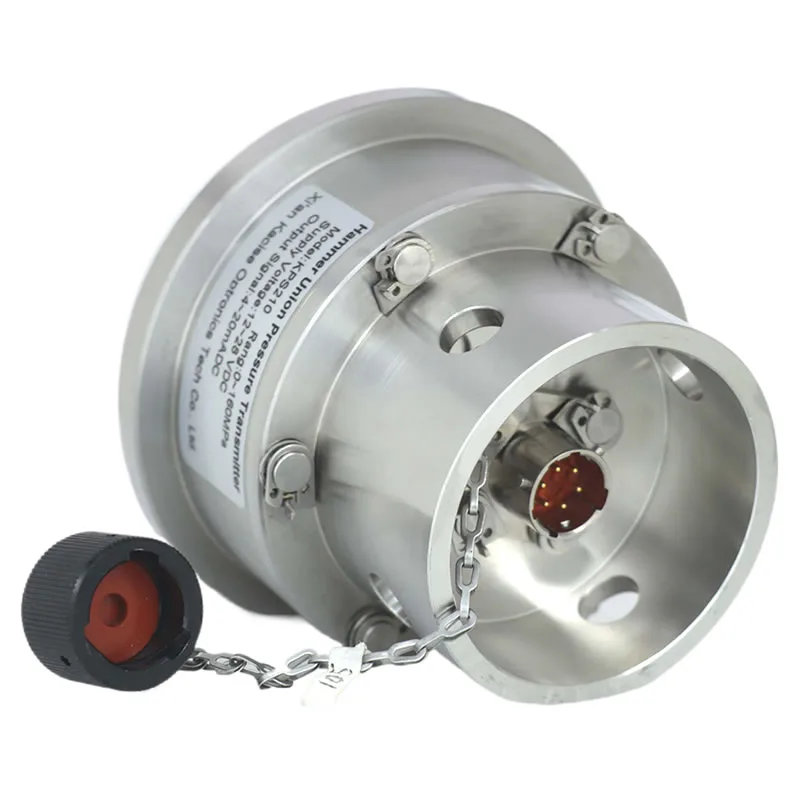

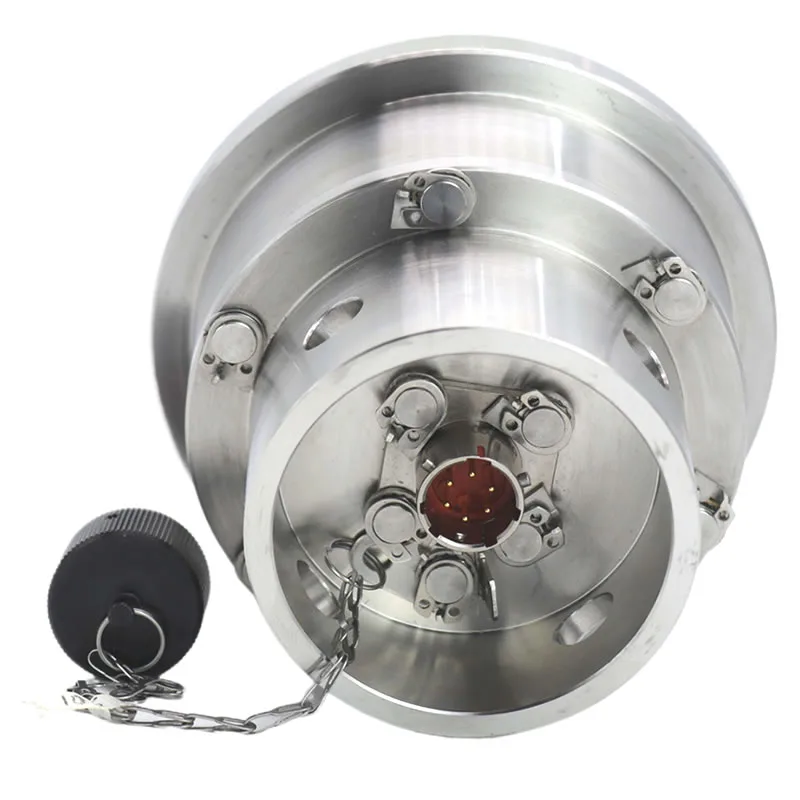

Sensor de presión con unión tipo martillo KPS210 para presiones ultraaltas
Introducción
El sensor de presión de unión tipo martillo KPS210 es un nuevo producto que integra tecnología avanzada extranjera y tecnología nacional de fabricación de sensores. Es una muestra más de cómo nuestra empresa ha incorporado y asimilado la tecnología de productos extranjeros. El sensor utiliza un medidor de deformación importado de alta precisión y alta resistencia, junto con una tecnología de diafragma exclusiva de fabricación nacional. Su rango de medición puede alcanzar los 160 MPa, y se caracteriza por su alta capacidad de respuesta, alta precisión, estructura robusta, resistencia a la corrosión, resistencia a las vibraciones, alto rendimiento y excelente relación costo-rendimiento.
Este producto se utiliza ampliamente en equipos de perforación de la industria petrolera, especialmente para la medición de alta presión en vehículos de fracturación y de cementación importados. Es el transmisor preferido para sustituir a los productos importados.
Este modelo a prueba de explosiones cumple con los requisitos de las normas GB3836.1-2010 y GB3836.4-2010, y ha obtenido el certificado de protección contra explosiones. La marca de protección contra explosiones es Ex ib IIB T6 Gb.
El producto a prueba de explosiones es adecuado para situaciones en las que puedan presentarse gases explosivos. Las áreas a prueba de explosiones correspondientes son la Zona 1 y la Zona 2, y su gas representativo típico es el propano.
Dimensión
| Parámetro | Especificaciones |
|---|---|
| Rango de medición | 0~30…160 MPa |
| Sobrecarga | 1,5 veces la presión de escala completa (máximo 160 MPa) |
| No linealidad | ±0,51 TP3 TFS |
| Cero errores | ±1%FS |
| Error de rango completo | ±1%FS |
| Resistencia de aislamiento | 250 MΩ a 250 V CC |
| Temperatura de funcionamiento | -30 a 70 ℃ |
| Tipo a prueba de explosiones | -30 a 60 ℃ |
| Temperatura de almacenamiento | -40 a 70 ℃ |
| Fuente de alimentación | 12~28 VCC |
| Señal de salida | ADC de 4 a 20 m (segunda línea) |
| Resistencia de carga | ≤(U-12)/0,02 Ω (segunda línea) |
| Grado de protección de la carcasa | IP65 |
| Conexión eléctrica | Módulo de cuatro o seis núcleos |
| Seguridad intrínseca | Ex ib IIB T6 Gb |
| Parámetros de seguridad intrínseca | Ui = 28 V CC. Ii = 200 mA. Pi = 1,4 W. Ci = 0,048 μF, Li = 0 mH |
| Carcasa electrónica | acero inoxidable 304 |
| Carcasa del sensor (diafragma sensible a la presión) | acero inoxidable 17-4PH |
| Sello | caucho de nitrilo o soldadura |
