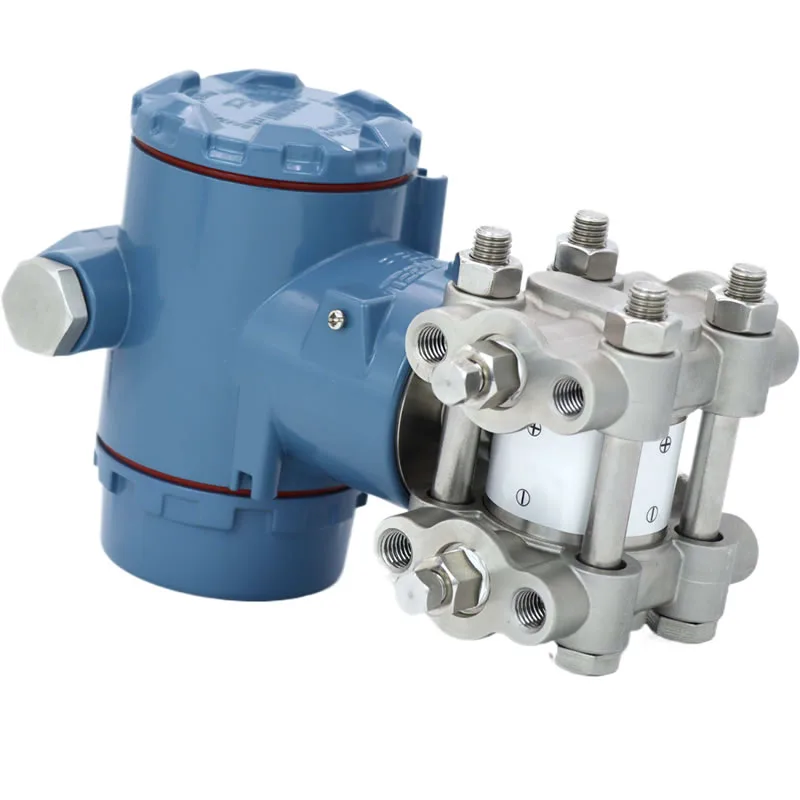

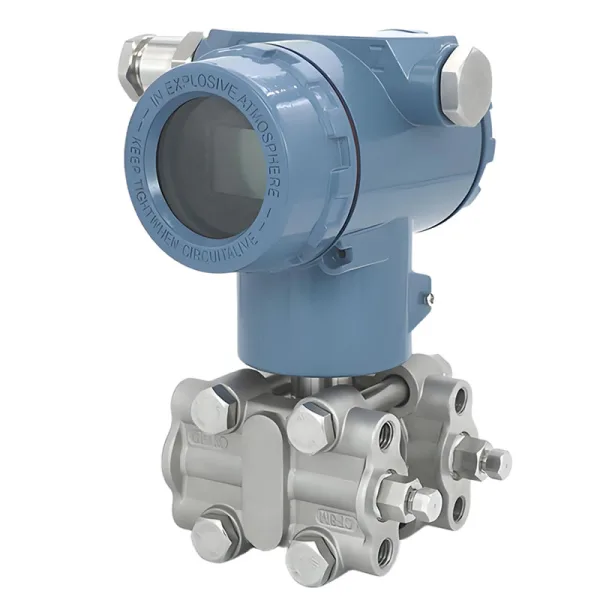

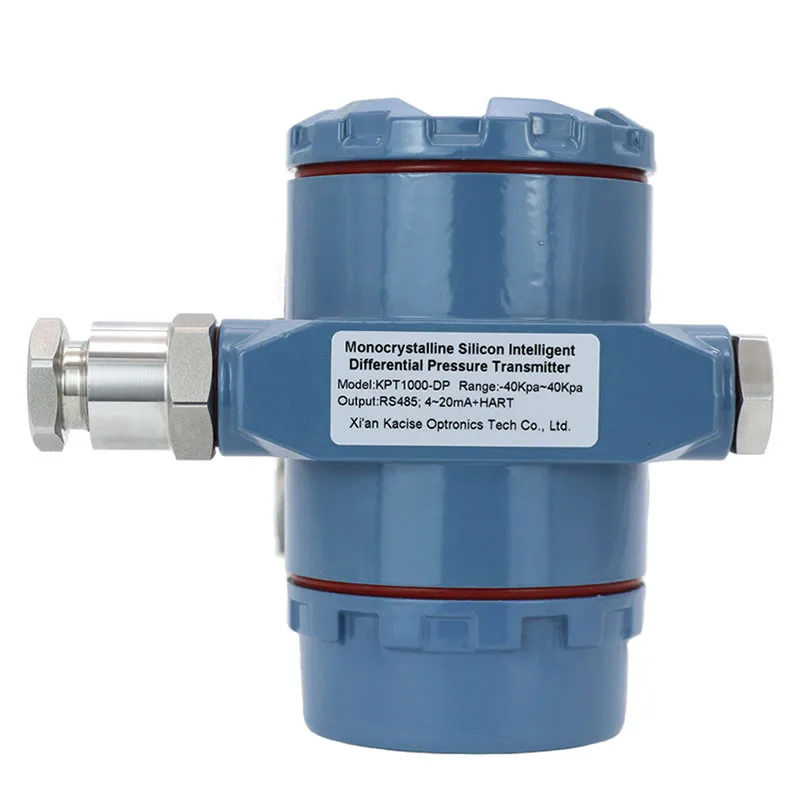

Transmisor inteligente de presión diferencial de silicio monocristalino KPT1000-DP
1.Introducción
El transmisor inteligente de presión diferencial de silicio monocristalino KPT1000-DP utiliza un chip sensor de silicio monocristalino fabricado con tecnología MEMS alemana de vanguardia, una estructura de doble diafragma y una tecnología de producción de alta calidad para lograr una alta precisión y una estabilidad ultraalta del producto. El módulo integrado de procesamiento inteligente de señales logra la combinación perfecta de compensación de presión y temperatura, lo que proporciona una precisión de medición confiable y una excelente estabilidad a largo plazo bajo una amplia gama de variaciones de presión estática y temperatura.
El transmisor de presión diferencial de silicio monocristalino KPT1000-DP se puede utilizar para medir el nivel, la densidad y la presión de líquidos, gases o vapor, y convertir estos valores en una señal de salida de corriente de 4 a 20 mA CC (con comunicación HART superpuesta);
La configuración de la función de ajuste de parámetros remotos y locales se realiza mediante comunicación HART o RS485 y los botones del panel.
2. Características
- Alto nivel de precisión: chip sensor alemán de silicio monocristalino de alta precisión, con una precisión de ≤ ±0,51 TP3T.
- Alta resistencia a la carga: diseño de diafragma con doble protección contra sobrecargas; la sobrepresión máxima puede alcanzar los 42 MPa.
- Excelente adaptabilidad ambiental: la compensación inteligente de la presión estática y la compensación de temperatura eliminan la influencia de la temperatura, la presión estática y la sobrecarga en el transmisor, y minimizan el error global de la prueba en el lugar de instalación.
- Excelente estabilidad a largo plazo: la estabilidad se puede mantener en 0,1 FS%/3 años.
- Función flexible de depuración mediante asistencia remota: la configuración de los parámetros, tanto a distancia como localmente, se lleva a cabo a través de la comunicación HART o RS485 y los botones del panel.
3. Aplicaciones
- Petróleo/Química/Combustibles fósiles: Cuando se combina con dispositivos de regulación, permite medir con precisión el flujo, la presión en tuberías y tanques, y el nivel de líquido.
- Electricidad/Gas de ciudad: Lugares que requieren una medición de presión, caudal y nivel de líquido con alta estabilidad y alta precisión.
- Fabricación de pulpa y papel: Se utiliza para medir la presión en hornos, la presión negativa y en otros lugares que requieren una alta estabilidad y una medición de alta precisión.
- Acero/Metales no ferrosos/Cerámica: Se utiliza para la medición de presión, caudal y nivel de líquidos en aplicaciones que requieren resistencia química y resistencia a la corrosión.
- Equipos mecánicos/Construcción naval: Se utiliza en lugares que requieren mediciones estables bajo un control estricto de la presión, el flujo, el nivel de líquido y otros indicadores.

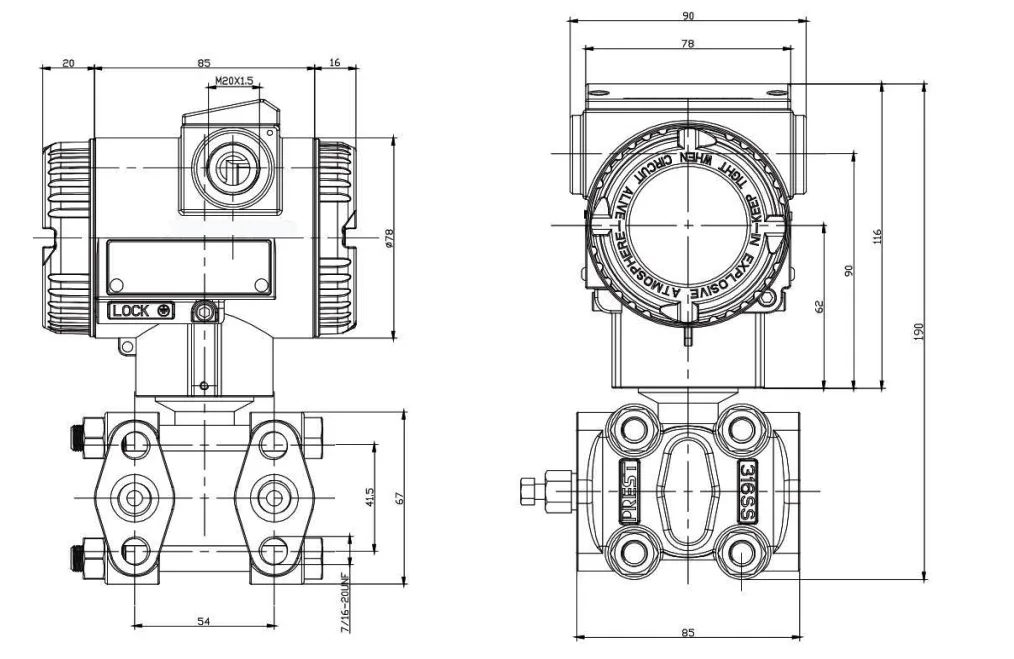

4. Dimensiones
| Parámetro | Especificaciones |
|---|---|
| Modelo | Transmisor de presión diferencial de alta precisión KPT1000-DP |
| Medio de medición | Mide la presión de líquidos, gases o vapor |
| Tipo de medición | Medición de presión diferencial, medición de presión absoluta |
| Señal de salida | Señal digital de 4~20 mA con protocolo HART Señal del puerto serie RS485 |
| Rango de medición | Código de rango: 0B Rango: (0~0,6) kPa~6 kPa Relación de compresión recomendada: 10:1 |
| Código de gama: 0C Rango: (0~2) kPa ~ 40 kPa Relación de compresión recomendada: 20:1 |
|
| Código de rango: 0E Rango: (0~2,5) kPa~250 kPa Relación de compresión recomendada: 100:1 |
|
| Código de rango: 0F Rango: (0~10) kPa~1 MPa Relación de compresión recomendada: 100:1 |
|
| Código de gama: 0G Rango: (0~30) kPa~3 MPa Relación de compresión recomendada: 100:1 |
|
| Efecto de la temperatura ambiente | El impacto total en el rango de (-25 a +65) ℃ es: ±(0,15 × TD + 0,05)¹ × TP³ × T × Span El impacto total a temperaturas de (-40 a -25) ℃ y (+65 a +85) ℃ es: ±(0,2 × TD + 0,05)¹ × TP³ × T × Span |
| Efecto de sobrepresión | ±0,11 TP3T*Span |
| Efecto de la presión estática | ±(0,051 TP3TURL + 0,0751 TP3TSpan)/10 MPa |
| Estabilidad a largo plazo | ±0,151 TP3TURL/10 años |
| Efecto de la fuente de alimentación | ±0,0011 TP3T/10 V (12~36) VCC, insignificante |
| Límite de alcance | Se puede ajustar libremente dentro de los límites superior e inferior del rango. Se recomienda seleccionar un código de rango con la relación de rango más baja posible para optimizar las características de rendimiento. |
| Ajuste a cero | Rango de calibración ≥ Rango mínimo |
| Efecto de la posición de instalación | El cambio en la posición de instalación, siempre que sea paralela a la superficie del diafragma, no afectará el punto cero. Si la posición de instalación no es paralela a la superficie del diafragma, esto se puede corregir mediante calibración. No afecta el rango. |
| Corriente de alarma | Desconectado 3,6 mA En línea 21 mA |
| Resistencia de aislamiento | 100 MΩ o más a tierra (500 V CC) |
| Resistencia del aislamiento | Para conectar a tierra una corriente alterna de 500 V, 50/60 Hz, durante 1 minuto |
