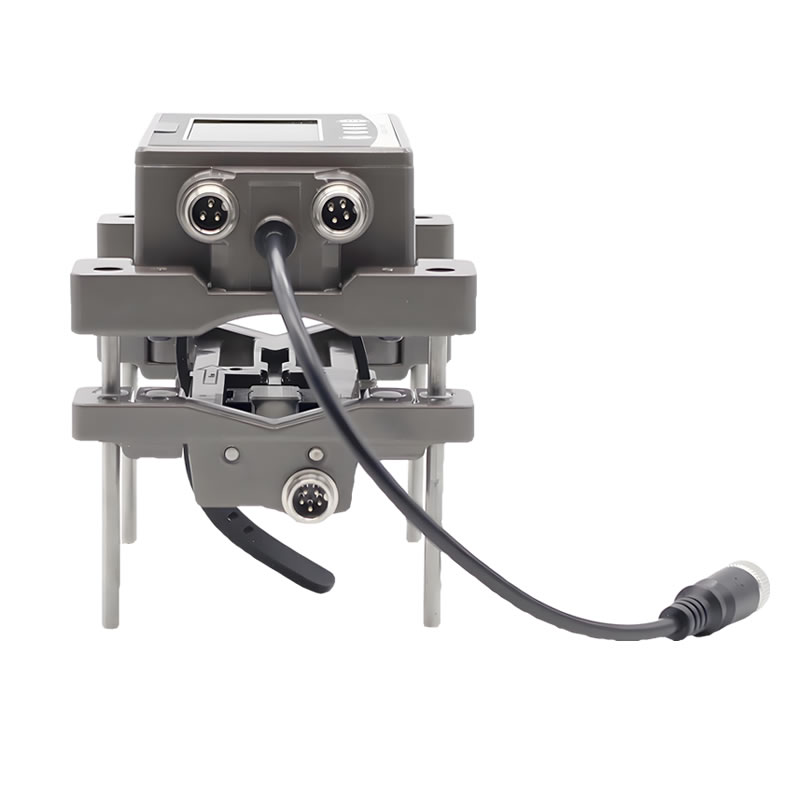

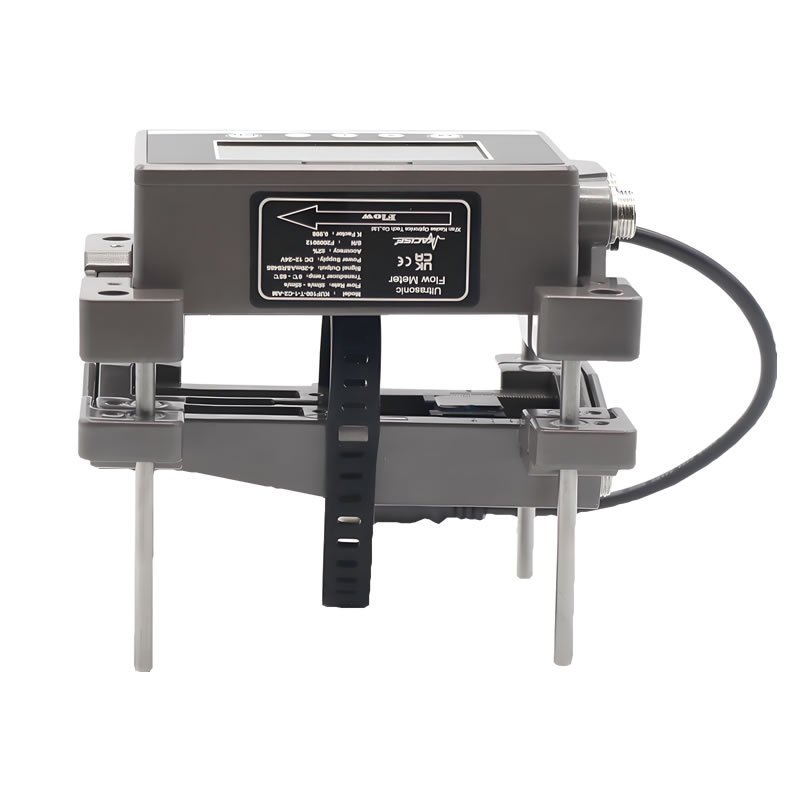

KUF100: medidor de flujo ultrasónico de fijación por abrazadera para tuberías pequeñas
Introducción
Esta serie de medidor de flujo ultrasónico Clamp-on para tuberías pequeñas es un caudalímetro ultrasónico tipo de diferenciación de tiempo industrial. Se aplica la última PFGA de nivel industrial, que mejora extremadamente la frecuencia de muestreo de señales y la tasa de tolerancia de burbujas; la tecnología TGA desarrollada por sí misma hace que sea capaz de tratar con lógica y cálculo más complejos para proporcionar mediciones más precisas y rápidas, y asegura que el caudalímetro podría soportar burbujas o impurezas no continuas dentro de 5 segundos. Además, podría ser instalado y operado de una manera conveniente sin necesidad de romper la tubería o cortar el fluido o parar el trabajo.
Característica
- Instalación sencilla y operación conveniente. No es necesario romper la tubería o parar durante mucho tiempo para la construcción, y la instalación se puede completar fácilmente en unos minutos.
- Adopta un nuevo diseño de pinza sin tocar el medio de medición. Puede evitar la pérdida de presión y la contaminación media causada por los caudalímetros tradicionales.
- Se puede configurar una variedad de modos, flexibles y diversos.
- Un conjunto de máquinas se puede utilizar para todos los diámetros dentro del rango de medición, y es adecuado para diversos tubos de metal y tubos de resina.
- Pantalla de pantalla súper grande. El contenido de la pantalla es diverso y fácil de usar.
- Se puede seleccionar como un medidor de frío ultrasónico (calor) para realizar el monitoreo y medición del consumo de energía.
Rango de flujo
| Diámetro de tubería | Valor de flujo límite superior ( L/min ) |
| 15 | 60 L/min |
| 20 | 100 L/min |
| 25 | 200 L/min |
| 32 | 300 L/min |
| 40 | 400 L/min |
| 50 | 600 L/min |
| 65 | 1000 L/min |
Sugerencia: El diámetro interior de la sección de tuberías más pequeña es mayor o igual a 12mm.
Dimensiones
| Parámetro | Especificaciones |
|---|---|
| Materiales de tubería soportados | acero inoxidable, hierro, latón, aluminio, PVC, PP, PVDF y otros tubos de plástico rígido |
| Supported Liquid Medium | Agua u otra (single sin partículas sólidas e impurezas) |
| Temperatura media apoyada | 0-75°C (sin congelación en la superficie, alta temperatura, versión personalizable) |
| Default Low Flow Cutoff | 0.1m/s |
| Método de visualización | LCD retroiluminado 256*128 |
| Tiempo de respuesta | 0,5 ~ 60 |
| Clase de precisión | ±2%, hasta ±1% después de la calibración |
| Período de almacenamiento de datos | 300 milisegundos |
| Memory Backup | EEPROM (longitud de almacenamiento de datos: más de 10 años, frecuencia de lectura y escritura de datos: más de 1 millón de veces) |
| Conectores de potencia e I/O | Enchufe de aviación M12 |
| Salida | 4-20 mA |
| Comunicación | Modbus RS485 |
| Producto opcional | OCT (función de pulso) / una alarma de relé |
| Fuente de alimentación | VDC 10-24V |
| Energía eléctrica | ▪3W |
| Protección de circuitos | Protección inversa de potencia, protección contra el aumento de potencia |
| Cada protección de cortocircuito de salida, cada protección de aumento de salida | |
| Nivel de protección | IP65 |
| Temperatura ambiente | -10 a 60°C (sin congelación) |
| Humedad relativa | 35 a 85% RH (sin condensación) |
| Resistencia a la vibración | 10 a 55 Hz, doble amplitud 1,5mm, 2 horas cada uno para ejes XYZ |
| Resistencia al impacto | 100m/s2 pulso de 16 ms, X, Y, eje Z cada 1000 veces |
| Material del medidor | aleación de aluminio, plástico industrial |
| Longitud del cable | Estándar 2 metros, (PT1000 estándar 9 metros) |
