Medidor ultrasónico de nivel de lodos tipo split KWD120
1.Introducción
El medidor ultrasónico de nivel de lodo tipo split KWD120 es un instrumento de medición de nivel de lodo de contacto, altamente confiable, rentable y fácil de instalar y mantener. Detecta la distancia bajo el agua mediante la propagación del líquido. Se trata de una nueva generación de equipos de sondeo ultrasónico de profundidad desarrollada por nuestra empresa tras años de arduo trabajo.
2. Depuración
Debido a los diferentes entornos de instalación del instrumento, el medidor ultrasónico de nivel de lodos de tipo Split debe conocer las condiciones básicas de la medición requerida antes de comenzar a funcionar, tales como: rango de medición, punto cero, rango completo y condiciones de trabajo in situ, etc. Por lo tanto, es necesario configurar el instrumento antes de realizar la medición.
Otros: Por favor, no modifique por su cuenta los tres elementos: selección de sonda, calibración de parámetros y selección de algoritmo.
3. Dimensiones

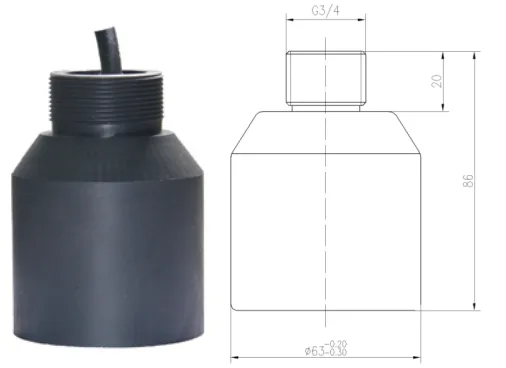

(1) Utilice una sonda ultrasónica de 50 kHz
| Max gama | Min Español de América Latina (es-419) radio | Max gama | Min Español de América Latina (es-419) radio | Max gama | Min Español de América Latina (es-419) radio |
| 5 m | ≥6,75 | 10 m | ≥13,49 | 15 m | ≥20,24 |
| 20 m | ≥26,98 | 30 m | ≥40,47 | 40 m | ≥53,96 |
(2) Utilice una sonda ultrasónica de 200 kHz
| Max gama | Min Español de América Latina (es-419) radio | Max gama | Min Español de América Latina (es-419) radio | Max gama | Min Español de América Latina (es-419) radio |
| 5 m | ≥1,72 | 10 m | ≥3,44 | 15 m | ≥5,15 |
| 20 m | ≥6,87 | 30 m | ≥10,31 | 40 m | ≥13,75 |

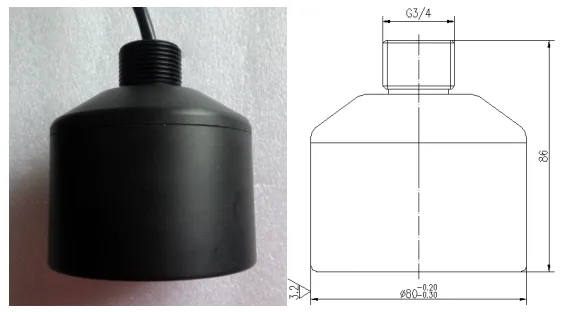

(3) Utilice una sonda ultrasónica de 300 kHz
| Max gama | Min Español de América Latina (es-419) radio | Max gama | Min Español de América Latina (es-419) radio | Max gama | Min Español de América Latina (es-419) radio |
| 5 m | ≥0,83 | 10 m | ≥1,66 | 15 m | ≥2,49 |
| 20 m | ≥3,32 | 30 m | ≥4,99 | 40 m | ≥6,65 |

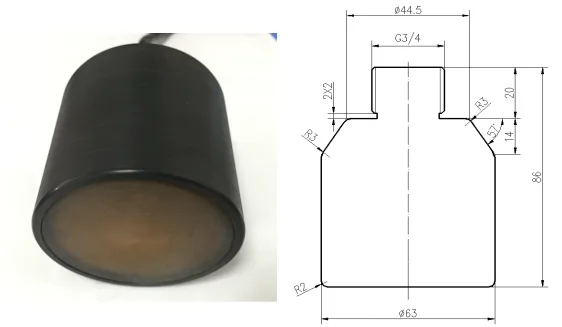

(4) Utilice una sonda ultrasónica de 400 kHz
| Max gama | Min Español de América Latina (es-419) radio | Max gama | Min Español de América Latina (es-419) radio | Max gama | Min Español de América Latina (es-419) radio |
| 5 m | ≥0,70 |

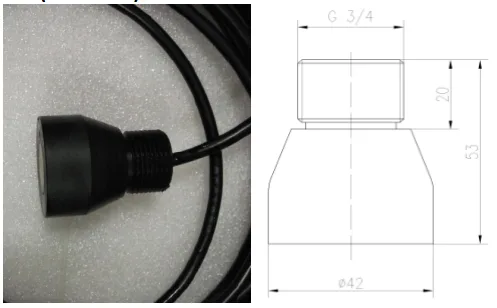

(5) Utilice una sonda ultrasónica de 500 kHz
| Max gama | Min Español de América Latina (es-419) radio | Max gama | Min Español de América Latina (es-419) radio | Max gama | Min Español de América Latina (es-419) radio |
| 1 m | ≥0,35 | 2 m | ≥0,71 | 3 m | ≥1,06 |

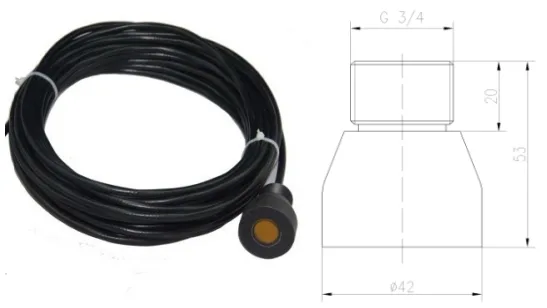

(6) Utilice una sonda ultrasónica de 650 kHz
| Max gama | Min Español de América Latina (es-419) radio | Max gama | Min Español de América Latina (es-419) radio | Max gama | Min Español de América Latina (es-419) radio |
| 1 m | ≥0,32 | 2 m | ≥0,63 | 3 m | ≥0,95 |
Recurso
| Función | Tipo split |
|---|---|
| Gama | El rango de medición estándar es de 5 metros, 10 metros, 15 metros y 20 metros, y se puede personalizar para alcanzar rangos de 30 metros, 40 metros, 50 metros, 60 metros, 70 metros y otros rangos especiales. |
| Precisión de medición | 1%~3% |
| Resolución | 5 mm o 0,51 TP3T (el más grande) |
| Pantalla | Pantalla LCD china |
| Salida analógica | 4~20 mA/carga de 510 Ω |
| Salida de relé | 2 vías: CA 250 V/5 A o CC 30 V/5 A, estado programable |
| Fuente de alimentación | Estándar 220 V CA + 151 TP3T 50 Hz Opcional: 24 V CC, 120 mA Fuente de alimentación personalizada de 12 V CC o por batería |
| Temperatura ambiente | Instrumento de visualización: -20 a +60 ℃; sonda: -20 a +80 ℃ |
| Comunicación | Comunicación opcional 485, 232 (protocolo del fabricante) |
| Nivel de protección | Instrumento con pantalla IP65, sonda IP68 |
| Cable de sonda | Longitud estándar de 10 metros; se puede personalizar hasta 100 metros (sin interferencias electromagnéticas) |
| Instalación de la sonda | Dependiendo de la selección del rango de medición y de la sonda |
| Consumo de energía de los productos alimentados a 24 V | En el cuadro de instrumentos de 24 V, la potencia específica es la siguiente: Con una salida de solo mA, la potencia es de 1,5 W (estándar); Con solo 485, la potencia de salida es de 0,9 W (opcional); Con una salida de 485 y mA, la potencia es de 1,6 W (opcional); Si se añaden dos relés, el consumo de energía aumenta en 0,8 W con respecto al valor original (opcional); |
| Consumo de energía de los productos alimentados a 220 V | La potencia del instrumento de 220 V CA es de 5 W. |
