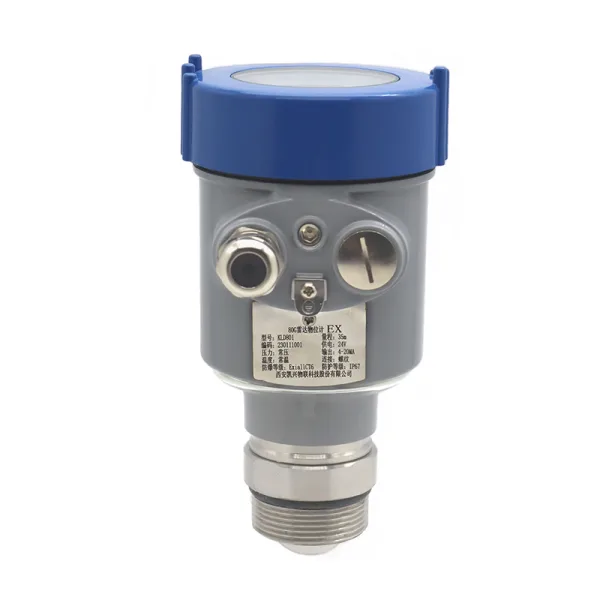

Capteur de niveau radar KLD801 pour liquides non corrosifs

Introduction

Le capteur de niveau radar KLD801 adopte la technologie d'onde continue modulée en fréquence (FMCW) et transmet un signal radar modulé en fréquence continue à haute fréquence à travers son antenne. Le signal transmis est réfléchi par le milieu et reçu par l'antenne sous forme d'échos à différentes fréquences. Le changement de fréquence est proportionnel à la distance et converti en hauteur du niveau du matériau.

KLD801 Radar Level Sensor 80G ultra-haute fréquence radar instrument utilise une méthode de mesure sans contact pour mesurer le niveau de milieu liquide et solide. Ils mesurent une grande variété de milieux liquides, même à des pressions élevées et des températures extrêmes. Mesure du solvant, mesure du milieu corrosif, mesure hygiénique, etc. Dans le même temps, il peut également mesurer les solides légers et lourds de façon stable et fiable. Même la forte poussière et le bruit, l'adhérence et la condensation n'affecteront pas les résultats de mesure.

Fonctionnalité

• Mesure sans contact. La mesure ne sera pas affectée par des changements dans les propriétés moyennes ou les conditions de procédé, comme la température, la pression ou l'intensité des poussières. Les réglages sont faciles, ce qui élimine la nécessité de remplir et de vider les conteneurs, permet d'économiser du temps pendant le démarrage de l'instrument et rend l'instrument pratiquement sans entretien.
• Grande portée de mesure et petite zone aveugle La plage de mesure est de 0,1 ~ 120 m, ce qui répond essentiellement aux exigences de mesure des conditions de travail sur place.
• La taille de l'antenne est petite, l'angle du faisceau est petit et la capacité de mise au point est forte. Il est pratique pour l'installation radar sur place. Il a une capacité anti-interférence plus forte pour l'environnement à l'intérieur du réservoir. Par exemple, il y a de l'agitation, des bobines de chauffage, des chicanes, etc. dans le réservoir ou l'effet de mesure dans le tuyau droit est encore bon.
• Haute précision La précision peut atteindre ±2mm, ce qui peut répondre pleinement aux exigences de précision des conditions de travail sur le terrain sans mesurer.
• La longueur d'onde du signal est courte Il est préférable pour la mesure du niveau de poudre, particules, etc.

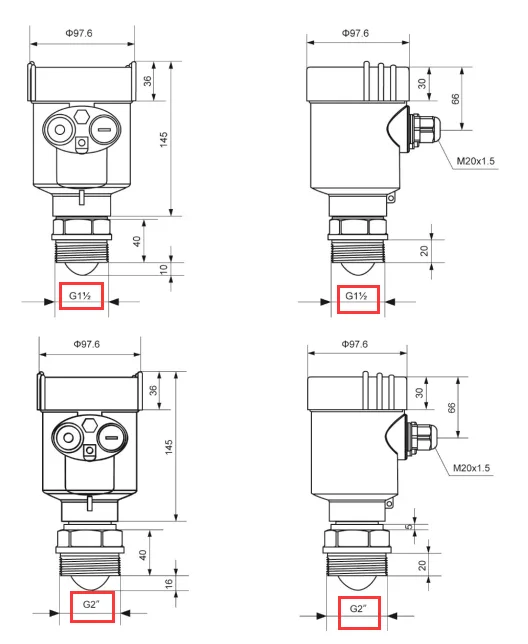

Dimensions du produit

Unité en mm :

Tableau de sélection du capteur de niveau radar

	KLD801	KLD802	KLD803	KLD804	KLD805	KLD806
Moyen	liquide non corrosif	liquide non corrosif, légèrement corrosif	solide liquide corrosif, vapeur, mousse	liquide non corrosif, légèrement corrosif	Solide liquide corrosif, vapeur, mousse, haute température, haute pression	solide, conteneur de stockage, conteneur de traitement, application de poussière forte
Angle de lancement	8°	8°	8°	3°	3°	3°
Plage de mesure	0,05 m ~ 100 m	0,1 m100 m	0,1 m100 m	0,1 m100 m	0,1 m100 m	0,3 m ~ 100 m
Connexion	G11⁄2A / 11⁄2NPT fil / bride ≥ DN40	bride ≥ DN80	bride ≥ DN50	bride ≥ DN50	bride ≥ DN80	bride ≥ DN 100
Température	-40'80°C	-40 - 110 °C	-40°130°C	-40°130°C	-40.200°C	-40 - 110 °C
Pression	-0,1~0,3 MPa	-0.1.1.6 MPa	-0,12,5 MPa	-0.11.0 MPa	-0,12,5 MPa	-0,1~0,3 MPa
