Welkom bij de Berekeningstabel voor capaciteitsniveautransmitters — een hulpmiddel waarmee u snel en nauwkeurig de belangrijkste parameters voor uw niveaumetinginstallatie kunt berekenen.
In deze handleiding wordt stap voor stap uitgelegd hoe je hoe de tabel te gebruiken, leg uit wat elk veld betekent, en je laten zien hoe je de resultaten moet interpreteren.
Hoe gebruik je deze tool?
🖱️ Cijfers aanpassen
Elk invoerveld voor getallen is voorzien van ▲ en ▼ knoppen aan de rechterkant:
- Klik ▲ om de waarde te verhogen
- Klik ▼ om de waarde te verlagen
- Je kunt het nummer ook rechtstreeks in het veld invoeren
💡 Tip: Beweeg je muis over een willekeurig invoerveld om de aanpassingsknoppen duidelijk zichtbaar te maken.
📊 Keuzelijsten
De tabel bevat verschillende vervolgkeuzemenu's waarmee je opties kunt selecteren, zoals Weergavetype en Koellichaam. Klik gewoon op het uitklapmenu en kies de optie die bij jouw configuratie past.
🔄 Automatische berekening
Alle resultaten worden bijgewerkt meteen zodra u een waarde wijzigt — u hoeft niet op een knop “Berekenen” te klikken.
Paragraaf 1: Berekening van de totale lengte van de sensor
In dit gedeelte wordt de totale lengte van de sensoreenheid, bestaande uit de sensorkop en de sonde die in de tank wordt gestoken.
| Veld | Wat dit betekent | Gebruiksaanwijzing |
|---|---|---|
| Type sensor | Type gebruikte sensor | Momenteel ingesteld op “Capaciteitsniveautransmitter” |
| Weergaveoptie | Of je sensor nu een digitaal display heeft of niet | Kies “Geen weergave” of “Digitaal scherm” |
| Optie voor koellichaam | Of je sensor nu wel of geen koellichaam heeft (voor toepassingen bij hoge temperaturen) | Kies “Geen koellichaam” of “Met koellichaam” |
| Totale lengte van de sensor | Resultaat — totale lengte van de sensoreenheid | Deze waarde wordt automatisch berekend op basis van uw keuzes |
📐 Hoe het werkt
De totale lengte van de sensor wordt als volgt berekend:
- Geen beeldscherm + geen koellichaam → 75,5 mm + hoogte tank
- Zonder display + met koellichaam → 154,5 mm + hoogte tank

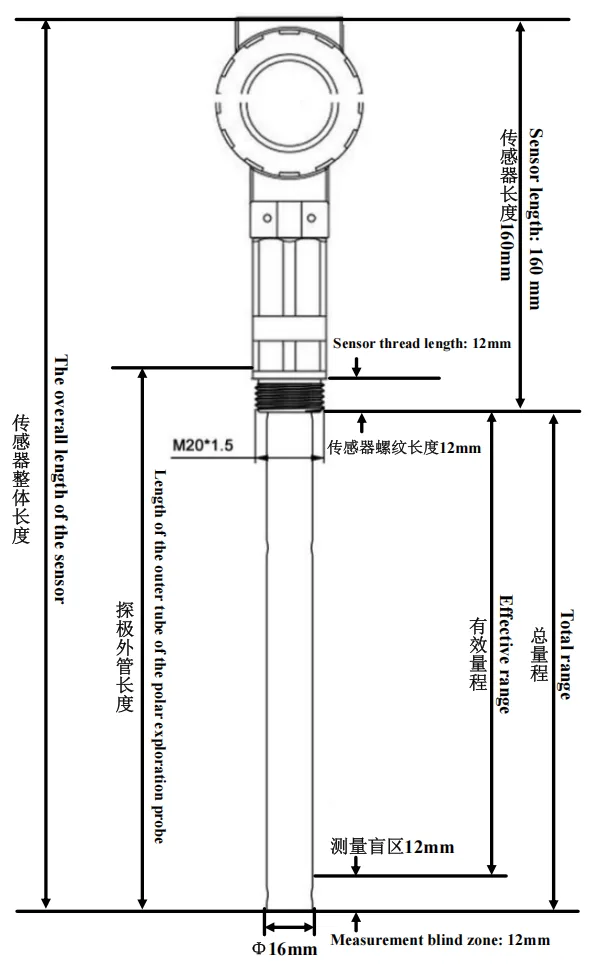

- Digitaal display + zonder koellichaam → 160 mm + hoogte van de tank

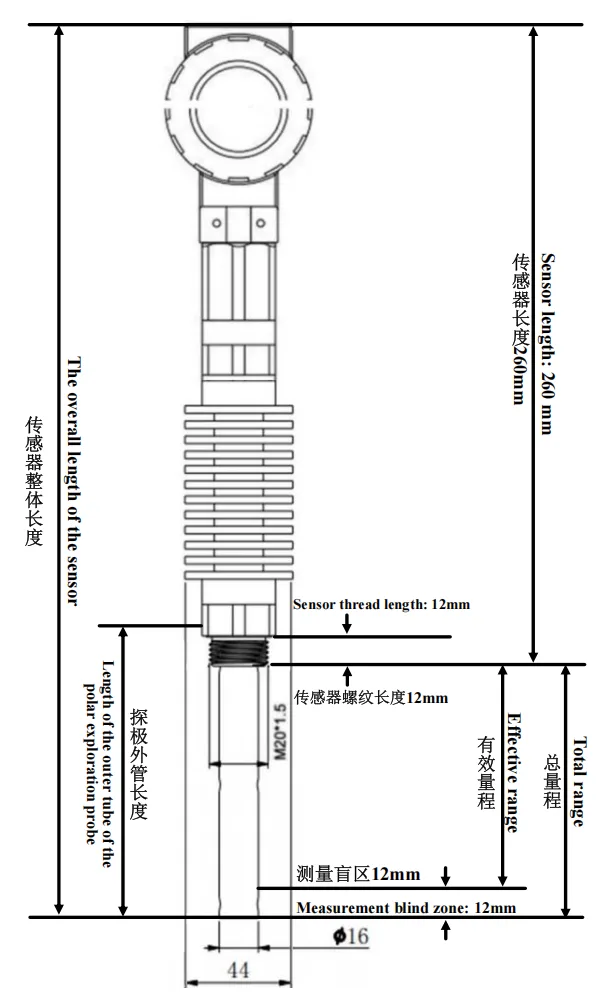

- Digitaal display + met koellichaam → 260 mm + hoogte van de tank
Waarom dit belangrijk is: Hiermee kun je zien hoeveel ruimte de sensor in beslag neemt, vanaf de bovenkant van de tank tot aan het uiteinde van de sonde.
Klik hier om te selecteren en te berekenen.
Paragraaf 2: Berekening van de lengte van de buitenbuis
In dit hoofdstuk worden de lengtes berekend van diverse buitenbuizen die de sonde in de tank beschermen.
📝 Belangrijke mededeling
Let op het volgende voordat u waarden invoert:
- Wanddikte + flensdikte ≥ 12 mm — Als de som kleiner is dan 12 mm, corrigeert het systeem dit automatisch en krijg je hiervan een melding.
- Als Wanddikte + flensdikte = 12 mm, de afstand van de onderkant van de schroefdraad tot het uiteinde van de sonde is gelijk aan het totale bereik (binnenhoogte van de tank).
Invoervelden
| Veld | Wat dit betekent | Gebruiksaanwijzing |
|---|---|---|
| Lengte van de onderkant van de schroefdraad tot het uiteinde van de sonde (totaal bereik) | Het totale meetbereik van de sensor — dat doorgaans gelijk is aan de binnenhoogte van de tank | Voer het hoogtebereik van het vloeistofpeil in uw tank in |
| Lengte van de bovenkant van de schroefdraad tot het uiteinde van de sonde | De afstand van de bovenkant van de draad tot het uiteinde van de sonde | Dit wordt automatisch berekend (totaal bereik + 12 mm) |
| Wanddikte | Dikte van de tankwand op het bevestigingspunt | Voer de gemeten dikte in mm in |
| Dikte van de flens | Dikte van de montageflens | Voer de gemeten dikte in mm in |
| Lengte van de koelbuis | Lengte van de koelbuis (indien van toepassing) | Wordt automatisch ingesteld op 100 mm wanneer “Met koellichaam” is geselecteerd |
| Tolerantie van roestvrijstalen buizen | Productietolerantie voor de roestvrijstalen buis | De standaardinstelling is 0,2 mm — pas deze indien nodig aan |
🔢 Resultaten
| Resultaatveld | Wat het laat zien |
|---|---|
| Lengte van de buitenste sondebuis | Lengte van de buitenste roestvrijstalen buis |
| Lengte van de kunststofbuis | Lengte van de kunststof isolatiebuis |
| Lengte van de vezelbuis | Lengte van de isolatiebuis voor glasvezel |
Waarom dit belangrijk is: Aan de hand van deze waarden kunt u controleren of de buizen goed in uw tank passen en het gewenste meetbereik bestrijken.
Klik hier om te selecteren en te berekenen.
Paragraaf 3: Berekening van de binnensonde
In dit hoofdstuk worden de afmetingen van de interne sonde berekend, die van cruciaal belang zijn voor nauwkeurige meetresultaten.
Invoervelden
| Veld | Wat dit betekent | Gebruiksaanwijzing |
|---|---|---|
| Sonde-tolerantie | Fabricagetolerantie voor de sondestaven (±) | De standaardinstelling is ±0,1 mm — pas deze aan als uw toepassing een andere nauwkeurigheid vereist |
| Lengte bovenste/onderste sonde | Lengte van het bovenste en onderste deel van de sonde | Voer de gewenste lengte in mm in |
🔢 Resultaten
| Resultaatveld | Wat het laat zien |
|---|---|
| Lengte van de middelste sonde | Lengte van het middelste (geïsoleerde) deel van de sonde |
| Effectief meetbereik | Het daadwerkelijk bruikbare meetbereik van de sonde |
Waarom dit belangrijk is: Deze waarden bepalen het actieve meetgebied van de sonde. De lengte van de middelste sonde is van invloed op de capaciteitsmeting, en het effectieve bereik geeft aan wat het maximale niveau is dat u kunt meten.
De resultaten bekijken
📊 Alle resultaten worden in het rood en vetgedrukt weergegeven
In de hele tabel worden alle berekende resultaten weergegeven in vetgedrukte blauwe tekst samen met het apparaat mm.
Hier volgt een beknopt overzicht:
| Resultaat | Wat dit je vertelt |
|---|---|
| Totale lengte van de sensor | Hoe lang de gehele sensoreenheid is |
| Lengte van de buitenste sondebuis | Hoe lang moet de beschermende buitenbuis zijn? |
| Lengte van de kunststofbuis | Hoe lang moet de kunststof isolatiebuis zijn? |
| Lengte van de vezelbuis | Hoe lang moet de isolatiebuis van glasvezel zijn? |
| Lengte van de middelste sonde | De actieve meetlengte binnenin de tank |
| Effectief meetbereik | Het hoogste niveau dat je kunt meten |
Afbeeldingsbron
Aan de rechterkant van de rekenmachine zie je twee afbeeldingen:
📐 Afbeelding 1: Installatieschema
🖼️ Afbeelding 2: Modeltekening
💡 Klik op een van de afbeeldingen om deze te vergroten — handig om afmetingen en installatiegegevens te controleren.
Klik hier om te selecteren en te berekenen.
Tips en aanbevolen werkwijzen
✅ Voordat je begint
- Zorg ervoor dat je afmetingen van de tank klaar (hoogte, wanddikte)
- Controleer of je sensor een digitaal display of koellichaam
- Zorg ervoor dat je flensdikte gemeten
📝 Tijdens het invoeren
- Gebruik de ▲ / ▼-knoppen voor snelle waardeaanpassingen
- Typ de getallen rechtstreeks in als je een specifieke waarde nodig hebt
- Let op de automatische kennisgeving als wanddikte + flensdikte < 12 mm
🔍 Na de berekening
- Nogmaals controleren dat alle ingevoerde waarden overeenkomen met uw daadwerkelijke configuratie
- Opslaan of afdrukken de resultaten voor uw installatieteam
- Klik op de afbeelding van het model om de afmetingen te controleren
⚠️ Veelgemaakte fouten die je moet vermijden
| Fout | Oplossing |
|---|---|
| Vergeten de dikte van de flens mee te rekenen | Meet altijd de werkelijke flensdikte en voer deze in |
| Alleen de wanddikte invoeren | Voor de berekening zijn zowel de wand- als de flensdikte nodig |
| De tolerantiewaarden negeren | Productietoleranties zijn van invloed op de buislengtes — houd hier rekening mee voor een nauwkeurige berekening |
| Ervan uitgaande dat “Totaal bereik” = tankhoogte | Ja, bij standaardinstallaties — maar controleer je specifieke configuratie |
