Hieronder volgt een representatief systeemontwerp op basis van typische eisen voor waterkwaliteitsmonitoring in kustestuaria op het Iberisch Schiereiland waar tweekleppigen en vis worden gekweekt. Specifieke cijfers geven een beeld van de verwachte prestaties op basis van productspecificaties en vergelijkbare toepassingen onder soortgelijke bedrijfsomstandigheden.
Achtergrond van het project
De Atlantische en Middellandse Zeekusten van het Iberisch Schiereiland worden gekenmerkt door getijdenestuaria en kustlagunes die een belangrijke aquacultuursector ondersteunen — tweekleppige schelpdieren (mosselen, oesters), zeewier en vis (zeebrasem, zeebaars) — naast leefgebieden voor moerasvogels en ambachtelijke visserij. Deze estuariene ecosystemen staan onder toenemende druk op de waterkwaliteit als gevolg van afvloeiing uit de landbouw stroomopwaarts, seizoensgebonden toeristische toestroming, lozingen van afvalwater uit de aquacultuur en schommelingen in het zoutgehalte door getijden.
Lokale milieu-instanties en aquacultuurcoöperaties maakten al geruime tijd gebruik van handmatige steekproeven vanaf boten om de waterkwaliteit te controleren. Wekelijkse of tweewekelijkse steekproeven bleken echter onvoldoende om de snelle veranderingen in de waterkwaliteit vast te leggen die kenmerkend zijn voor getijdenestuaria, en konden evenmin een vroegtijdige waarschuwing geven voordat zuurstofgebrek of algenbloei zich ontwikkelden.
Uitdagingen
De monitoringomgeving bracht een aantal specifieke moeilijkheden met zich mee:
- Verspreide en moeilijk bereikbare locaties: De meetstations waren verspreid over smalle getijdenkanalen en wadden, die alleen met kleine werkboten bereikbaar waren. Op verschillende locaties was er geen aansluiting op het elektriciteitsnet.
- Zeer wisselende wateromstandigheden: Het zoutgehalte schommelde tussen brak en bijna zeewater, afhankelijk van het getij en de neerslag. De troebelheid nam tijdens het regenseizoen aanzienlijk toe. Het gehalte aan opgeloste zuurstof in dichtbevolkte aquacultuurgebieden daalde 's nachts meetbaar.
- Vereisten voor multiparameterbewaking: Om zowel de geschiktheid voor aquacultuur als de naleving van milieunormen te beoordelen, moest het team gelijktijdig metingen verrichten van de pH-waarde, het gehalte aan opgeloste zuurstof (DO), de troebelheid, de geleidbaarheid/het zoutgehalte en de temperatuur. In kwetsbare gebieden was bovendien monitoring van chlorofyl-a nodig om vroegtijdig te kunnen waarschuwen voor algenbloei.
- Niet-duurzame handmatige aanpak: Het onderhoud van afzonderlijke instrumenten met één parameter verspreid over meerdere stations bracht hoge operationele kosten en een grote arbeidsbelasting met zich mee, die op de lange termijn niet houdbaar waren.
Oplossing
Het projectteam heeft de KWS-850 Multiparameter-waterkwaliteitssensor als het belangrijkste instrument voor een hybride monitoringarchitectuur waarin vaste, geautomatiseerde meetstations worden gecombineerd met mobiele metingen vanaf boten.
Waarom de KWS-850?
| Vereisten voor de locatie | Kenmerken van de KWS-850 | Operationeel voordeel |
|---|---|---|
| Meerdere parameters in één sonde | Geïntegreerde reeks optische en elektrochemische sensoren | Met één enkele installatie worden pH, zuurstofgehalte (DO), troebelheid, geleidbaarheid, temperatuur en (optioneel) chlorofyl-a gemeten |
| Afgelegen locaties zonder aansluiting op het elektriciteitsnet | Laag stroomverbruik (≤0,8 W) dankzij ondersteuning door een zonnepaneel en een accu | Continu, onbemand bedrijf bij afgelegen meetstations in estuaria |
| Hoge troebelheid en biologische aangroei | Behuizing met IP68-classificatie en een zelfreinigende wisser op de optische vensters | Betrouwbare meetresultaten in troebel estuarien water zonder dagelijkse onderhoudsbezoeken |
| Vereiste inzake realtimegegevens | Digitale communicatie-interface die compatibel is met platforms voor gegevensverzameling | Gegevens kunnen op vaste tijdstippen worden verzonden voor waarschuwingen op basis van drempelwaarden |
| Variatie in het zoutgehalte als gevolg van getijden | Breed geleidbaarheidsbereik met automatische temperatuurcompensatie | Nauwkeurige meting van brak tot bijna zeewaterachtig zoutgehalte |
Inzet in het veld
De implementatie had betrekking op een getijdenwaterloop, waarbij een hybride monitoringstrategie op meerdere niveaus werd toegepast.
Vaste meetstations
Op houten palen bij belangrijke dwarsdoorsneden van het estuarium werden KWS-850-sensoren geïnstalleerd. Elk meetstation was uitgerust met een zonnepaneel en een accusysteem, waardoor het zonder aansluiting op het elektriciteitsnet en zonder toezicht kon functioneren. De sensoren werden onder het laagwaterpeil gemonteerd om ervoor te zorgen dat ze ongeacht de getijdensituatie continu onder water blijven, waardoor 24 uur per dag online monitoring mogelijk is.

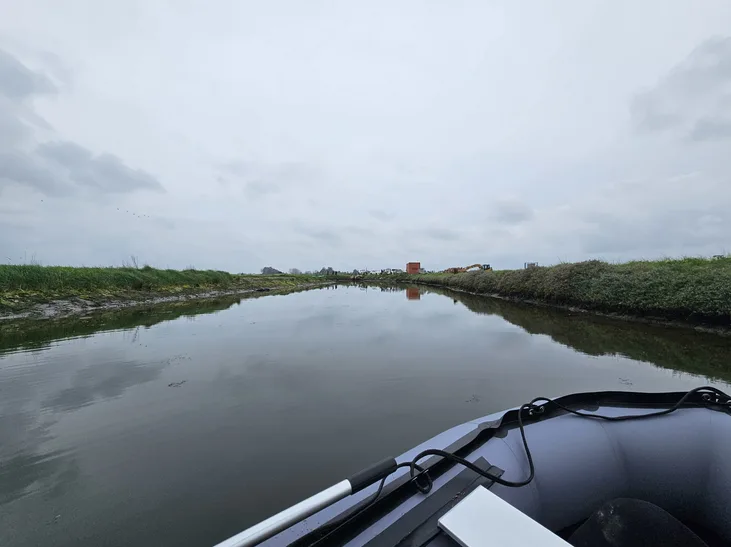

Transectonderzoeken vanaf een boot

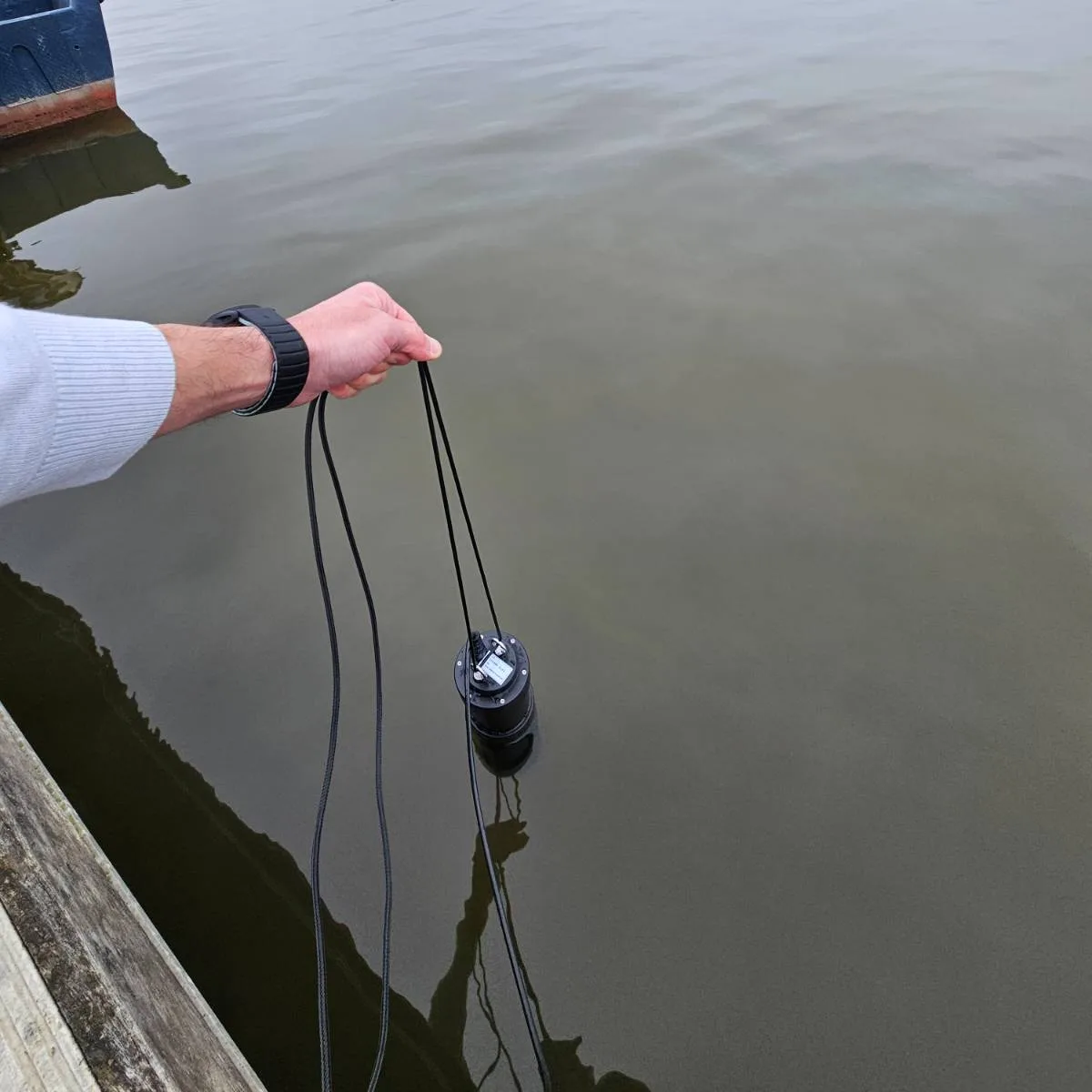

Het monitoringteam voerde periodieke onderzoeken vanaf een boot uit met behulp van een draagbare KWS-850-configuratie langs vooraf vastgestelde transecten. De sensor werd op verschillende dieptes ingezet om de verticale stratificatie in kaart te brengen, wat met name van belang is tijdens het droge seizoen, wanneer zoutwaterintrusie leidt tot dichtheidslagen in het estuarium.

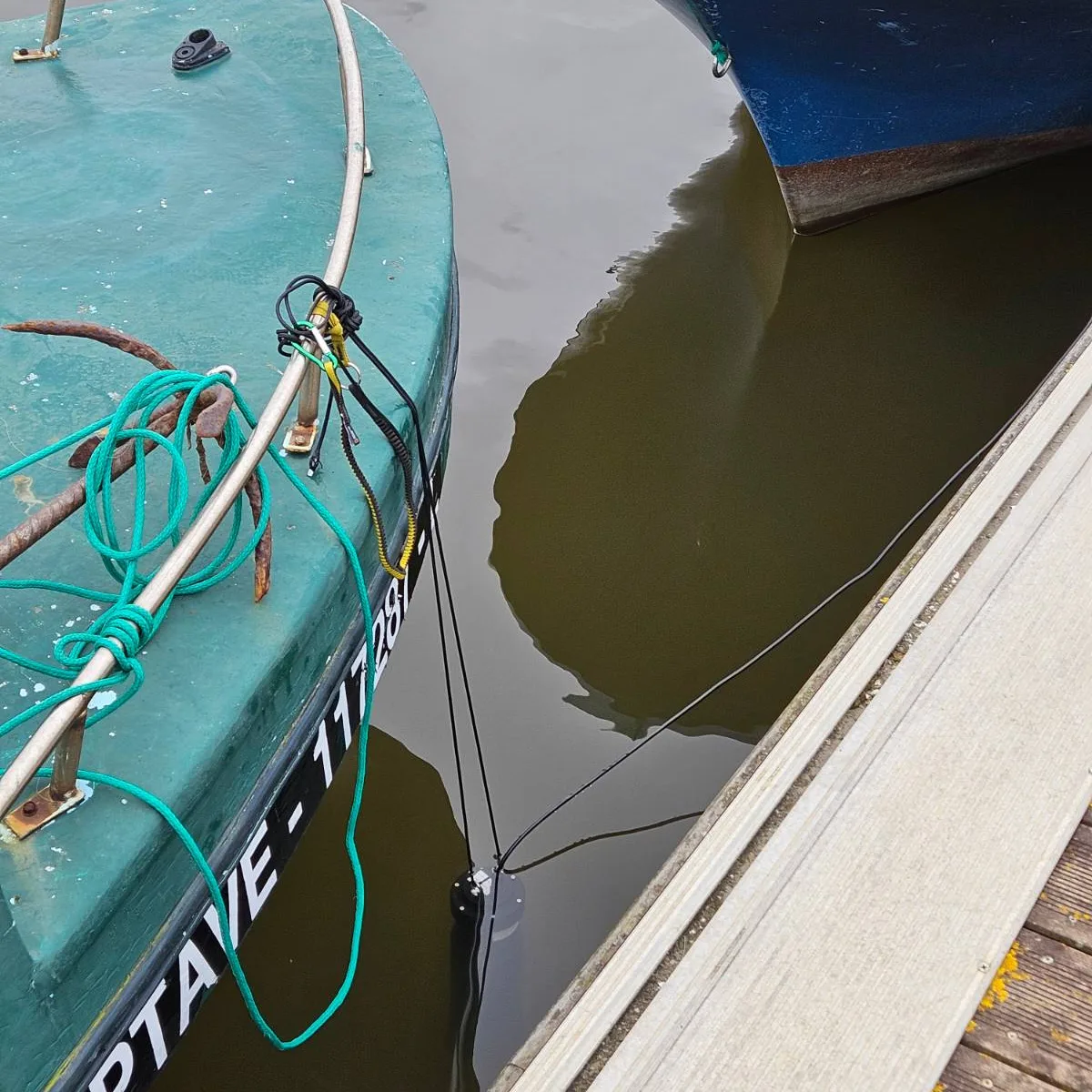

Coördinatie tussen meerdere boten
Er werden meerdere werkboten ingezet voor gecoördineerde operaties, waaronder het vervoer van materieel, het vervoer van personeel en het uitvoeren van dwarsdoorsneden. Alle schepen waren uitgerust met veiligheidsuitrusting, waaronder reddingsringen.
Verwachte prestaties
In de onderstaande tabel worden de verwachte prestatieverbeteringen samengevat op basis van de ontwerpspecificaties van het systeem en vergelijkbare implementaties in soortgelijke estuariene omgevingen:
| Metrisch | Traditionele handmatige bemonstering | Met het KWS-850-hybride systeem |
|---|---|---|
| Bemonsteringsfrequentie | Om de 1 à 2 weken | Doorlopende monitoring vanaf vaste meetpunten + periodieke inspecties per boot |
| Gecontroleerde parameters | 3–4 (pH, zuurstofgehalte, temperatuur, troebelheid) | 5+ (inclusief geleidbaarheid/zoutgehalte, chlorofyl-a, enz.) |
| Beschikbaarheid van gegevens | Handmatige logbestanden met een aanzienlijke vertraging | Realtime of geplande gegevensaggregatie voor trendanalyse |
| Vroegtijdige waarschuwingscapaciteit | Afhankelijk van handmatige controle, trage reactie | Drempelwaarschuwingen kunnen dalende trends in het zuurstofgehalte (DO) detecteren voordat kritieke niveaus worden bereikt |
| Behoefte aan arbeidskrachten in het veld | Hoog, waardoor er regelmatig met de boot moet worden gereisd | Aanzienlijk verminderd; de frequentie van de enquêtes kan worden verlaagd |
Verwacht wordt dat continue gegevens van vaste meetstations het mogelijk zullen maken om trends in het risico op zuurstoftekort vroegtijdig te signaleren, waardoor de bevoegde instanties voldoende tijd krijgen om de voerschema’s aan te passen, beluchtingssystemen in te schakelen of andere mitigerende maatregelen te nemen — en zo de mogelijke gevolgen van plotselinge zuurstoftekorten voor de aquacultuurproductie te beperken.
Ter verduidelijking: de Richtlijnen van de Voedsel- en Landbouworganisatie inzake het beheer van de waterkwaliteit in de aquacultuur beveelt aan om het DO-gehalte boven de 4 mg/l te houden en de ammoniakstikstofwaarden in intensieve productiesystemen te monitoren. Het systeem voor continue monitoring is ontworpen om exploitanten te helpen door middel van proactief beheer binnen deze drempelwaarden te blijven.
Veelgestelde vragen over ontwerp
1. Kan deze architectuur functioneren in estuaria met extreme getijdenverschillen?
Ja. De inbouwdiepte van de sensor is zo ingesteld dat deze onder het laagste laagwaterpeil ligt, zodat de sensor continu onder water blijft. Voor locaties met een getijdenverschil van meer dan 4 meter kan de montagebeugel worden aangepast of kan een telescopisch stangmechanisme worden toegevoegd om het getijdenverschil op te vangen.
2. Hoe wordt biofouling aangepakt in voedselrijk estuarien water?
De KWS-850 is voorzien van een zelfreinigende wisser op de optische vensters, die met programmeerbare tussenpozen in werking treedt. In omgevingen met een hoog gehalte aan voedingsstoffen kan de reinigingsfrequentie worden verhoogd. Voor locaties waar veel vervuiling optreedt, is een anti-aangroei-bescherming van een koperlegering als accessoire verkrijgbaar.
3. Welke opties voor gegevensoverdracht zijn geschikt voor afgelegen locaties in estuaria?
Voor locaties aan de kust met mobiele dekking is 4G/NB-IoT de voorkeursoptie. In meer afgelegen gebieden zonder betrouwbaar mobiel signaal kan, afhankelijk van de beschikbare infrastructuur, gebruik worden gemaakt van LoRa-gebaseerde transmissie naar een nabijgelegen gateway-station of van datadoorsturing via satelliet.
4. Kan het systeem worden geïnstalleerd zonder gespecialiseerde scheepsbouwkundige kennis?
Ja. Voor de vaste stations worden standaard houten palen gebruikt die door lokale aannemers kunnen worden geslagen. De bevestigingsbeugel voor de sensor en het zonnepaneel zijn ontworpen voor montage met bouten. Voor het meetgedeelte vanaf een boot zijn slechts een kleine werkboot en een opgeleide technicus nodig — er is geen speciaal vaartuig vereist.
Conclusie
Dit referentieontwerp toont aan dat de op de KWS-850 gebaseerde hybride monitoringarchitectuur — waarbij vaste, op zonne-energie werkende stations worden gecombineerd met mobiele metingen vanaf boten — uitstekend geschikt is voor de uitdagende omstandigheden in Europese getijdenestuaria: verspreide toegangswegen, geen aansluiting op het elektriciteitsnet en aanzienlijke variabiliteit in de waterkwaliteit. Deze aanpak biedt een praktisch model voor soortgelijke monitoringprogramma’s voor estuaria en lagunes op het Iberisch Schiereiland en in andere kustgebieden.
