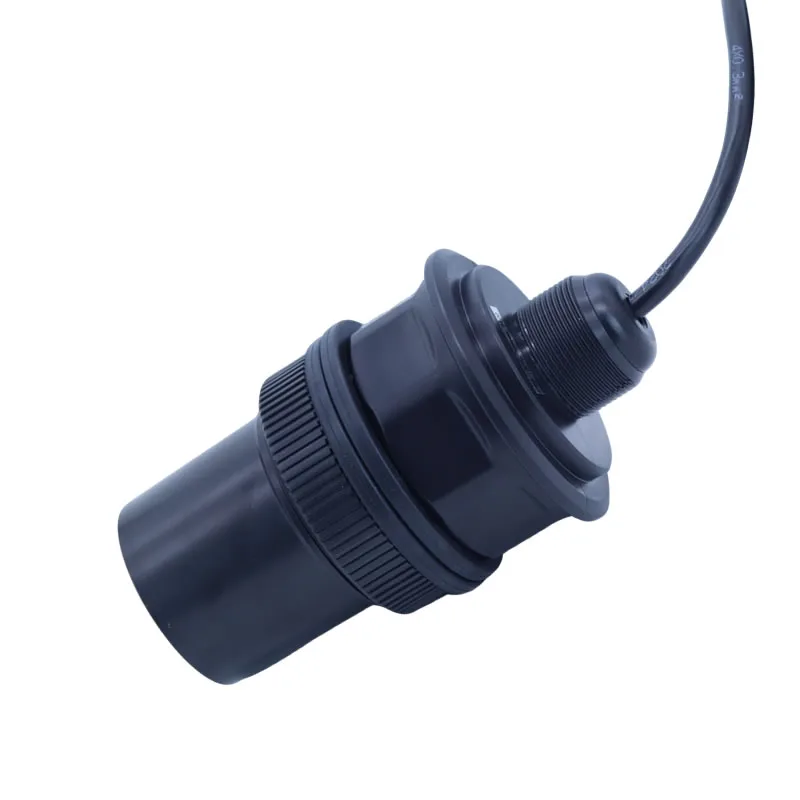

KUM-B ultrasone niveausensor – geïntegreerd type
Inleiding
De ultrasone niveausensor (voor het meten van materiaal- en vloeistofniveaus) is een contactloos, uiterst betrouwbaar en kosteneffectief meetinstrument voor materiaalniveaus dat eenvoudig te installeren en te onderhouden is. Het voldoet aan de meeste eisen voor het meten van materiaalniveaus zonder het medium aan te raken. Het betreft een ultrasone niveaumeter van de nieuwe generatie met volledig onafhankelijke eigendomsrechten, die door het bedrijf is ontwikkeld na jarenlang hard werk.
Afmetingen
Installatie
| Functie | Geïntegreerd type | Split-type |
|---|---|---|
| Bereik | 5 m, 10 m, 15 m, 20 m, 30 m, 40 m, 50 m, 60 m | 5 m, 10 m, 15 m, 20 m, 30 m, 40 m, 50 m, 60 m, 70 m, |
| Nauwkeurigheid | 0.5%-1.0% | |
| Resolutie | 3 mm of 0,11 TP3T (afhankelijk van welke waarde het grootst is) | |
| Weergave | LED in het Chinees en Engels | |
| Analoge uitgang | 4-draads systeem, 4~20 mA / 510 Ω belasting 2-draads systeem, 4~20 mA / 250 Ω belasting | 4–20 mA / 510 Ω belasting |
| Relaisuitgang | Twee groepen: (d.w.z. 250 V wisselstroom/8 A of 30 V gelijkstroom/5 A) optioneel, instelbaar via het systeem | Twee groepen voor enkelkanaals en vier groepen voor dubbelkanaals (optioneel) 250 V wisselstroom/8 A of 30 V gelijkstroom/5 A, instelbaar via het programma |
| Stroomvoorziening | Standaard: 24 VDC Optioneel: 220 V wisselstroom + 15% 50 Hz | Norm: 220 V wisselstroom + 15% 50 Hz Optioneel: 24 VDC of 120 mA Aanpasbaar: 12 VDC of accu |
| Omgevingstemperatuur | LED: -20 tot +60 °C, Meetbereik: 20～+80 ℃ |
|
| Druk | 1 mat | |
| Communicatie | Optie: 485.232 Communicatie (productieovereenkomst) |
|
| IP-klasse | LED: IP66, Sonde: IP68 |
|
| Kabelprobe | Nee | Standaard: 10 m, ook verkrijgbaar in 100 m |
| Installatie van de sonde | Afhankelijk van het bereik en het type sonde | |
| Blinde zone | 1 m: 0,10 m 5 m: 0,30-0,40 m 10 m: 0,40-0,50 m 15 m: 0,50-0,60 m 20 m: 0,60-0,70 m 30 m: 0,70-0,90 m 40 m: 0,90–1,20 m 50 m: 1,20–1,50 m 60 m: 1,50–1,70 m |
|
| Stroomverbruik | Split-type Voeding: 24 V, Zonder relais: 100 mA Kanaal 1 van Relay: 120 mA； Kanaal 2 van Relay: 145 mA； Kanaal 3 van Relay: 170 mA； Kanaal 4 van Relay: 190 mA； Het specifieke vermogen is als volgt: Zonder relais: 24 × 100 mA = 2,4 W； Kanaal 1 van Relay: 24 × 120 mA = 2,9 W； Kanaal 2 van Relay: 24 × 145 mA = 3,5 W； Kanaal 3 van Relay: 24 × 170 mA = 4,1 W； Kanaal 4 van Relay: 24 × 190 mA = 4,6 W； |
|
| Stroomverbruik | Stroomverbruik Geïntegreerd type (vierdraadsysteem) Voeding: 24 V, Zonder relais: 80 mA Kanaal 1 van Relay: 105 mA； Kanaal 2 van Relay: 130 mA； Het specifieke vermogen is als volgt: Zonder relais: 24 × 80 mA = 1,9 W；； Kanaal 1 van Relay: 24 × 105 mA = 2,5 W； Kanaal 2 van Relay: 24 × 130 mA = 3,1 W； |
|
| Stroomverbruik | Geïntegreerd type (tweedraadsysteem) Voeding: 24 V, Zonder relais: 30 mA Het specifieke vermogen is als volgt: Zonder relais: 24 × 30 mA = 0,72 W |
|
