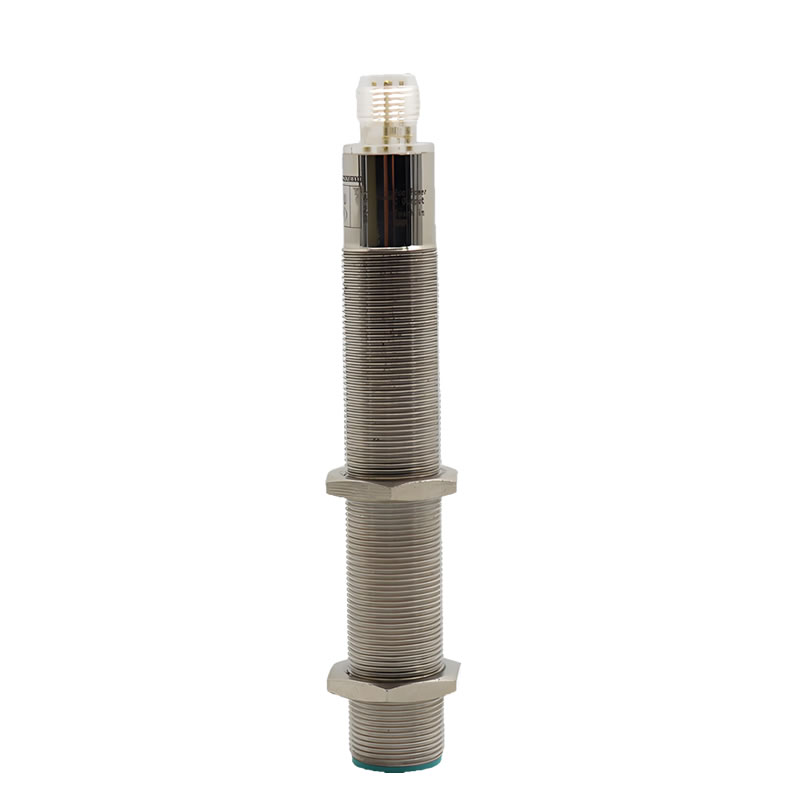

KUS3000-M18 Ultrasone niveaumeter / Afstandssensor
Inleiding
Ultrasone niveaumeter is een digitale niveaumeter bestuurd door een microprocessor. Het maakt gebruik van ultrasone technologie om de afstand tussen het oppervlak van vloeistof of vast materiaal en de sensor te meten, om de hoogte van het vloeistofniveau of het materiaalniveau te bepalen.
Daarnaast wordt het op grote schaal toegepast in de industriële productie, waterzuivering, milieubescherming, de voedingsmiddelen- en drankenindustrie, opslag en logistiek, enz. In de chemische industrie kan het bijvoorbeeld worden gebruikt om het vloeistofniveau van diverse chemische grondstoffen te meten; in rioolwaterzuiveringsinstallaties kan het worden gebruikt om het waterpeil in rioolwaterbassins te bewaken; in de voedselverwerkende industrie kan het worden gebruikt om het vloeistofniveau van voedselgrondstoffen in opslagtanks te meten, enzovoort.
Afmetingen
| 4-pins kabel | 5-pins kabel | ||
| Pin1 | Bruin | Pin1 | Bruin |
| Pin2 | Wit | Pin2 | Wit |
| Pin 3 | Blauw | Pin 3 | Blauw |
| Pin4 | Zwart | Pin4 | Zwart |
| Pin5 | Grijs | ||
De 5-pins kabel wordt uitsluitend gebruikt voor sensoren met een RS485- en 4~20 mA-uitgang.
Bestelinformatie
| KUS | Type | UITVOER | Maximaal bereik | Beschrijving | |
| M18 | M18-behuizing, bereik van 1000 mm | ||||
| M30-Type 1 | M30-behuizing, bereik van 2000 mm | ||||
| M30-Type 2 | M30-behuizing, bereik van 4000 mm | ||||
| M30-Type 3 | M30-behuizing, bereik van 6500 mm. Bereik van 15000 mm op maat te maken | ||||
| Aanpassen | De behuizing kan door de gebruiker worden aangepast. | ||||
| NPN | |||||
| PNP | |||||
| 10 V | Uitgang 0-10 V, Voeding: 12-30 VDC | ||||
| 5 V | Uitgang 0-5 V, Voeding: 12-30 VDC | ||||
| mA | Uitgang 4-20 mA, Voeding: 12-30 VDC | ||||
| RS485 | Uitgang RS485-Modbus, Voeding: 3,3 V-30 V | ||||
| RS485+mA | Uitgang 4–20 mA + RS485, voeding: 12–30 VDC | ||||
| XXX mm | De klant dient het lineaire bereik of het schakelbereik op te geven; de instellingen kunnen bij verzending vanuit de fabriek worden uitgevoerd. | ||||
| KUS | M18 | RS485 | 1000 mm | ||
Bijlage: Invloed van het zijlob-effect op de installatie van ultrasone sensoren
| Parameter | Specificatie |
|---|---|
| M18 | |
| Detectiebereik | 150... 1000 mm |
| Instelbereik | 150...1000mm |
| Onbruikbare ruimte | 0 ... 150 mm (kleiner onbruikbaar gebied aanpasbaar) |
| Reactietijd | ca. 10 ms |
| Elektrische specificaties | |
| Bedrijfsspanning | 13 ... 30 V DC |
| Stroomverbruik bij nullast | ≤ 45 mA |
| Model met laag stroomverbruik (alleen RS485-uitgang) | |
| Bedrijfsspanning | 3,3–12 VDC |
| Stroomverbruik bij nullast | ≤ 15 mA, slaapstand ≤ 1 mA, activering via seriële poort, |
| Uitvoer | |
| Uitvoertype | 1. PNP-schakeluitgang; de schakelmodus kan worden gekalibreerd 2. NPN-schakeluitgang; de schakelmodus kan worden gekalibreerd 3. Analoge 0-10 V-uitgang; de nabije en verre punten kunnen worden gekalibreerd 4. Analoge 4-20 mA-uitgang; de nabije en verre punten kunnen worden gekalibreerd 5. RS485-uitgang, programmeerbaar 6. RS485 + 4-20 mA digitale en analoge uitgang, programmeerbaar |
| Overbelastingsstroom | 200 mA, beveiligd tegen kortsluiting en overbelasting |
| Standaardinstelling | M18: Dichtbijste punt A1: 150 mm, verste punt A2: 1000 mm M30 type 1: Dichtbijste punt A1: 200 mm, Verre punt A2: 2000 mm M30 type 2: Dichtbijste punt A1: 300 mm, Verre punt A2: 4000 mm M30 type 3: Dichtbijste punt A1: 400 mm, Verre punt A2: 6500 mm |
| Spanningsval | ≤ 2,5 V |
| Herhalingsnauwkeurigheid | 0.5%-1 % |
| Schakelfrequentie | ≤ 13 Hz (versie voor hoge frequenties kan op maat worden gemaakt) |
| Bereikhysterese | 5 % van de ingestelde werkingsafstand |
| Temperatuurcompensatiebereik | -40 ℃ tot 85 ℃ |
| Omgevingsomstandigheden | |
| Omgevingstemperatuur | -25…70 ℃ (248…343 K) |
| Opslagtemperatuur | -40…85 ℃ (233…358 K) |
| Mechanische specificaties | |
| Verbinding | M12×1-connector, 4-pins M12×1-connector, 5-polig |
| Bescherming | IP65, overige opties op maat |
| Materiaal van de behuizing | Vernikkeld koper, overige opties op maat |
