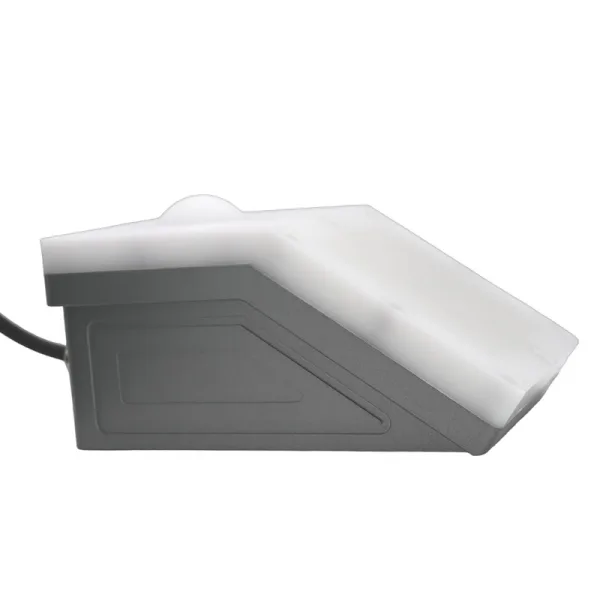

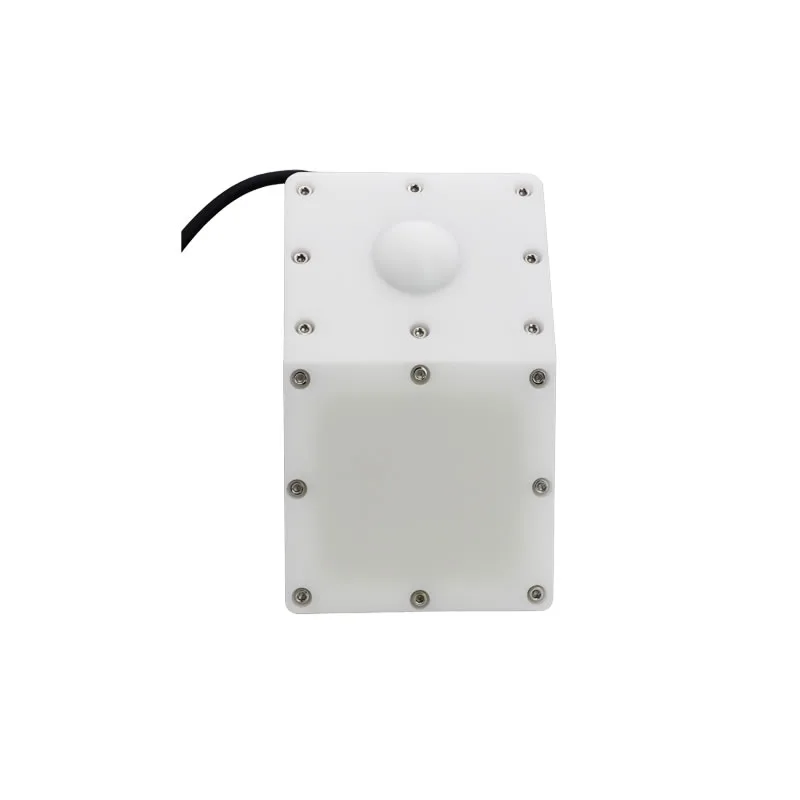

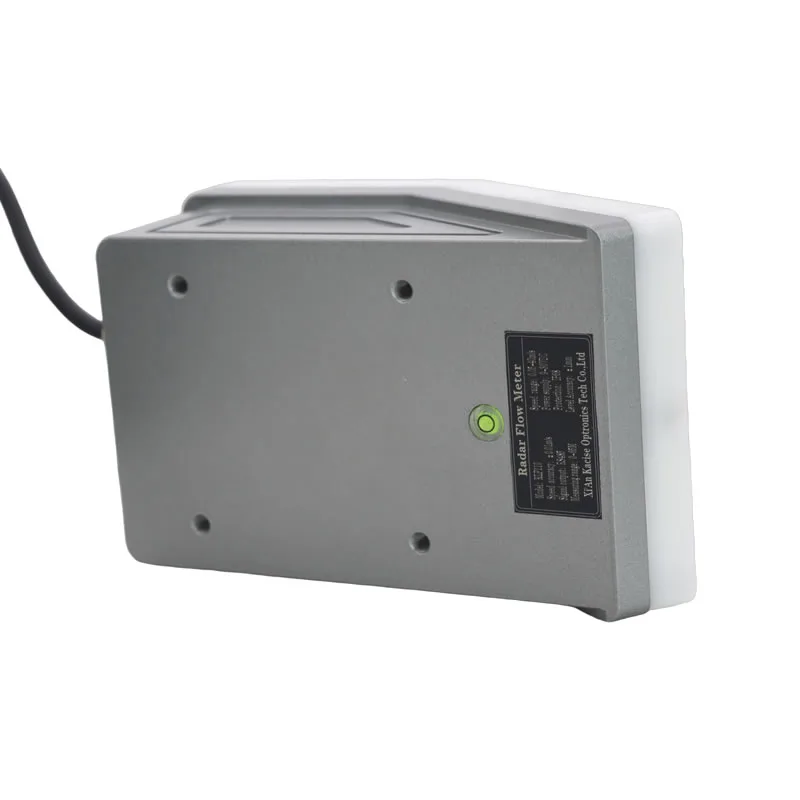

Misuratore di portata a radar KLF110 (soluzione wireless personalizzabile)

1. Panoramica del prodotto

Il misuratore di portata radar KLF110 è un prodotto che utilizza la tecnologia radar per misurare la velocità e la portata dell'acqua e ne calcola il flusso tramite un modello integrato.
È in grado di misurare la portata d'acqua in tempo reale 24 ore su 24 e, essendo una misurazione senza contatto, non risente facilmente delle condizioni ambientali. Il prodotto prevede un sistema di fissaggio tramite staffa.

2. Caratteristica

• I principali vantaggi del prodotto sono i seguenti:
• Grazie al radar a banda mista per la misurazione senza contatto, la velocità del flusso, il livello del liquido e la portata vengono rilevati simultaneamente senza interferenze; il sistema richiede una manutenzione ridotta e non è influenzato dalla presenza di sedimenti, ecc.
• Design impermeabile IP68, adatto a diversi ambienti sul campo e a condizioni meteorologiche estreme di vario tipo.
• Aspetto piccolo e compatto, ottimo rapporto qualità-prezzo.
• Protezione integrata contro il collegamento inverso, protezione contro i fulmini e protezione contro le sovratensioni.
• Supporta il protocollo Modbus-RTU per un facile accesso al sistema.

3.Installazione

Il misuratore di portata è composto da due parti: un radar per la misurazione della velocità e un radar di livello. Il misuratore di velocità calcola la velocità della superficie dell’acqua misurando lo spostamento di frequenza Doppler del flusso d’acqua; il radar di livello è simile al radar per la misurazione della velocità e calcola la distanza tra il radar e la superficie dell’acqua determinando il tempo di percorrenza dell’onda elettromagnetica. Il misuratore di portata stima la distribuzione della velocità sulla sezione trasversale del fiume sulla base della velocità e del livello del liquido misurati, combinati con i dati relativi alle caratteristiche effettive del fiume da misurare, e calcola la portata del fiume in base al modello empirico corrispondente.
Pertanto, per misurare con precisione la portata è necessario tenere presenti i seguenti punti:

3.1 Selezione dell’area acquatica da sottoporre ad analisi

(1) Non si riscontrano variazioni significative nella direzione e nella velocità del flusso d'acqua nella sezione di prova, mentre sulla superficie dell'acqua sono presenti alcune ondulazioni.

(2) Non si riscontrano grandi vortici, turbolenze o altri fenomeni, e il tratto del fiume è rettilineo.

(3) Oggetti galleggianti: gli oggetti galleggianti interferiscono in una certa misura con il segnale radar, causando un certo scostamento nei risultati della misurazione della velocità. Una volta che gli oggetti galleggianti escono dal campo visivo del radar, la misurazione può tornare alla normalità.

(4) Precipitazioni: l'acqua piovana è di per sé un oggetto in movimento e verrà misurata anche dal radar. Il radar è dotato di un sistema di tracciamento integrato per evitare salti nei risultati di misurazione. Allo stesso tempo, per ottenere misurazioni più accurate, si raccomanda di ridurre l'angolo di installazione a circa 30°.

Nota: se la superficie dell'acqua da misurare è calma, le onde elettromagnetiche emesse dal radar non verranno riflesse verso il ricevitore per effetto di riflessione speculare; ciò impedirà al radar di ricevere il segnale di eco e non consentirà di ottenere un risultato accurato della velocità.

3.2 Effetto dell'angolo di installazione

(1) Per garantire una corretta misurazione del livello del liquido, cercare di posizionare il misuratore di portata rivolto verso la superficie dell’acqua, ovvero assicurarsi che il misuratore sia installato in posizione orizzontale (senza un’inclinazione eccessiva rispetto alla superficie dell’acqua). Se il modulo di flusso viene installato ad angolo, ciò potrebbe compromettere la precisione e la stabilità della misurazione radar. Si raccomanda di mantenere l’angolo di inclinazione orizzontale entro un intervallo di ±3°.

(2) Quando il misuratore di portata è posizionato orizzontalmente, l'angolo tra la parte di misurazione della velocità del flusso e la superficie dell'acqua è approssimativamente quello illustrato nella figura sottostante.

(3) L'angolo tra il sensore di velocità del flusso e la superficie dell'acqua determina la stabilità e l'affidabilità della misurazione della velocità del flusso. Se l’angolo è troppo piccolo, l’eco radar è troppo debole, il radar non è in grado di effettuare misurazioni stabili e il risultato della misurazione risulta inaffidabile; se l’angolo di inclinazione del radar è troppo grande, ad esempio compreso tra 85 e 90°, il radar non è in grado di rilevare lo spostamento di frequenza Doppler del flusso d’acqua e anche in questo caso il risultato della misurazione risulterà inaffidabile. Il radar è dotato di un giroscopio integrato che compensa automaticamente la velocità del flusso in base all’angolo di deflessione temporale, rendendo superflua una regolazione precisa.
