KUM-C intelligente ultrasone niveausensor
Inleiding
De KUM-C intelligente ultrasone niveausensor (voor materiaalopslag en vloeistofniveau) is een contactloos, uiterst betrouwbaar, kostenefficiënt en eenvoudig te installeren en te onderhouden niveau meetinstrument. Het apparaat komt niet in contact met het medium en voldoet aan de meeste eisen op het gebied van niveaumeting.
Foutopsporing
Vanwege de verschillende installatieomgeving van het instrument, dus voordat ultrasone niveaumeter werkt moeten we de basissituatie van de vereiste, zoals meetbereik, nulniveau, volledige schaal en toepassingsveld kennen.

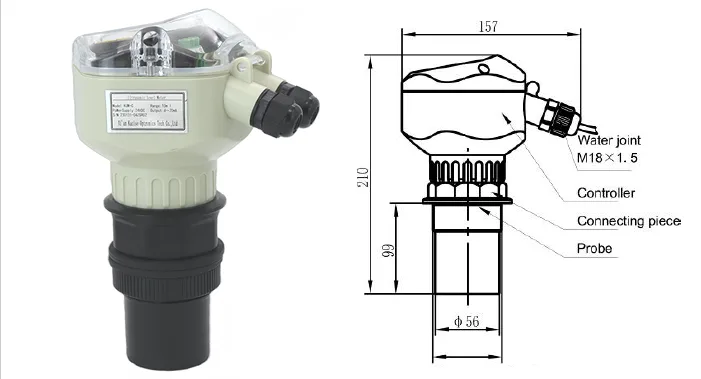

Afmeting
Installatie
①Meetbereik: het meetbereik is van groot belang bij de keuze van het type meter. Zie de onderstaande afbeeldingen.
② Stralingshoek en valse echo
De ultrasone golfbundel wordt door de sonde gebundeld. Het uitzenden van de impulsgolfbundel is te vergelijken met de lichtbundel van een zaklamp. Hoe verder de bundel van de sonde verwijderd is, hoe groter het verspreidingsgebied is.
Alle voorwerpen die zich binnen het bereik van de zendhoek bevinden, zoals buizen, steunen, lasnaden, verstevigingsribben, mengpropellers en hangende voorwerpen, zullen een sterke valse echo veroorzaken, met name de voorwerpen binnen het bereik van de zendhoek die zich dicht bij de sonde bevinden.
Zo is de valse echo die wordt veroorzaakt door de buis op 6 meter afstand van de sonde bijvoorbeeld 9 keer sterker dan die welke wordt veroorzaakt door dezelfde buis op 18 meter afstand van de
sonde.
★Zorg er zo goed mogelijk voor dat de as van de sensor loodrecht op het oppervlak van het medium staat en zorg ervoor dat er zich geen andere voorwerpen binnen de straalhoek bevinden, zoals leidingen en steunen.
| Functie | Integraal type |
|---|---|
| Meetbereik | 5m |
| Meetnauwkeurigheid | 0.5%~1% |
| resolutie | 3 mm of 0,11 TP3T (wat is groter?) |
| weergave | Engels LCD |
| Analoge uitgang | 2 draden 4 |
| Stroomvoorziening | 24 VDC |
| Omgevingstemperatuur | Weergave-instrument 20 transducer-20 |
| Beschermingsklasse | Display instrument IP65,transducer IP68 |
| sensorkabel | nee |
| Installatie van de transducer | Volgens het bereik en transducer selecteren |
| Type sonde | Er zijn nu 6 type sondes en ook zijn er 3 types in ontwikkeling. Type1:PVDF Type2: aluminiumlegering Type3:ABS Type4: roestvrij staal 316 Type5: Teflon Type6:titaniumlegering Wij stellen voor dat de klant het toepassingsgebied in detail beschrijft, zoals het mediatype, de omringde druk, de temperatuur en vochtigheid. Onze ingenieur zal u de juiste sonde kiezen. |
| Opmerking: Deze serie ultrasone niveaumeter kan worden aangepast aan de eisen van de klant: speciale specificaties van transducer zoals hoogspanning, hoge temperatuur bestendig, klein kaliber, kleine blind gebied en ga zo maar door. | |
