KUM2601: medidor de nivel de fijación por abrazadera para tanques de GLP
1. Descripción general del producto

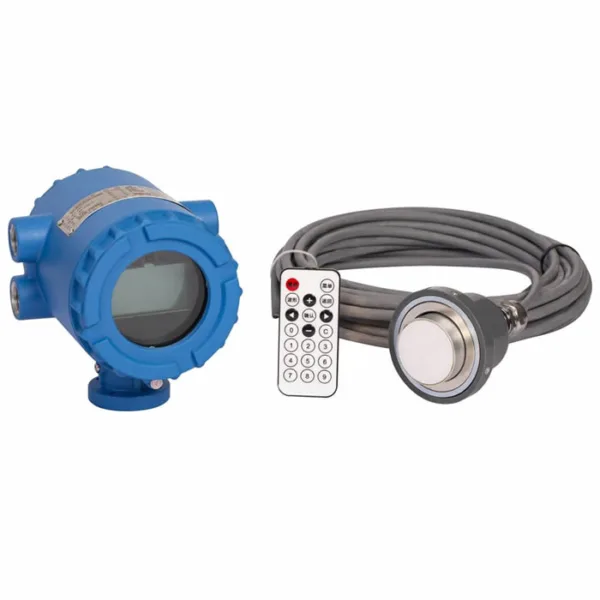

El medidor de nivel de fijación KUM2601 (en adelante, «medidor de nivel») es un instrumento desarrollado por nuestra empresa que utiliza el principio de telemetría por sonar para medir el nivel de líquido en el interior de un depósito desde el exterior (parte inferior) del mismo. Este producto permite realizar mediciones con aislamiento total.
El medidor de nivel de líquido rompe con el método tradicional de instalación por contacto en tanques abiertos y permite realizar una medición sin contacto real de la altura del nivel de líquido en recipientes sellados. El sensor de sonar (sonda) se instala directamente debajo de la pared exterior del recipiente sometido a prueba (en el fondo). No es necesario perforar el recipiente a probar. Es fácil de instalar y se puede instalar sin detener la producción. Puede medir con precisión los niveles de líquido de diversas sustancias tóxicas, ácidos fuertes, álcalis y diversos líquidos puros en recipientes sellados a alta temperatura y alta presión.
2. Ámbito de aplicación
2.1 Medio Viscosidad
En general, se requiere que la viscosidad dinámica del medio medido sea inferior a 10 mPa.S. Cuando 10 mPa.S < viscosidad dinámica < 30 mPa.S, el rango del instrumento puede verse reducido y el área ciega aumentada. Cuando la viscosidad dinámica es superior a 30 mPa.S, no es posible realizar la medición. (1 mPa.S = 1 cP)
Aviso: A medida que aumenta la temperatura, la viscosidad disminuye. La mayoría de los líquidos de alta viscosidad se ven afectados de manera más evidente por la temperatura. Por lo tanto, se debe prestar atención a la temperatura al medir líquidos de alta viscosidad.
2.2 Pureza media
- No debe haber burbujas densas en los líquidos.
- El líquido no debe contener una gran cantidad de sustancias en suspensión, como cristales.
- El líquido no debe contener una gran cantidad de sedimentos.
2.3 Contenedor
La pared del contenedor en el punto de instalación de la sonda de sonar debe estar fabricada con un material duro capaz de transmitir bien las señales. Por ejemplo: acero al carbono, acero inoxidable, diversos metales duros, plásticos reforzados con fibra de vidrio, resina epoxi, plásticos duros, cerámica, vidrio, caucho duro y otros materiales o materiales compuestos. Las superficies interna y externa de la pared del contenedor deben ser planas. Si la pared del contenedor está compuesta por material multicapa, debe haber un contacto estrecho entre las capas, sin burbujas de aire ni gas entre ellas. Por ejemplo: revestimiento de caucho duro vulcanizado, revestimiento de resina epoxi, revestimiento de acero inoxidable, revestimiento de titanio, etc.
2.4 Requisitos de temperatura media
El rango de temperatura admisible de la sonda es de -50 a 100 ℃. Dado que la sonda se encuentra cerca de la pared del recipiente, su temperatura es similar a la de esta. Por lo tanto, por lo general se requiere que la temperatura del medio que se va a medir se encuentre dentro del rango de -50 a 100 ℃.
2.5 Instrumento Ambiental Temperatura
El rango de temperatura ambiente del motor principal del medidor de nivel de líquido es de -40 a 80 ℃. En las zonas del norte, se recomienda utilizar una caja protectora para el instrumento. En las zonas con fuerte luz solar directa, se sugiere instalar el instrumento en un lugar sombreado o utilizar un parasol, lo que permite evitar el aumento excesivo de la temperatura del instrumento causado por la exposición al sol y, además, proporciona una buena ventilación y disipación del calor.
2.6 Resistencia a explosiones, resistencia a la corrosión y grado de protección
El medidor de nivel externo cuenta con una estructura a prueba de explosiones y anticorrosiva, fabricada con una junta de fundición de aleación de aluminio y recubierta con pintura epoxi en la superficie. Es adecuado para entornos hostiles con mezclas de gases explosivos, gases corrosivos de concentración media y un rango de humedad de 0 a 95 % (3T).
Medidor de nivel no intrusivo. Clasificación a prueba de explosiones: ExdIICT6.
Grado anticorrosión: WF1 Protección anticorrosión intermedia para exteriores Grado de protección: IP67
3. Dimensiones del indicador de nivel
3.1 Anfitrión Dimensión
3.2 Dimensiones de la sonda del sensor
| Medidor de nivel no intrusivo | De dos hilos | De cuatro hilos |
|---|---|---|
| Fuente de alimentación | 24 V CC (22 V~36 V) | 24 V CC (18 V~30 V) |
| Rango de medición | 3 m, 5 m, 10 m, 15 m, 20 m, 30 m, 50 m | |
| Resolución de pantalla | 1 mm | |
| Repetición a corto plazo | 1 mm | |
| Error | ±1‰ del rango completo, ±2‰ del rango completo, ±5‰ del rango completo | |
| Rango de temperatura | -45 °C a +100 °C | |
| Precisión | 1 °C | |
| Salida | 4～20 mA (carga máxima de 500 Ω), HART, Modbus | |
| Potencia | < 1 W | |
| Comunicación | RS-485, infrarrojos, HART, Modbus | |
| Salida de alarma de relé | CA 250 V, 5 A; CC 30 V, 5 A | |
| Servidor a temperatura ambiente | -40 °C a +80 °C | |
| Visualización de la temperatura ambiente | -20 °C a +70 °C | |
| Sensor de temperatura ambiente | -50 °C a +100 °C | |
| Humedad ambiental | (0%～95%)RH | |
| A prueba de explosiones | ExdⅡCT6 | |
| Protección | IP65, IP67 | |
| Pantalla | Pantalla LCD de 128×64 | |
| Área ciega | < 30 mm en condiciones de trabajo ideales | |
| Interfaz eléctrica | M20X1,5 (hembra), 1/2 NPT (hembra) | |
| Longitud del cable | 5 m, opcional | |
| Tamaño/peso del huésped | 158 mm x 122 mm x 148 mm, 2 kg, diámetro del orificio de la base: M5 | |
