Sensor submarino de evitación de obstáculos KUS-W36
Introducción
El sensor de medición de distancia submarina utiliza ondas ultrasónicas para transmitir en el agua, y cuando encuentra el objeto a medir, refleja la distancia entre el sensor y el objeto a medir, y lo transmite a barcos, boyas, vehículos no tripulados submarinos y otros equipos. Se puede utilizar para evitar obstáculos y medición de distancia submarina.
El nivel de protección del producto alcanza el nivel IP68, y puede estar inmerso en agua durante mucho tiempo dentro de una profundidad de 10 metros sin daños.
Principio de medición
La onda ultrasónica emitida por la sonda ultrasónica se propaga a través del agua, encuentra el objetivo a medir, y luego vuelve a la sonda ultrasónica a través del agua después de la reflexión. Debido a que el tiempo de emisión y recepción puede ser conocido, según este tiempo × velocidad de sonido ÷ 2 = la distancia entre la superficie de emisión de sonda y el objetivo a medir.
Fórmula de cálculo: D = C*t/2
(Dividido por 2 porque la onda sonora es en realidad un viaje redondo de la emisión a la recepción, D es la distancia, C es la velocidad del sonido, y t es el tiempo).
Si la diferencia de tiempo entre la emisión y la recepción es de 0.01 segundos, la velocidad de sonido en el agua fresca de temperatura normal es de 1500 metros/segundo.
1500 metros/segundo×0.01 segundos=15 metros
15 metros = 7,50 metros
Es decir, la distancia entre la superficie de emisión de sonda y el objetivo a medir es de 7,50 metros.

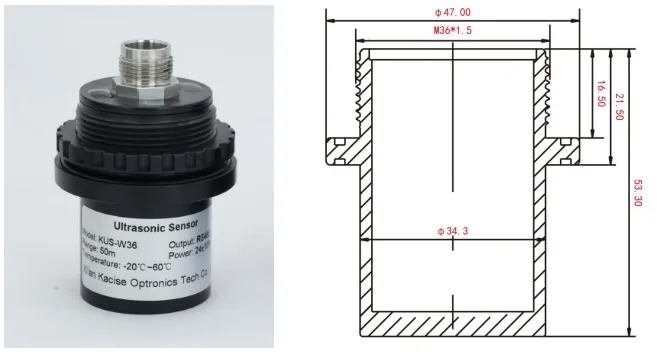

Dimensiones
Campos de aplicación
| Parámetro | Especificaciones |
|---|---|
| Resultado de la medición | Valor de distancia entre la superficie de emisión de sonda y el objetivo medido |
| Método de conexión sensor | M36×1.5 hilo, con la fijación de la nuez |
| Apariencia | cilíndricos |
| Otros métodos de conexión sensor | los métodos de conexión de hilo o brida se pueden personalizar bajo petición |
| Rango de zona ciego | área ciega varía según diferentes rangos de medición |
| Nivel de protección | IP68 |
| Gama de tensión de alimentación | DC 12.0V~30.0V |
| Tensión de alimentación y corriente | DC 24V, corriente ■40mA; DC 12V, corriente ▪80mA |
| Consumo de energía | DC 24V alimentación: potencia mínima 24V×40mA=0.96 W; DC 12V alimentación: potencia mínima 12V×80mA=0.96 W; |
| señal de salida 1 | Protocolo de 1 vía RS485 MODBUS |
| Método de comunicación 1 | Tipo de respuesta, el ordenador anfitrión envía un comando, y el sensor responde con los datos de medición actuales una vez |
| Modo de comunicación 2 | Carga activa, datos hexadecimales, 5-10 veces por segundo |
| Pantalla | Sin pantalla |
| Longitud de cable coincidente | 1 metro, hasta 10 metros |
| Salida del cable | 4 núcleos |
| Temperatura del agua de trabajo | -10~+60°C |
| Profundidad del agua de trabajo | ≤10 metros 11~100 metros, necesita ser personalizado, tamaño, material, circuito puede cambiar |
