مستشعر تجنب العوائق تحت الماء KUS-W33
مقدمة
تنبعث الموجات فوق الصوتية من سطح «مستشعر تجنب العوائق تحت الماء». وأثناء انتشارها، عندما تصادف واجهة فاصلة بين وسائط مختلفة أو عائقًا داخل نفس الوسط، فإنها تنعكس ويستقبلها المستشعر.
نظرًا لأن الدائرة تعرف وقت الإرسال ووقت الاستقبال،,
يُحسب البعد من الموجة فوق الصوتية إلى السطح الفاصل أو العائق على النحو التالي:
المسافة = وقت السفر × سرعة الصوت في الوسط/2
وحدة القياس للمسافة هي المتر، ويُختصر بـ (م)؛;
وحدة قياس سرعة الصوت هي المتر في الثانية، ويُختصر ذلك بـ m/s؛;
وحدة قياس زمن الانتشار هي الثانية، ويُشار إليها بالاختصار «s».
نظرًا لأن سرعة الصوت في السوائل أو المواد الصلبة ترتبط ارتباطًا مباشرًا بدرجة الحرارة، فإن التعويض الحراري ضروري في حالات محددة لتحديد السرعة النوعية للصوت بالمتر في الثانية بناءً على درجات الحرارة المختلفة.
البعد
مجالات التطبيق
| معلمة | المواصفات |
|---|---|
| المعلمات العامة | |
| نطاق الكشف | درجة حرارة الماء: من 0 درجة مئوية إلى +60 درجة مئوية 1 ميجاهرتز (تم القياس مباشرة في الماء النقي): ≤8000 مم 1 ميغاهرتز (تم القياس في ماء نقي عبر صفيحة فولاذية بسمك 3 مم): ≤2000 مم 2 ميجاهرتز (تم القياس مباشرة في الماء النقي): ≤3000 مم 2 ميغاهرتز (تم القياس في ماء نقي عبر صفيحة فولاذية بسمك 3 مم): ≤1000 مم |
| تردد التشغيل | تردد التشغيل 1 ميجاهرتز: 1 ميجاهرتز ± 100 كيلوهرتز؛; تردد التشغيل 2 ميجاهرتز: 2 ميجاهرتز ± 150 كيلوهرتز؛; |
| المنطقة العمياء | 1 ميغاهرتز (تم القياس مباشرة في الماء النقي): ≤100 مم؛; 1 ميجاهرتز (تم القياس في ماء نقي عبر صفيحة فولاذية بسمك 3 مم): ≤200 مم؛; 2 ميغاهرتز (تم القياس مباشرة في الماء النظيف): ≤50 مم؛; 2 ميجاهرتز (تم القياس في ماء نقي عبر صفيحة فولاذية بسمك 3 مم): ≤100 مم؛; |
| الخصائص الكهربائية | |
| نطاق مصدر الطاقة | تيار مستمر 11.0-26.0 فولت، مع حماية ضد عكس القطبية |
| تيار التشغيل | تيار بدون حمل ≤15 مللي أمبير، تيار التشغيل المقنن ≤100 مللي أمبير |
| انخفاض الجهد الكهربائي | التيار المطلوب <2.5 فولت |
| تأخير بدء التشغيل | <5.0 ثانية |
| مصدر الطاقة | يعمل بالبطارية فقط أو بمصدر طاقة متبدل بين التيار المتردد والتيار المستمر |
| متطلبات الطاقة | لا يوجد تداخل كهرومغناطيسي، ولا تموج <1.0% |
| خصائص الإخراج | |
| نوع المخرجات | تتضمن التهيئة القياسية مخرجًا واحدًا من نوع RS485، يعمل باستخدام بروتوكول Modbus-RTU. |
| الإخراج الاختياري | مخرج واحد بتيار 4-20mA، لا يمكن استخدامه في نفس الوقت مع مخرج RS485. |
| دقة التكرار | ±0.5% (في الماء النظيف عند درجة حرارة الغرفة) |
| دقة القياس | من ±0.5% إلى 1.0% (في الماء النقي عند درجة حرارة الغرفة) |
| المتطلبات البيئية | |
| طول الكابل | المدى القياسي هو 2 متر ± 0.3 متر |
| ضغط العملية | يبلغ الحد الأقصى لضغط الماء في النسخة القصيرة 50 متراً (عندما يكون المستشعر مغمورًا في الماء) يبلغ الحد الأقصى لضغط الماء في النسخة الطويلة 50 متراً (عندما يكون المستشعر مغمورًا في الماء) |
| ضغط التخزين | الضغط الجوي القياسي |
| درجة حرارة العملية | من -20 درجة مئوية إلى +60 درجة مئوية (يجب ألا يتجمد السائل المقاس أو أن يكون في حالة غروانية) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية |
| رطوبة التخزين | من 0 إلى 95% RH، بدون تكاثف |
| الخصائص الميكانيكية | |
| مادة الغلاف | الألومنيوم أو PPSU |
| نوع المنفذ | كابل مُدرع رباعي النوى |
| طول الكابل | 2 م ± 0.30 م |

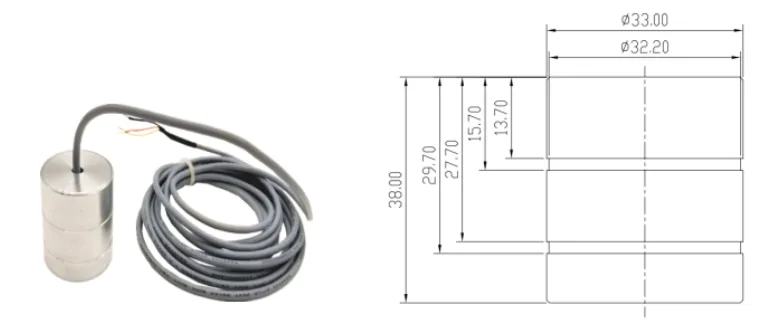

| الأبعاد | انظر الرسم لمزيد من التفاصيل |
| مستوى الحماية | IP68 |
