1. خلفية المشروع
كان أحد المجمعات اللوجستية الأوروبية بحاجة إلى نظام بوابات آلي لتسهيل دخول الشاحنات، بهدف تعزيز السلامة والكفاءة التشغيلية. فقد كانت المراقبة اليدوية التقليدية تستغرق وقتًا طويلاً وتكون عرضة للأخطاء، لا سيما خلال ساعات الذروة عندما تصطف العديد من الشاحنات في طوابير، مما أدى إلى انخفاض معدل الإنتاجية وارتفاع تكاليف الإدارة.
ولمواجهة هذه التحديات، كان من الضروري إيجاد حل عملي لا يعتمد على التلامس. وقد مستشعر الموجات فوق الصوتية المنفصل من طراز KUM-B وقد تم اختيار هذا النظام لرصد المسافة الرأسية بين المستشعر وأسطح المركبات، مما يتيح فتح البوابة تلقائيًّا للشاحنات فقط.
2. التحديات المتعلقة بالقياس
ومن بين التحديات الرئيسية ما يلي:
- أخطاء المراقبة اليدوية وعدم اتساق التحكم في البوابات
- التمييز بين الشاحنات والمركبات الأقل ارتفاعًا والعوائق
- التعرض لعوامل البيئة الخارجية: المطر والرياح والغبار وتقلبات درجات الحرارة
- الحاجة إلى سهولة التركيب وصيانة محدودة
3. الحل
تم تطبيق نظام المستشعر بالموجات فوق الصوتية من نوع KUM-B لتوفير نظام كشف عن ارتفاع المركبات من موقع مرتفع وبدون تلامس، بحيث يتم تشغيل البوابة تلقائيًا عندما تتجاوز المركبات عتبة ارتفاع محددة مسبقًا.
3.1 تهيئة المعدات
تضمن النظام ما يلي:
- مسبار الموجات فوق الصوتية KUM-B (IP68) مُثبَّت في الأعلى عند البوابة
- وحدة التحكم/وحدة LED المنفصلة (IP66) محمي بغلاف مقاوم للعوامل الجوية
- مخرج الترحيل للتحكم تلقائيًا في فتح البوابة
- حاملات تثبيت سهلة التركيب للتوجيه العلوي والجانبي
3.2 المواصفات الفنية الرئيسية
| معلمة | المواصفات |
| نطاق القياس | 6 أمتار (من المستشعر إلى الأرض / الارتفاع الأقصى) |
| عتبة تشغيل الارتفاع | 3 أمتار (المسافة الرأسية من المستشعر إلى سطح السيارة) |
| دقة القياس | ±1% |
| درجة الحرارة المحيطة | مسبار: -20 ~ +80 درجة مئوية، وحدة LED: -20 ~ +60 درجة مئوية |
| فئة الحماية | المسبار: IP68، مصباح LED: IP66 |
3.3 عملية التنفيذ
تركيب المستشعر

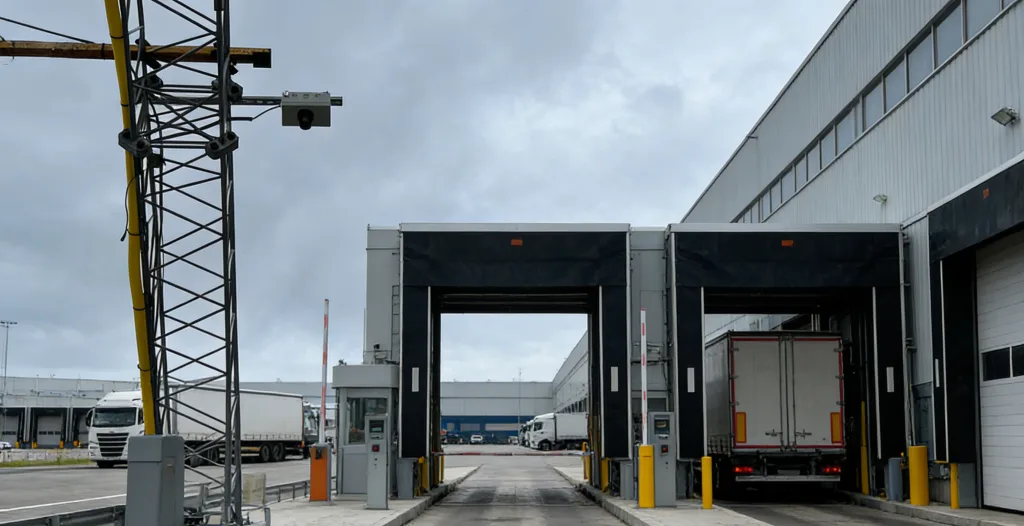

تم تركيب جهاز الاستشعار KUM-B على ارتفاع 6 أمتار فوق سطح الأرض على حوامل علوية، مما يضمن تغطية كاملة لمسارات الشاحنات. كما تم تركيب وحدة LED/التحكم المنفصلة في غلاف مقاوم للعوامل الجوية بالقرب من الموقع.
القياس والتحكم في البوابات
يقوم المستشعر بقياس المسافة الرأسية إلى المركبات المقتربة بشكل مستمر. وعندما تنخفض المسافة إلى أقل من 3 أمتار، يقوم النظام بتشغيل البوابة لفتحها. ويتم تجاهل المركبات التي تقل مسافتها عن الحد الأدنى المحدد، مما يمنع عمليات الفتح غير المقصودة.
الصيانة والمراقبة
يتم إجراء عمليات فحص بصري شهرية لضمان الاستقرار. ويتيح التصميم المقسّم سهولة الوصول لاستبدال المستشعر أو الوحدة دون مقاطعة تشغيل البوابة.
4. نتائج المشروع وأدائه
| مؤشر الأداء | النتيجة |
| دقة الكشف عن الارتفاع | ±1% |
| موثوقية النظام | وقت التشغيل لـ 99% |
| وتيرة الصيانة | مرتين في السنة |
| مدة التركيب | 1–2 ساعة لكل بوابة |
| تخفيض القوى العاملة | تم التخلص من المراقبة اليدوية للبوابة |
| تحسين السلامة | الشاحنات هي وحدها التي تُشغّل البوابة، مما يقلل من حالات الفتح العرضي |
5. الخاتمة
The مستشعر الموجات فوق الصوتية المنفصل من طراز KUM-B شريطة أن حل عملي وموثوق ولا يعتمد على التلامس لتمكين الدخول الآلي للشاحنات عبر البوابات. ومن خلال قياس المسافة الرأسية، يميز النظام الشاحنات عن المركبات الأصغر حجمًا، مما يعزز كل من السلامة والكفاءة التشغيلية. ويجعله تصميمه المقسم وأدائه القوي في الأماكن الخارجية مناسبًا لمجمعات الخدمات اللوجستية الصناعية التي تُعطى فيها الأولوية لسهولة التركيب والصيانة والأتمتة الفعالة من حيث التكلفة.
للحصول على مزيد من التفاصيل الفنية أو مخططات الأسلاك أو إرشادات اختيار الطراز، يرجى النقر هنا هنا لمعرفة المزيد أو للاتصال بفريقنا الفني.
